Montage des Leitungsschutzschlauches

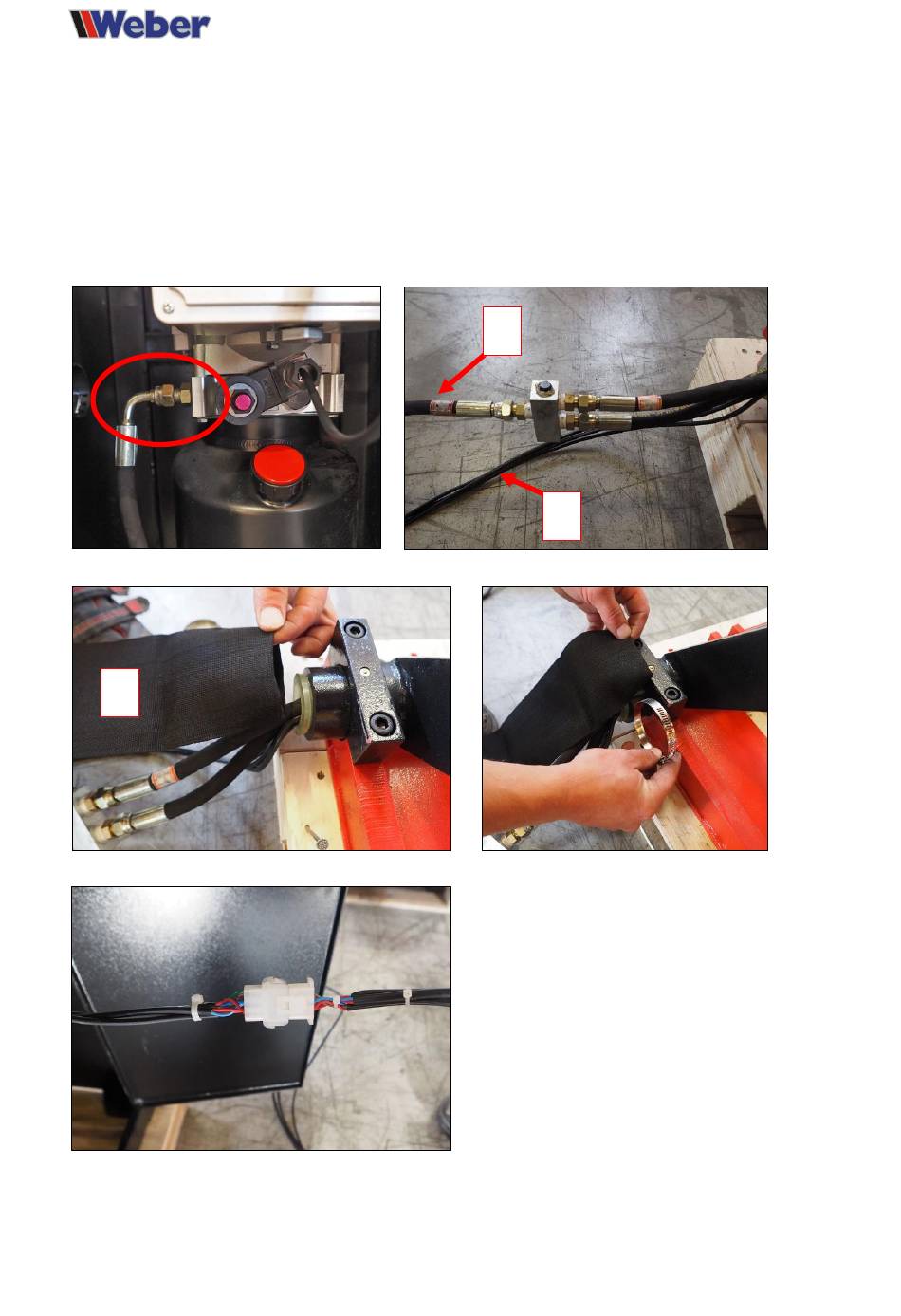

Lösen Sie die Verschraubung des Hydraulikschlauches am Pumpenblock (Abb. 9). Halten Sie beim Lösen und
Festziehen der Mutter unbedingt das Anschlussstück am Pumpenblock mit einem Schraubenschlüssel gegen, so-
dass dieses sich nicht lösen kann. Ziehen Sie nun die Leitung aus dem Schaltschrank. Mit den Kabelbindern aus
dem Kleinteileset befestigen Sie die elektrischen Leitungen [1] an der eben demontierten Hydraulikleitung [2] (Abb.
10). Nun ziehen Sie den Leitungsschutzschlauch [3] über die eben zusammengefügten Leitungen (Abb. 11). Be-
festigen Sie den Leitungsschutzschlauch mit der Schlauchschelle aus dem Kleinteileset an dem Rohr der Hebe-
bühne (Abb. 12). Ziehen Sie nun das komplette Leitungspaket gerade und befestigen Sie mit dem letzten Kabel-
binder den Leitungsschutzschlauch an den zuvor durchgeführten Leitungen. Führen Sie das Leitungspaket von
unten in den Schaltschrank ein. Montieren Sie den Hydraulikschlauch wieder am Pumpenblock (Abb. 9) und ver-
binden den elektrischen Kombinationsstecker mit dem Gegenstück im Schaltschrank (Abb. 13).
2
1
Abb. 9 Abb. 10
3
Abb. 11 Abb. 12
Abb. 13
