SJC-10XL 4.5 Inhalt Sicherheit ................................ 4 Einleitung ............................... 4 Sicherheitsvorschriften für die Inbetriebnahme ..................4 Sicherheitsvorschriften für den Betrieb ....................4 Sicherheitsvorschriften für Servicearbeiten .................... 5 Sicherheitseinrichtungen an der Hebebühne ..................5 Technisches Handbuch ..........................6 Lieferumfang ............................6 Technische Daten ..........................6 EG Konfomitätserklärung ........................
Seite 3
SJC-10XL 4.5 Heben ..............................30 Parken ..............................30 Senken ..............................30 Wartung .................................30 Schaltpläne ..............................31 Stromlaufplan ............................31 Hydraulikschaltplan ..........................34 Verhalten im Störfall............................35 Prüfung ................................35 Erstinbetriebnahme durch einen Sachkundigen ....................37 Das Prüfbuch befindet sich im Anhang. Die in dieser Bedienungsanleitung angeführten Informationen wurden sorgfältig überprüft, trotzdem sind Fehler nicht völlig auszuschließen.
SJC-10XL 4.5 Sicherheit Einleitung Die Montage- und Bedienungsanleitung ist Bestandteil einer Hebebühne. Die Montageanleitung wendet sich an Sachkundige im Sinne der EG Richtlinie MRL 2006/42/EG vom 17. Mai 2006 sowie 89/391/EWG vom 12. Juni 1989. Sachkundiger ist, wer auf Grund seiner fachlichen Ausbildung und Erfahrung ausreichend Kenntnisse auf dem Gebiet der Hebebühnen hat und mit den einschlägigen staatlichen Vorschriften, Unfallverhütungsvorschriften und allgemein anerkannten Regeln der Technik vertraut ist: z.
Der Hauptschalter ist zusätzlich auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Hebebühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus).
SJC-10XL 4.5 Technisches Handbuch Lieferumfang Zum Lieferumfang der Hebebühne gehören: Hubsäulen vormontiert Tragarme kurz Tragarme lang Hubsäulenaufsätze obere Seilführung Hydraulikschlauch Tragteller Tragtellererhöhung Halter für Tragtellererhöhung Säulenabdeckbänder Türschutzgummis Kleinteileset mit Verbindungsmaterialien Optional Lieferbar 110508 – Schwerlastankerset (10Stück) 110510 - 10 l Hydrauliköl HLP 32 Zur Vereinfachung der Arbeiten des Bedieners kann die Hebebühne mit Zubehör ausgestattet bzw.
Vor der Entnahme aus der Verpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nicht- beachtung führt zu Haftungs- und Gewährleistungsausschluss. Bitte beachten Sie, dass bei fehlerhafter Montage Gefahr für Leib und Leben besteht, die Erstmontage und Inbetriebnahme hat durch von Weber autorisierte Serviceunternehmen zu erfolgen. Die Weber GmbH übernimmt keine Haftung, Garantie oder Gewährleistung für durch unsachgemäße Montage oder Handhabung sowie zerstörte Produkte und Teile...
SJC-10XL 4.5 Standortwahl Die Hebebühne ist für den Aufbau in geschlossenen trockenen Werkstatträumen zugelassen. Eine Verwendung in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. Bodenbeschaffenheit Zweisäulen-Hebebühnen sind auf ebenem Boden aufzustellen. Das Fundament muss der Güte C20/25 entsprechen, eine Mindestbetonstärke von 200 mm ohne Estrich oder andere Deckschichten aufweisen und armiert sein.
SJC-10XL 4.5 Montage der Hubsäulen Heben Sie die Hubsäule aus dem Transportrahmen (Abb. 1), achten Sie beim Anheben darauf, dass durch die ver- wendeten Seile oder Gurte keine außenliegenden Teile der Hubsäule beschädigt werden. Der Hubsäulenaufsatz mit der Aussparung muss an der Steuersäule montiert werden (Abb. 2). Schiebe Sie die Hubsäulenaufsätze auf die Hubsäule (Abb.
SJC-10XL 4.5 Verbauen Sie nun die beiden Stabilisierungsbleche in den beiden Hubsäulen (Abb. 7 & Abb. 8). Abb. 7 Abb. 8 3.6.1 Vorbereitung der Hubsäule Folgeseite Entfernen Sie die Leitungsabdeckung an der Hubsäule (Abb. 9). Führen Sie nun den Hydraulikschlauch (Abb. 10) sowie das Kabel zur Ansteuerung der Sicherheitsklinke (Abb.
SJC-10XL 4.5 3.6.2 Vorbereitung der Steuersäule Öffnen Sie auch bei der Steuersäule die Leitungsabdeckung (Abb. 13). Montieren Sie den oberen Endlagenschalter in der Steuersäule an den dafür vorgesehenen Befestigungspunkt (Abb. 14) Abb. 13 Abb. 14 Das Kabel für den oberen Endlagenschalter zur Montage an der oberen Seilführung, verlegen Sie wie folgt. Führen Sie das Kabel von oben in den Hubsäulenaufsatz (Abb.
SJC-10XL 4.5 Montage der oberen Seilführung Ziehen Sie die obere Seilführung so weit auseinander (Abb. 17), dass Sie diese mit den Schrauben aus dem Klein- teileset verschrauben können (Abb. 18). Abb. 17 Abb. 18 Legen Sie die obere Seilführung an den Fuß der Hubsäulen und richten diese nochmals an der Markierung aus. Nun legen Sie die obere Seilführung, unter zu Hilfenahme einer weiteren Person auf die beiden Hubsäulen und befestigen diese auf beiden Seiten (Abb.
SJC-10XL 4.5 Montage der Ausgleichsseile Um die Montage der Ausgleichsseile zu erleichtern, sollten die Hubtische in die erste Sicherheitsraste angehoben werden (Abb. 21). Die bereits vormontierten mechanischen Sicherheitsrasten sichern die Hubwagen ab einer ge- wissen Höhe vor dem absinken. Wichtig ist, dass beide Hubwagen exakt auf die gleiche Arbeitshöhe angehoben werden.
Seite 16
SJC-10XL 4.5 Sollte es Probleme beim Einführen der Ausgleichsseile in dem gegenüberliegenden Hubtisch geben, müssen Sie die vormontierte Seilbefestigung etwas lösen, aufdrehen und wieder kontern (Abb. 25). Überprüfen Sie generell auch die Verschraubungen an den vormontierten Ausgleichsseilen und ziehen diese bei Bedarf fest. Abb.
SJC-10XL 4.5 Montage der Hydraulik Ziehen Sie die Schrauben des vormontierten Hydraulikaggregates an der Hubsäule nach (Abb. 28). Richten Sie dieses ggf. bei einer Schieflage mit den beigefügten Unterlegscheiben aus. Überprüfen Sie den korrekten Sitz der Hydraulikzylinder im Säulenfuß und die Position der Kette auf dem Hydraulikzylinder (Abb. 29). Achten Sie darauf dass die Sprengringe der Kettenumlenkrollen exakt in den dafür vorgesehenen Nuten sitzen.
SJC-10XL 4.5 3.10 Montage der Steuerung und Verkabelung Der Motor für die Hydraulikpumpe ist schon fest verklemmt. Öffnen Sie trotzdem den Deckel des Motoranschluss- feldes und überprüfen alle Kabel auf korrekten und festen Sitz (Abb. 35). Öffnen Sie den Elektroschaltkasten mit einem Schraubendreher und entfernen das kurze Prüfkabel, sofern vorhanden (Abb.
SJC-10XL 4.5 3.11 Anschließen Magneten für Sicherheitsrasten Entfernen Sie die Kabelkanalabdeckungen (Abb. 42 & Abb. 43) und den Deckel für den Elektromagneten an der Folgesäule (Abb. 44). Bei einigen Modellen, „kann“ im Lieferumfang ein kurzes Verlängerungskabel (Abb. 45) bei- liegen. Dieses muss zwischen die Steckkontakte der Sicherheitsraste der Folgeseite und dem Kabel zum Schalt- schrank verbaut werden.
SJC-10XL 4.5 Überprüfen Sie die Leichtgängigkeit der beiden Sicherheitsrasten an der Steuer- und Folgesäule. Nur wenn diese gewährleistet ist, arbeiten die Sicherheitsrasten zuverlässig und einwandfrei. Sie prüfen die Leichtgängigkeit in dem Sie die Sicherheitsraste zurück ziehen bzw. von der Vorderseite der Hubsäule drücken. Fällt sie selbstständig ohne zu haken in die Ausgangsposition zurück, müssen Sie nichts weiter tun.
SJC-10XL 4.5 Setzen Sie das Betätigungsrohr zwischen die beiden Halter. Die beiden Arretierungsringe müssen von innen mit etwas spiel zum Halter montiert werden (Abb. 56 & Abb. 57). Bauen Sie den Schalter in umgekehrter Reihenfolge wieder zusammen und montieren diesen an dem Halter ( Abb. 58). Abb.
SJC-10XL 4.5 3.14 Oberer Endlagenschalter obere Seilführung Überprüfen Sie nach der Montage und Verkabelung den voreingestellten oberen Endlagenschalter auf festen Sitz und Funktion (Abb. 60 & Abb. 61). Abb. 60 Abb. 61 3.15 CE-Stoppschalter Auf Grund der Fußabweiser entfällt bei diesem Modell der CE-Stoppschalter. 3.16 Montage der Tragarme und der Tragarmverriegelung Die kurzen Tragarme werden in Fahrtrichtung nach vorne (zum Motorraum) montiert.
SJC-10XL 4.5 Nach erfolgter Inbetriebnahme müssen die Verriegelungen so eingestellt werden, dass sich die Tragarme bei kom- plett abgesenkter Hebebühne frei verdrehen lassen. Die Aushubhöhe kann durch verdrehen der Schraube einge- stellt werden (Abb. 66). Diese Schraube ist nicht Bestandteil der Lieferung und diese wird nur in Ausnahmefällen benötigt.
SJC-10XL 4.5 3.19 Montage Halter für Tragtellererhöhungen Montieren Sie die Halter für die Tragtellererhöhungen an den Hubsäulen (Abb. 73) mit den Schrauben und den Unterlegscheiben aus dem Kleinteileset (Abb. 74). Stellen Sie die Tragtellererhöhungen in die Halterungen (Abb. 75). Abb. 73 Abb.
Seite 26
SJC-10XL 4.5 Nach der erfolgreichen Inbetriebnahme und Kontrolle, kann nun das Säulenabdeckband (schwarze Seite nach vorne) in den beiden Hubsäulen montiert werden. Das Band von oben nach unten durch den Hubwagen gleiten lassen (Abb. 76). Darauf achten, dass das Band bei der Montage nicht komplett durch den Hubwagen rutscht. Nun das Säulenabdeckband mit den entsprechenden Schrauben, den Unterlegscheiben sowie Muttern aus dem Klein- teileset am Säulenfuß...
Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. In dieser Anleitung, das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden. Sie finden das Formblatt auf Seite 37.

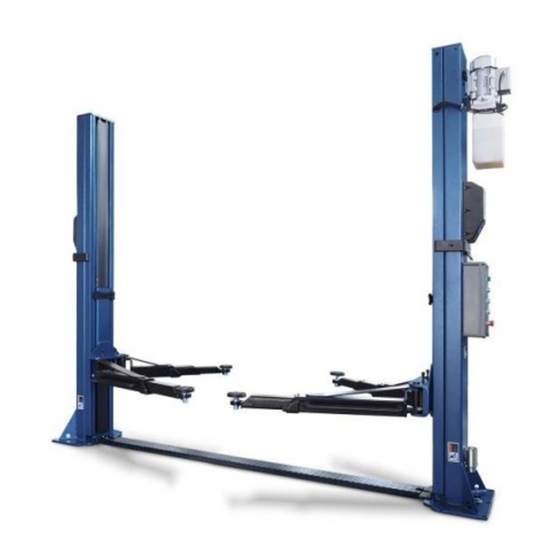

Die Fahrzeug-Hebebühne ist nur zur Benutzung in trockenen Innenräumen geeignet. Sie darf nicht im Freien ein- gesetzt werden! Sie ist nicht für die Benutzung in explosionsgefährdeter Umgebung bestimmt. Die Elektrohydraulische Zweisäulen-Hebebühne Weber SJC-10XL 4.5 ist zum Heben von PKW und Kleintranspor- tern mit einem maximalen Gewicht von 4500 kg zugelassen. Sie besteht aus folgenden Baugruppen: - Säulen mit Hubtisch...
SJC-10XL 4.5 Heben Zum Aufnehmen eines Fahrzeuges sind die Tragarme in die unterste Posi- tion zu fahren. In dieser Stellung sind die Tragarmsicherungen nicht arre- tiert. Die Arme sollen weitestgehend parallel zur Fahrtrichtung ausgerichtet werden. Das Fahrzeug ist mittig zwischen beide Säulen zu fahren. Anschlie- Kontrollleuchte ßend werden die Tragarme entsprechend den Angaben des Fahrzeugher- stellers ausgerichtet.
SJC-10XL 4.5 Verhalten im Störfall Motor arbeitet nicht • Die Elektroenergiezufuhr einschl. der Schutzschalter überprüfen. • Weiter ist der feste Anschluss aller Kabel zu kontrollieren • Endschalter „oben“ überprüfen. Motor arbeitet, die Hebebühne hebt nicht • Die zulässige max. Hublast ist überschritten. •...
____________________________________________ ACHTUNG: Bitte den unten vorbereiteten Nachweis der ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen _________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR...
Seite 39
SJC-10XL 4.5 Prüfbuch für Weber Zweisäulen-Hebebühne Modell: SJC-10XL 4.5 Version 1.0 Stand: Januar 2018 www.weber-werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
Seite 40
SJC-10XL 4.5 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ Weber SJC-10XL 4.5, Baujahr__________, Serien-Nr.______________________________ wurde am ________________ einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: • Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern. (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) •...
