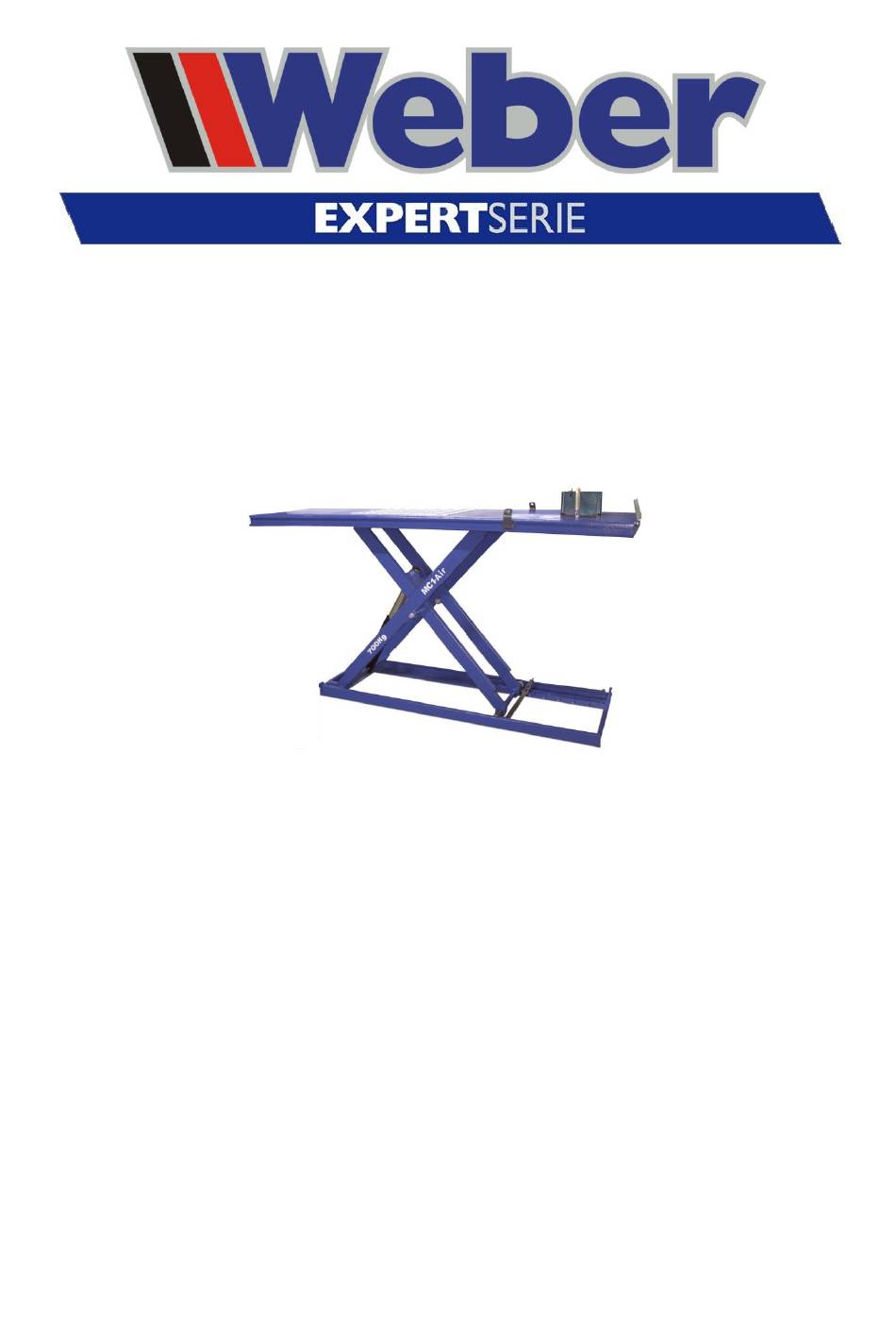

- Seite 1 Montage- und Bedienungsanleitung Motorrad- und Quad- Hebebühne Modell: MC-1 Air / Elektro Version 2.1 Stand: Dezember 2016 www.Weber-Werke Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@weber-werke.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1.0 Sicherheit 1.1 Einleitung 1.2 Sicherheitsvorschriften für die Inbetriebnahme 1.3 Sicherheitsvorschriften für den Betrieb 1.4 Sicherheitsvorschriften für Servicearbeiten 1.5 Sicherheitseinrichtungen an der Hebebühne 2.0 Technisches Handbuch 2.1 Lieferumfang 2.2 Technische Daten 2.3 EG-Konformitätserklärung 3.0 Montage der Hebebühne 3.1 Vorwort 3.2 Hinweise zur Montageanleitung und ersten Inbetriebnahme 3.3 Standortwahl 3.4 Bodenbeschaffenheit... -
Seite 3: Sicherheit
Arbeitschutz und Unfallverhütung einzuhalten. Jeder Betreiber ist für die Einhaltung der Vorschriften selbst verantwortlich. 1.2 Sicherheitsvorschriften für die Inbetriebnahme Die Weber MC1-Air / Elektro ist für die Aufstellung und Nutzung in trockenen Räumen zugelassen. Die Montage in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. -
Seite 4: Sicherheitsvorschriften Für Servicearbeiten
Die korrekte Funktion der Sicherheitseinrichtungen ist regelmäßig zu kontrollieren. Sicherheitseinrichtungen dürfen nicht außer Betrieb gesetzt oder deren Funktion anderweitig manipuliert werden. Bei Unregelmäßigkeiten an den Sicherheitseinrichtungen darf die Hebebühne nicht benutzt werden. Der Hauptschalter ist auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. 1.4 Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner von ShowTime- Hydraulics ausgeführt werden. -
Seite 5: Technisches Handbuch
2.0 Technisches Handbuch 2.1 Lieferumfang Zum Lieferumfang der Hebebühne MC-1 Air / Elektro gehören: - 1 Hubtisch zur Aufnahme von Motorrädern - 1 Pneumatisch-hydraulischer Druckübersetzer (MC-1 Air) - 1 Elektrohydraulikaggregat (MC-1 Elektro) - 1 verschiebbare Werkzeugablage - 2 verschiebbare Zurröse - 1 Radklemme - 1 Gegenhalter für Radklemme - 1 Überfahrschutz... -
Seite 6: Eg-Konformitätserklärung
Gestalltungsleitsätze - Risikobeurteilung und Risikominderung Referenznummer der technischen Daten: TF-C-0106-12-02-11-5B Zertifikat: CE-C-0106-12-02-11-5B Gültig bis 18.04.2022 Aussteller des Zertifikates: CCQS UK Ltd., Level 7, Westgate House, Westgate Road, London W5 1YY UK Kenn-Nr. 1105 Herleshausen, April 2017 Ort/Datum Andreas Weber / Geschäftsführer - 6 -... -
Seite 7: Montage Der Hebebühne
Bitte beachten sie das bei fehlerhafter Montage Gefahr für Leib und Leben besteht, die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Die Weber GmbH übernimmt keine Haftung, Garantie oder Gewährleistung für durch unsachgemäße Montage oder Handhabung zerstörte Produkte und Teile davon. -
Seite 8: Hinweise Zur Montageanleitung Und Ersten Inbetriebnahme
Vor der Entnahme der Hebebühne aus der Versandverpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nichtbeachtung führt zu Haftungs- und Gewährleistungsausschluss. Die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Bitte Punkt 4.2 beachten. 3.3 Standortwahl Die Hebebühne ist für den Aufbau in geschlossenen trockenen Werkstatträumen zugelassen. -
Seite 9: Netzanschluss
3.7 Netzanschluss Der Netzanschluss am Steuergehäuse und Bauseits (230V/50Hz/16A träge) ist von einem zugelassenen Elektrofachmann herzustellen. Die Zuleitung sollte, je nach gesetzlichen Bestimmungen, über ein Kabel mit einem Querschnitt von min. 3x2,5qmm erfolgen. 3.8 Elektroschaltplan QF – Hauptschalter T – Transformator 63VA KM –... -
Seite 10: Fertigstellung Und Inbetriebnahme
4.1 Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. Im Prüfbuch das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden: Fax: +49 (0) 5654 - 794 Eintragungen in das Prüfbuch vornehmen und unterschrieben an den Betreiber übergeben. Die Hebebühne dem Betreiber funktionsbereit vorführen, anhand der Bedienungsanleitung eine Einweisung durchführen und die Bedienungsanleitung... -
Seite 11: Erstinbetriebnahme Durch Einen Sachkundigen
____________________________________________ ACHTUNG: bitte den unten vorbereiteten Nachweis der Ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen _________________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR... -
Seite 12: Bedienungsanleitung
Sie ist nicht für die Benutzung in explosionsgefährdeter Umgebung bestimmt. Die hydraulische Motorradhebebühne Weber MC-1 ist zum Heben von Motorrädern und mit den optionalen Verbreiterungen für Quads und Kleintraktoren mit einem maximalen Gewicht von 700 kg zugelassen. Sie besteht aus folgenden Baugruppen:... -
Seite 13: Heben
5.2 Heben Beim Aufnehmen eines Motorrades muss das Fahrzeug wie unten abgebildet an den dafür vorgesehenen Zurrösen befestigt werden um ein umkippen zu verhindern. Das Vorderrad kann zusätzlich mit der Radklemme befestigt werden. Der Überfahrschutz verhindert ein abrollen des Fahrzeugs über den vorderen Hubtischrand. Das Fahrzeug ist mittig auf dem Hubtisch zu positionieren, um eine optimale Gewichtsverteilung zu Gewährleisten und die Hebeeinrichtung beim Hubvorgang nicht umkippen zu lassen. -
Seite 14: Weber Motorrad- Und Quad- Hebebühne Modell: Mc-1 Air / Elektro
Prüfbuch für Weber Motorrad- und Quad- Hebebühne Modell: MC-1 Air / Elektro Version 2.0 Stand: Februar 2016 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@weber-werke.de... - Seite 15 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ Weber MC-1, Baujahr__________, Serien-Nr.____________________ wurde am________________einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: - Ordnungsgemäße Bodenbeschaffenheit des Hebebühnestandorts (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) - Vollständige Montage aller Anbauteile, Abdeckungen usw.
-
Seite 16: Protokoll / Regelmäßige Sicherheitsprüfung
Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: Weber MC-1 _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □... - Seite 17 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: Weber MC-1 _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
- Seite 18 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: Weber MC-1 _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
