Montage Der Steuerung Und Verkabelung - Weber Profi Serie Montage- Und Bedienungsanleitung

4.7

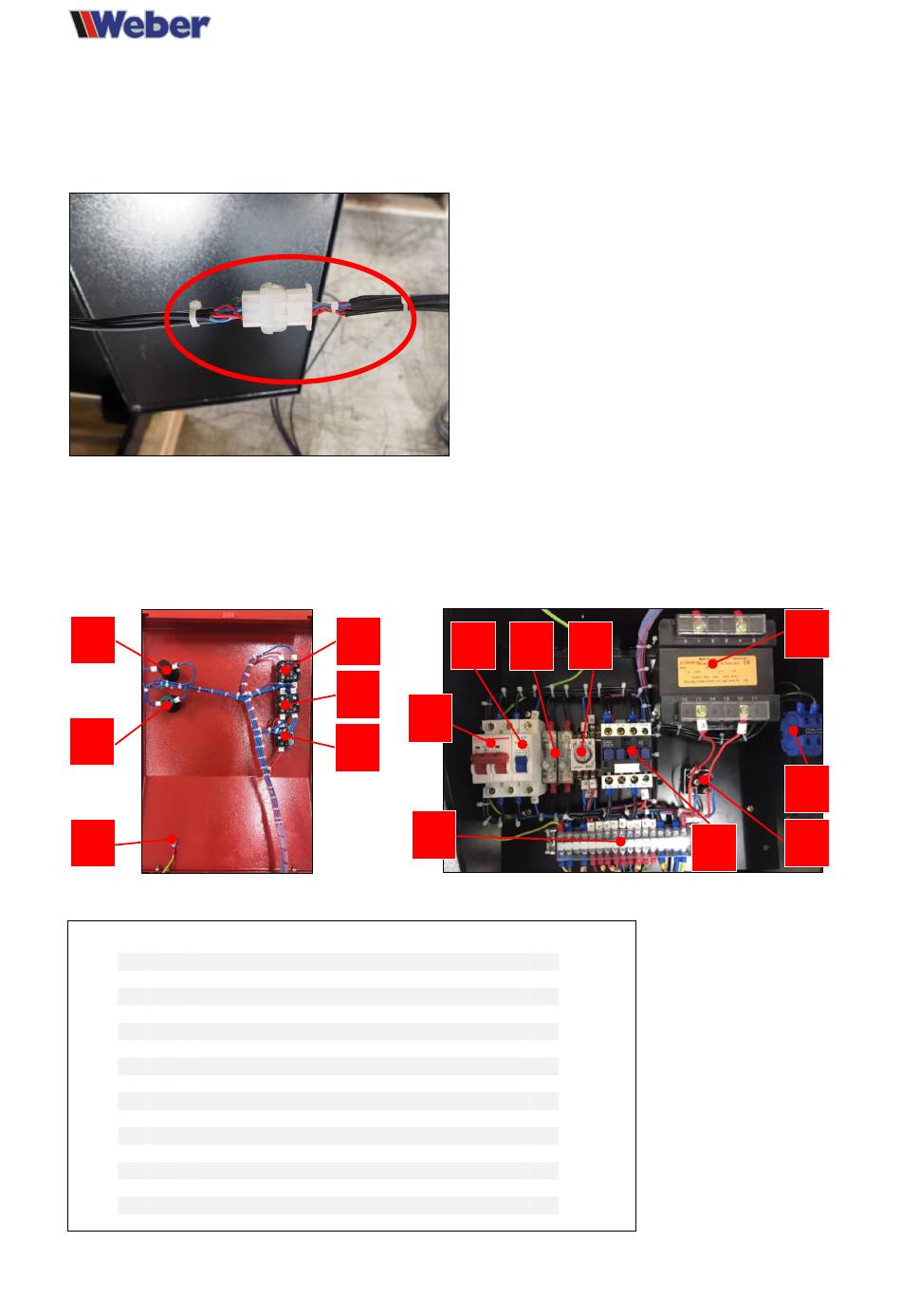

Montage der Steuerung und Verkabelung

Öffnen Sie die Tür des Elektroschaltkastens. Dort finden Sie einen Kombinationsstecker, in dem die Kabelpaare
für den oberen Endlagenschalter, sowie den CE-Stoppschalter und die Ansteuerung der Hubmagneten zusammen
geführt sind. Angeschlossen wird dieser Stecker (Abb. 3) erst nach der Montage des Leitungsschutzschlauches in
Punkt 3.9. Überprüfen Sie alle Anschlussklemmen auch im Elektroschaltkasten und im Motoranschlussfeld auf
festen und korrekten Sitz.
Der Netzanschluss im Steuergehäuse und Bauseits (230 V / 16 A träge / 50 Hz) ist von einem zugelassenen
Elektrofachmann herzustellen. Die Zuleitung sollte, je nach gesetzlichen Bestimmungen, über ein Kabel mit
einem Querschnitt von min. 3 x 2,5 mm² erfolgen.
5
1
6
Abb. 4
1 Kontrollleuchte
Taster „Heben"
2
Taster „Parken" / „Absetzen"
3
Taster „Senken"
4
akustischer Signalgeber"
5
6 Schutzkontakt PE
7 Leitungsschutzschalter
8 Leitungsschutzschalter
9 Feinsicherungen / Schmelzsicherungen
10 Zeitschaltrelais
11 Transformator
12 Hauptschalter
13 Gleichrichter
14 Motorschütz
15 Klemmenanschlussleiste
Abb. 3
4
3
2
8 9 10
7
15
12
KHB-1000E
14
Abb. 5
11
12
13
