4.3 Montage des Säulenabdeckbandes

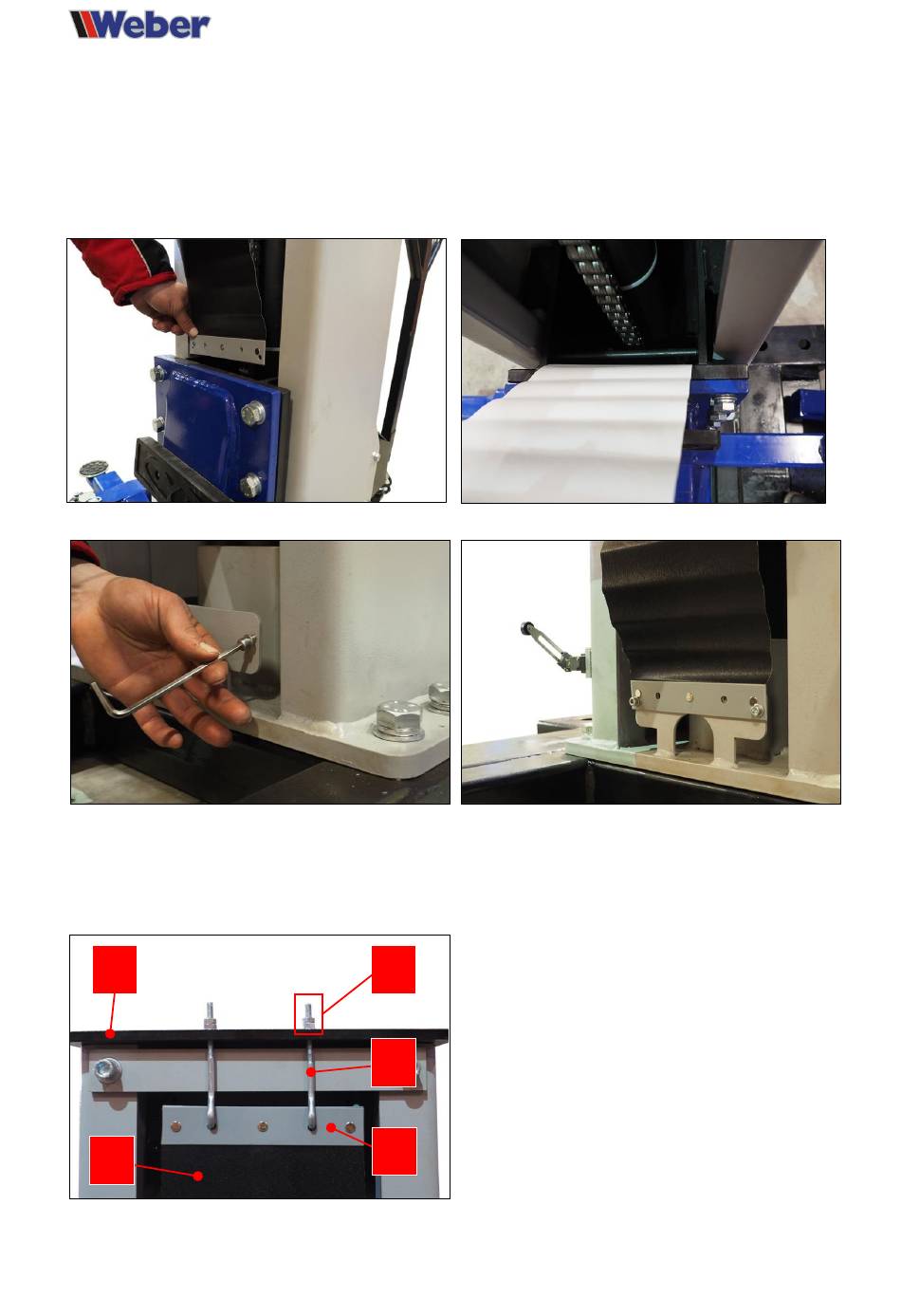

Nach der erfolgreichen Inbetriebnahme und Kontrolle, kann nun das Säulenabdeckband (schwarze Seite nach
vorne) an der Hubsäule montiert werden. Dazu muss der Hubwagen etwas angehoben werden, um den unteren
Befestigungspunkt für das Säulenabdeckband zu erreichen. Das Band von oben nach unten durch den Hubwagen
gleiten lassen (Abb. 64). Darauf achten, dass das Band bei der Montage nicht komplett durch den Hubwagen
rutscht. Das Band muss zwischen Aufnahme Hubwagen und Kettenschutz durchgeführt werden (Abb. 65). Entfer-
nen Sie die Schrauben (M6 x 20) in (Abb. 66), setzen das Säulenabdeckband an und verschrauben es wieder
(Abb. 67).
Abb. 64
Zum befestigen des Säulenabdeckbandes an der Säulenkopfplatte entnehmen Sie die Teile aus dem Kleiteileset.
Ziehen Sie beiden Hakenschrauben [1] durch die Ösen [2] in dem Säulenabdeckband [3] und montieren diese im
Anschluss an der Säulenkopfplatte [4] mit Muttern und Unterlegscheiben [5]. Gespannt wird das Band mit den
Muttern an der Säulenkopfplatte. Kontern Sie im Anschluss die Hakenschrauben (Abb. 68).
4
3
Abb. 66
5
1
2
Abb. 68
24
Autolift 2.5
Abb. 65
Abb. 67
