3.2 Standortwahl

Die Hebebühne ist für den Aufbau in geschlossenen Werkstatträumen zugelassen. Eine Verwendung in
explosionsgefährdeten Räumen ist nicht zulässig. Die Aufstellung in einer Waschhalle wird nicht empfohlen.

3.3 Bodenbeschaffenheit

2-Säulen-Hebebühnen sind auf ebenem Boden aufzustellen. Das Fundament muss der Güte C20/25 entsprechen.
Eine Mindestbetonstärke von 150 mm ohne Estrich oder andere Deckschichten aufweisen und armiert sein. Für
die korrekte Auswahl des Aufstellungsortes und die Sicherstellung der Tragfähigkeit des Bodens ist der Betreiber
verantwortlich.
ACHTUNG: Durch Böden, welche die Anforderungen nicht erfüllen, können schwere Sach- und
Personenschäden hervorgerufen werden. Montieren Sie die Säulen nicht auf Asphalt, weichem Estrich oder in der
Nähe von Dehnungsfugen.
3.4 Montage des Grundrahmens und der Säulen
Zuerst muss der Grundrahmen in die gewünschte Position ausgerichtet und anschließend in waage ausnivelliert
werden bzw. waage auf dem Boden aufliegen.
ACHTUNG: Nivellierungsarbeiten dürfen nur unter dem Grundrahmen ausgeführt werden und nicht zwischen
Grundrahmen und Säulen. Es ist darauf zu achten das der Rahmen auf der kompletten Fläche aufliegt, bitte ggf.
entsprechend mit geeignetem Material auffüllen.
Auf der Grundrahmenseite die mit einer Verstärkung und einem kleinen schwarzen Pin (eingekreist auf Abb. 1)
ausgestattet ist, wird Steuersäule (Hubsäule mit Schaltkasten) montiert. Nach dem exakten ausnivilieren des
Grundrahmen ist dieser mit den mitgelieferten 8 Schwerlastankern (M12x180) im Beton zu verankern. Die
Bohrungen für die Schwerlastanker können direkt durch die Bohrungen im Grundrahmen erfolgen. Insofern alle
Schwerlastanker montiert wurden, sind diese mit einem Drehmoment von 60Nm nachzuziehen.

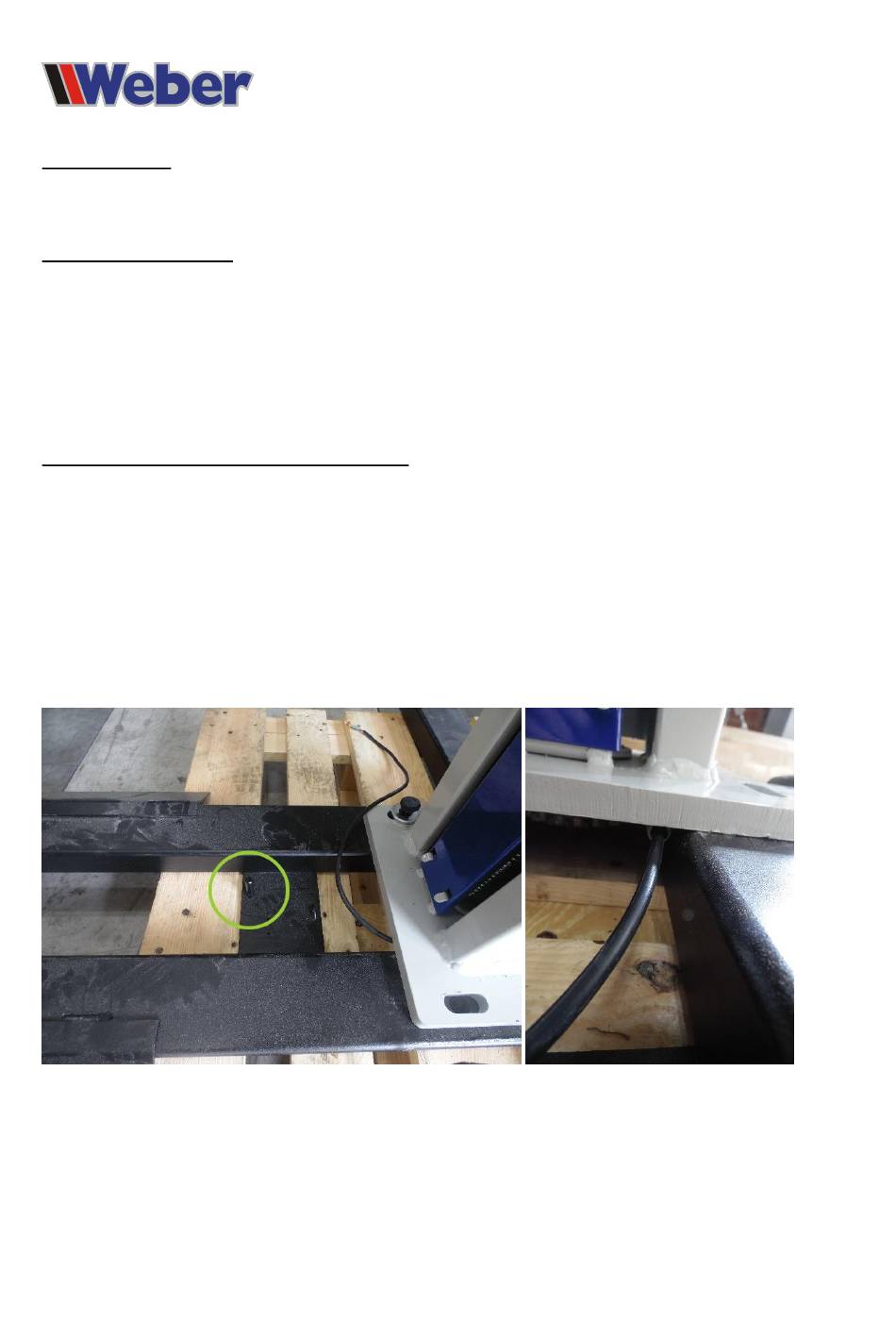

Abb. 1
Abb. 2
Das Kabel auf der Unterseite der Steuersäule durch die Kabelführung ziehen (Abb. 2), anschließend die Säule auf
die Grundrahmenseite mit dem Pin stellen und darauf achten das sie das Kabel nicht beschädigen. Die Säule mit 2
Schrauben gegen umfallen sichern.
Die 2. Säule (Folgeseite) auf der gegenüberliegenden Seite auf den Grundrahmens aufstellen und diese ebenfalls
mit 2 Schrauben gegen Umfallen fixieren.
