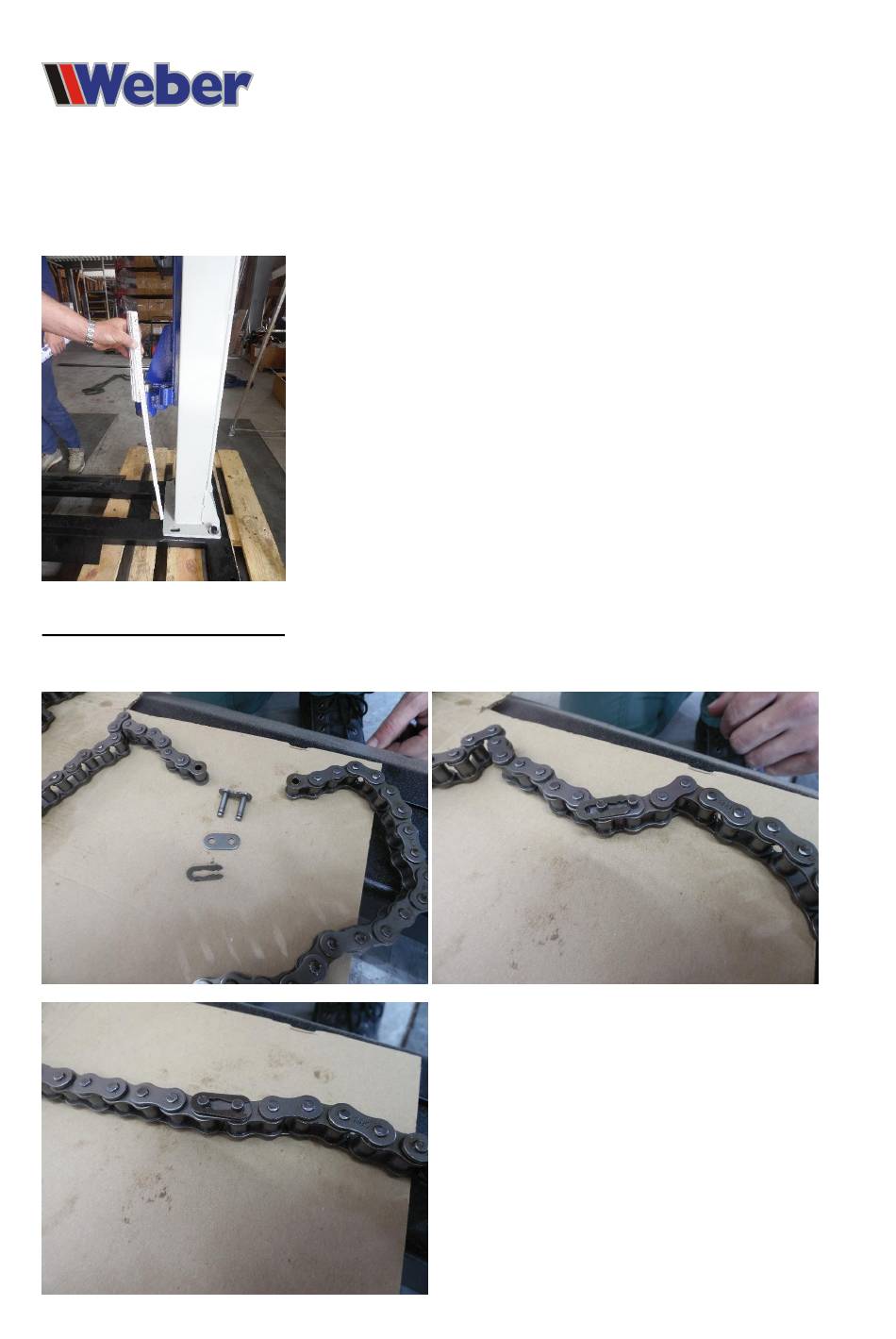

Nach dem Aufstellen der beiden Hubsäulen und deren Fixierung müssen die Hubtische auf gleiche Höhe über dem
Säulenfuß gebracht werden (Abb. 3), um später einen waagerechten Hubvorgang zu gewährleisten. Messen sie
zuerst den Abstand zwischen Hubtisch und Säulenfuß an der Folgeseite. Nivilieren sie jetzt der Hubtisch der
Steuersäule (Schaltkastenseite) durch drehen der Riemenscheibe, welche sich an der Oberseite der Säule
befindet, auf die gleiche Höhe wie das Maß an der Folgeseite. Eine Umdrehung an der Riemenscheibe verstellt
den Hubtisch um 6mm.
Abb. 3
3.5 Montage des Kettenantriebs
Nun wird die Kette verbunden (Abb. 4 - Abb. 6). Je nach Kettenlieferant besteht die Möglichkeit das sie bereits ab
Werk verbunden ist.
Abb. 4
Abb. 6
- 10 -
Abb. 5
