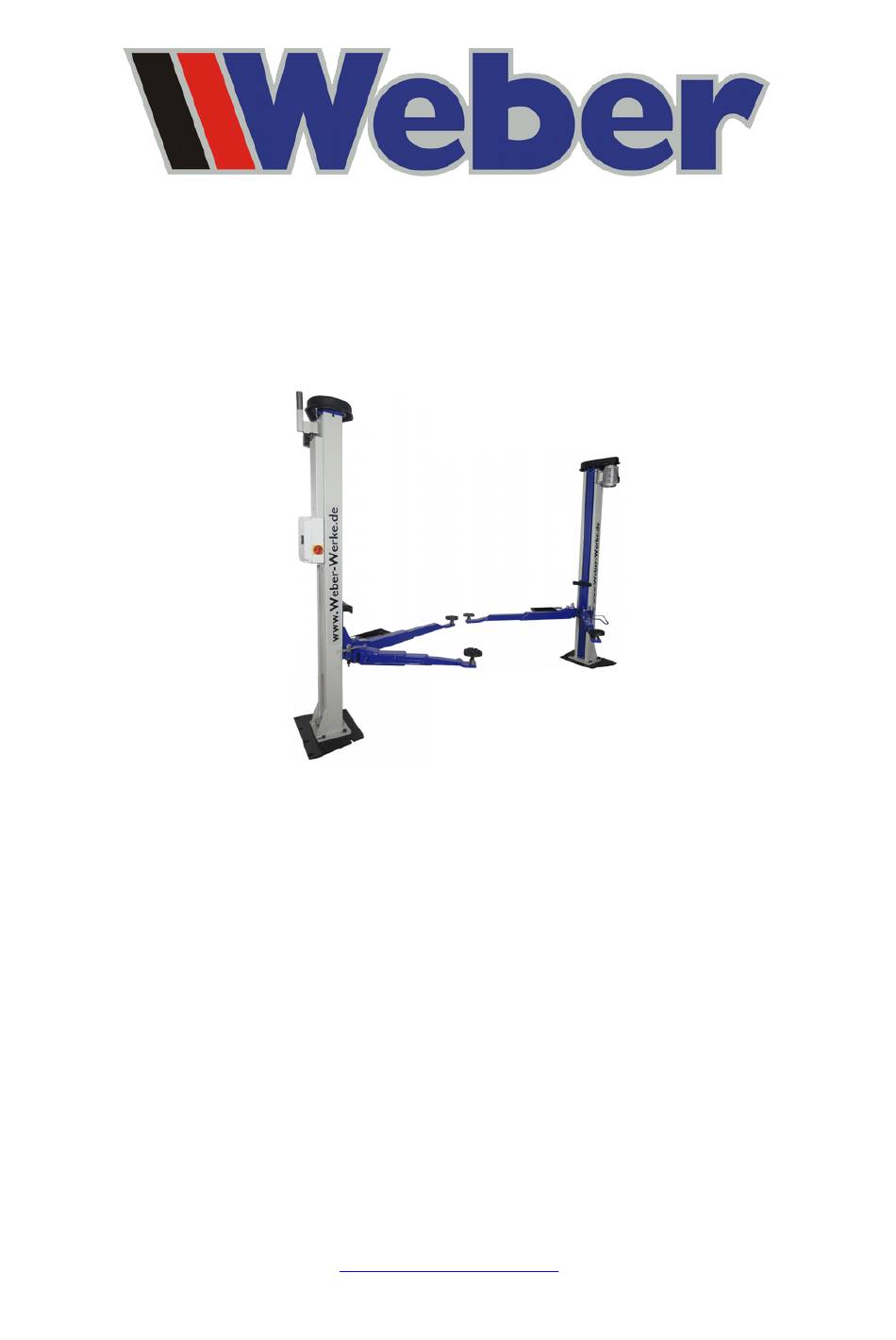

- Seite 1 Montage- und Bedienungsanleitung Weber Elektromechanische 2-Säulen-Hebebühne Modell: C-4-S mit 2 Motoren Version 1.0 Stand: August 2018 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
-
Seite 2: Inhaltsverzeichnis
Sicherheit Einleitung Seite 3 Sicherheitsvorschriften für die Inbetriebnahme Seite 3 Sicherheitsvorschriften für den Betrieb Seite 3 Sicherheitsvorschriften für Servicearbeiten Seite 4 Sicherheitseinrichtungen an der Hebebühne Seite 4 Technisches Handbuch Lieferumfang Seite 5 Technische Daten Seite 5 Erste Inbetriebnahme durch einen Sachkundigen Seite 6 EG-Konformitätserklärung Seite 7... -
Seite 3: Einleitung
Vorschriften selbst verantwortlich. 1.2 Sicherheitsvorschriften für die Inbetriebnahme Die Weber C-4-S ist für die Aufstellung und Nutzung in trockenen Räumen zugelassen. Die Montage in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. Für die Auswahl des Aufstellungsortes, die Bodenbeschaffenheit, die Tragfähigkeit von Zwischendecken usw. ist der Betreiber verantwortlich. -
Seite 4: Sicherheitsvorschriften Für Servicearbeiten
Der Hauptschalter ist auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. 1.4 Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Bühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus). -
Seite 5: Technisches Handbuch
2.0 Technisches Handbuch 2.1 Lieferumfang Zum Lieferumfang der Hebebühne C-4-S gehören: - 1 Hubsäule für Bedienseite mit Steuergehäuse - 1 Hubsäule für Folgeseite - 1 Kabelführung zur Verbindung beider Hubsäulen - 4 Tragarme, teleskopierbar, mit Aufnahmeteller - 1 Klein- und Befestigungsteileset - 1 Bedienungsanleitung und Montageanleitung mit Prüfbuch... -
Seite 6: Erste Inbetriebnahme Durch Einen Sachkundigen
____________________________________________ ACHTUNG: bitte den unten vorbereiteten Nachweis der Ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen __________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR... -
Seite 7: Eg-Konformitätserklärung
EG-Richtlinie entspricht. Bei einer nicht mit dem Unterzeichner abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Bezeichnung: Kfz-Hebebühne Modell: C-4-S Einschlägige EG-Richtlinien: Maschinenrichtlinien 2006/42/EG Angewandte harmonisierte Normen insbesondere: DIN EN 1493:2010 DIN EN 60204-1:2006+A1:2009 Bescheinigung Nr.: 1370-150Q-IX-006-05-2012 Herleshausen, Mai 2015 Ort/Datum Andreas Weber / Geschäftsführer - 7 -... -
Seite 8: Fundamentplan
2.5 Fundamentplan Die Fundamentgründung hat auf frostfreiem Boden nach DIN 1054 zu erfolgen. Fundamentbreite min: 4000mm Fundamentlänge min: 2000mm Betonstärke min: 200mm Betongüte min: C20/25 / DIN 1045 Armierung min: Baustahlgewebematten Q377 Betonüberdeckung der Stahlmatten an der Ober- und Unterseite min. 20mm Empfehlenswert: An Ober- und Unterseite der Fundamentplatte, Bewehrung in beide Richtungen umlaufend... -
Seite 9: Montage Der Hebebühne
Vor der Entnahme aus der Versandverpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nichtbeachtung führt zu Haftungs- und Gewährleistungsausschluss. Die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Bitte Punkt 2.3 beachten. - 9 -... -
Seite 10: Standortwahl
3.2 Standortwahl Die Hebebühne ist für den Aufbau in geschlossenen Werkstatträumen zugelassen. Eine Verwendung in explosionsgefährdeten Räumen ist nicht zulässig. Die Aufstellung in einer Waschhalle wird nicht empfohlen. 3.3 Bodenbeschaffenheit 2-Säulen-Hebebühnen sind auf ebenem Boden aufzustellen. Das Fundament muss der Güte C20/25 entsprechen. Eine Mindestbetonstärke von 200 mm ohne Estrich oder andere Deckschichten aufweisen und armiert sein. -
Seite 11: Montage Der Kabelführung
3.5 Montage der Kabelführung Wenn Sie die mitgelieferte Kabelführung verwenden möchten dann messen Sie die Raumhöhe aus und schneiden die Kabelführung gegebenenfalls zu damit die gesamte Werkstatthöhe ausgenutzt werden kann. Schrauben Sie die Halterung für die Kabelführung an der Steuersäule mit der gekennzeichneten Schraube handfest an, so dass der Halter noch beweglich ist (Abb. -
Seite 12: Montage Der Tragarme Und Tragarmverriegelung
Schließen Sie die Kabel in der Schaltkiste wie abgebildet an (Abb. 7 + Abb. 8). Sie benötigen eine Zuleitung mit 16 Ampere Drehstrom (400V). Abb. 7 Abb. 8 3.7 Montage der Tragarme und Tragarmverriegelung Die Bühne verfügt über ein symetrisches Tragarmsystem mit 4 gleichlangen Tragarmen. Die Tragarme an ihre jeweilige Position setzen und mit einer Schraube fixieren (Abb. - Seite 13 Das Gewinde mit der Kontermutter bis zum Anschlag hereindrehen Abb. 12 und Abb. 13. ACHTUNG: Dies ist zwingend erforderlich um Beschädigungen des Mechanismus beim absenken der Hebebühne zu vermeiden. Abb. 12 Abb. 13 Die Tragarmverriegelung gut einfetten und dann einsetzen (Abb. 14). Den unteren Sprengring einsetzen (Abb. Abb.
-
Seite 14: Synchronisation Der Hubsäulen
3.8 Synchronisation der Hubsäulen Schalten Sie die Hebebühne am Hauptschalter ein. Drücken Sie den Heben- und den Senken Knopf (Abb. 18 gleichzeitig. Nach ca. 5 Sekunden fahren beide Seiten der Hebebühne nach unten. Wenn die Bühne anhält dann schalten Sie den Hauptschalter aus und wieder ein und wiederholen den Vorgang so lange bis beide Seiten ganz unten angekommen sind. -
Seite 15: Fertigstellung Und Inbetriebnahme
4.2 Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. Im Prüfbuch das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden. Sie finden das Formblatt auf Seite 6 dieser Bedienungsanleitung: Fax: +49 (0) 5654 - 794 Eintragungen in das Prüfbuch vornehmen und unterschrieben an den Betreiber übergeben. -
Seite 16: Heben
5.3 Heben Zum Aufnehmen eines Fahrzeuges sind die Tragarme in die unterste Position zu fahren. In dieser Stellung sind die Tragarmsicherungen nicht arretiert. Die Arme sollen weitestgehend parallel zur Fahrtrichtung ausgerichtet werden. Das Fahrzeug ist mittig zwischen beide Säulen zu fahren. Anschließend werden die Tragarme entsprechend den Angaben des Fahrzeugherstellers ausgerichtet. - Seite 17 Prüfbuch für Weber Elektromechanische 2-Säulen-Hebebühne Modell: C-4-S mit 2 Motoren Version 1.1 Stand: September 2015 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
- Seite 18 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ C-4-S, Baujahr_________, Serien-Nr.__________________ wurde am_____________ einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: - Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern. (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) - Vollständige Montage aller Anbauteile wie Tragarme, Gummiteller, Abdeckungen usw.
-
Seite 19: Protokoll / Regelmäßige Sicherheitsprüfung
Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-4-S _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung Kurzanleitung Bedienung □ □ □ _________________________ Warnkennzeichen □ □ □ _________________________ Bedienungsanleitung □ □ □ _________________________ Abschließbarer Hauptschalter □... - Seite 20 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-4-S _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung Kurzanleitung Bedienung □ □ □ _________________________ Warnkennzeichen □ □ □ _________________________ Bedienungsanleitung □ □ □ _________________________ Abschließbarer Hauptschalter □...
- Seite 21 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-4-S _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung Kurzanleitung Bedienung □ □ □ _________________________ Warnkennzeichen □ □ □ _________________________ Bedienungsanleitung □ □ □ _________________________ Abschließbarer Hauptschalter □...
- Seite 22 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-4-S _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung Kurzanleitung Bedienung □ □ □ _________________________ Warnkennzeichen □ □ □ _________________________ Bedienungsanleitung □ □ □ _________________________ Abschließbarer Hauptschalter □...
