Den Schalter zur Kontrolle der Kettenspannung mit dem Kabel Steuersäule das in Abb. 2 durch die Kabelführung
gezogen worden ist verbinden, damit der Stromkreis geschlossen ist (Abb. 15). Den Kontakt NC im Schalter
verwenden.
Nun wird der Schalter am Grundrahmen verschraubt und der Auslösekontakt wird auf den Pin gesteckt. Die
Feder zwischen Schalter und Auslösekontakt wird eingehangen (Abb. 16). Danach wird der Sprengring auf den
Pin gesetzt, so das der Auslösekontakt fixiert ist (Abb. 17). Das überschüssige Kabel in den Schaltkasten zurück
ziehen damit es durch die Kette nicht beschädigt wird.
ACHTUNG: Es ist darauf zu achten das sich der Auslösekontakt leichtgängig auf dem Pin dreht, ggf. etwas Farbe
entfernen und ausreichend fetten.
3.6 Anschluß an die Stromversorgung
ACHTUNG: Der Netzanschluss darf nur von zugelassenen Elektrofachfirmen ausgeführt werden.
Beim Anschluss der Spannungsversorgung an der Hebebühne werden die 3 Phasen (L1, L2, L3) (Abb. 18a) und
der Schutzleiter (PE) (Abb. 18b) angeschlossen. Der Nulleiter (N) wird nicht angeschlossen / nicht benötigt.
ACHTUNG:
Es ist wichtig das die Hebebühne bei der Schalterstellung 1 (Abb. 19) nach oben fährt.
die Bühne bei Schalterstellung 1 nach unten tauschen sie die Phase L1 und L2 gegeneinander aus. Die richtige
Dreh- / Verfahrrichtung ist zwingend erforderlich, da ansonsten die Endabschaltung der Hebebühne nicht
funktioniert und die Abschaltvorrichtung der Hebebühne bei erreichen des oberen / unteren Endpunktes zerstört wird.

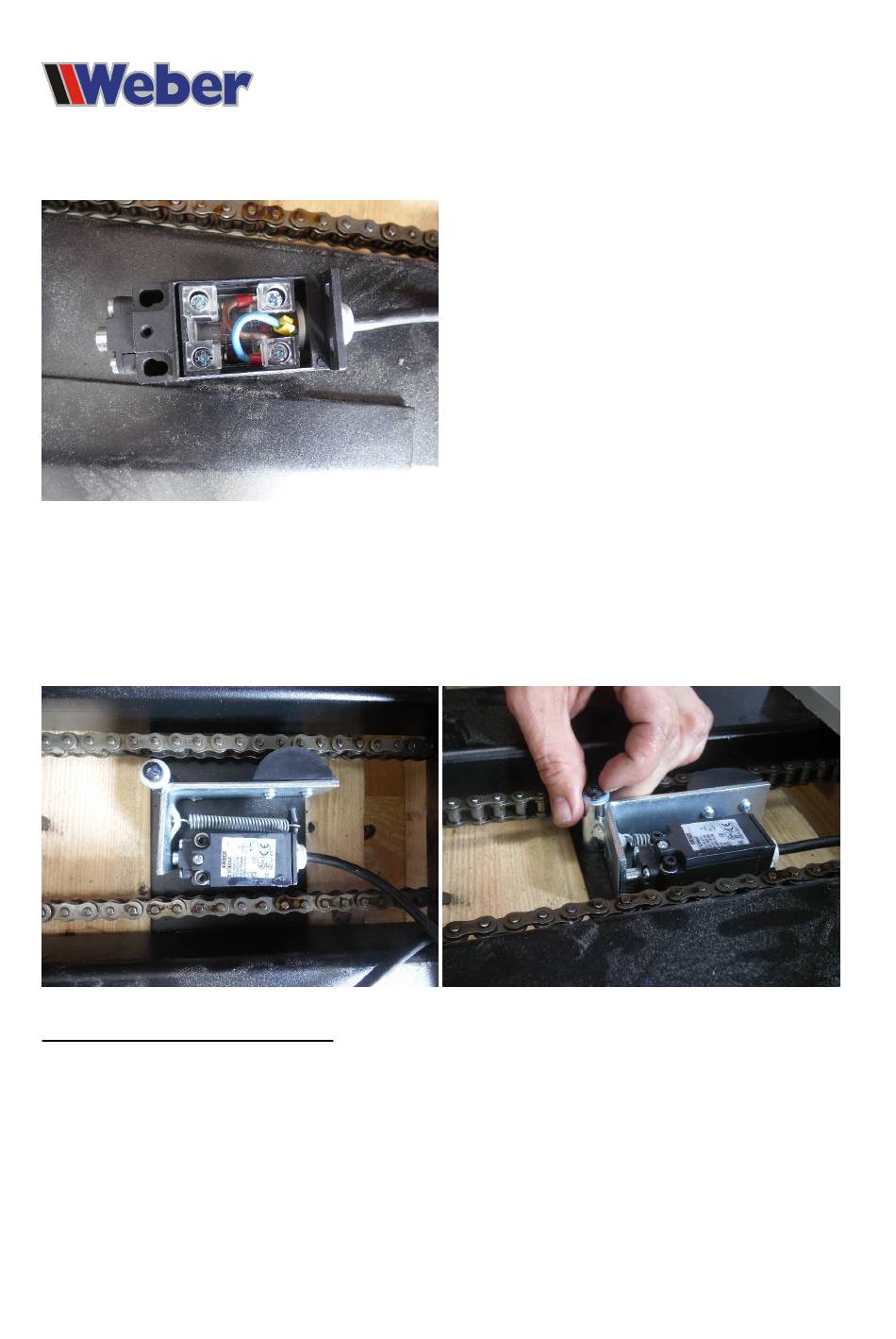

Abb. 15
Abb. 16
- 13 -
Abb. 17
Fährt
