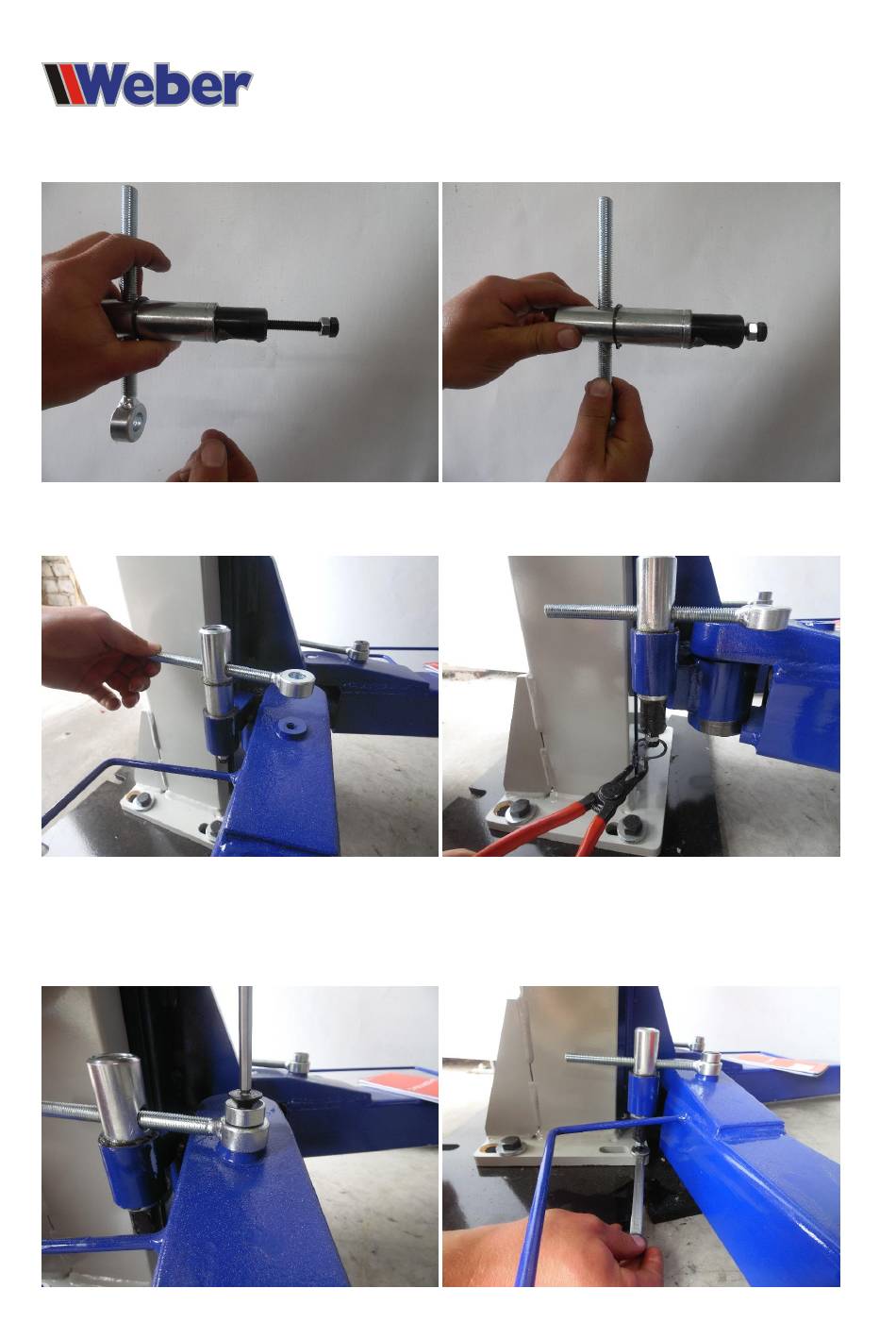

Das Gewinde mit der Kontermutter bis zum Anschlag hereindrehen Abb. 22 und Abb. 24. ACHTUNG: Dies ist
zwingend erforderlich um Beschädigungen des Mechanismus beim absenken der Hebebühne zu vermeiden.
Die Tragarmverriegelung gut einfetten und dann einsetzen Abb. 25. Denn unteren Sprengring einsetzen (Abb. 26)
Die Schraube zum fixieren der Tragarmverriegelung an den Tragarmen anschrauen (Abb. 28). Die Bühne nun
ganz nach unten fahren und die Schraube unterhalb der Tragarmverriegelung herausschrauben bis der Tragarm
beweglich wird. Die Position mit der silbernen Kontermutter fixieren. Dieses an allen Tragarmen ausführen (Abb.
29). Die Schalen für die Schrauben Ablage in die vorgesehenen Aussparungen einsetzen.
Abb. 23
Abb. 25
Abb. 28
- 15 -
Abb. 24
Abb. 27
Abb. 29
