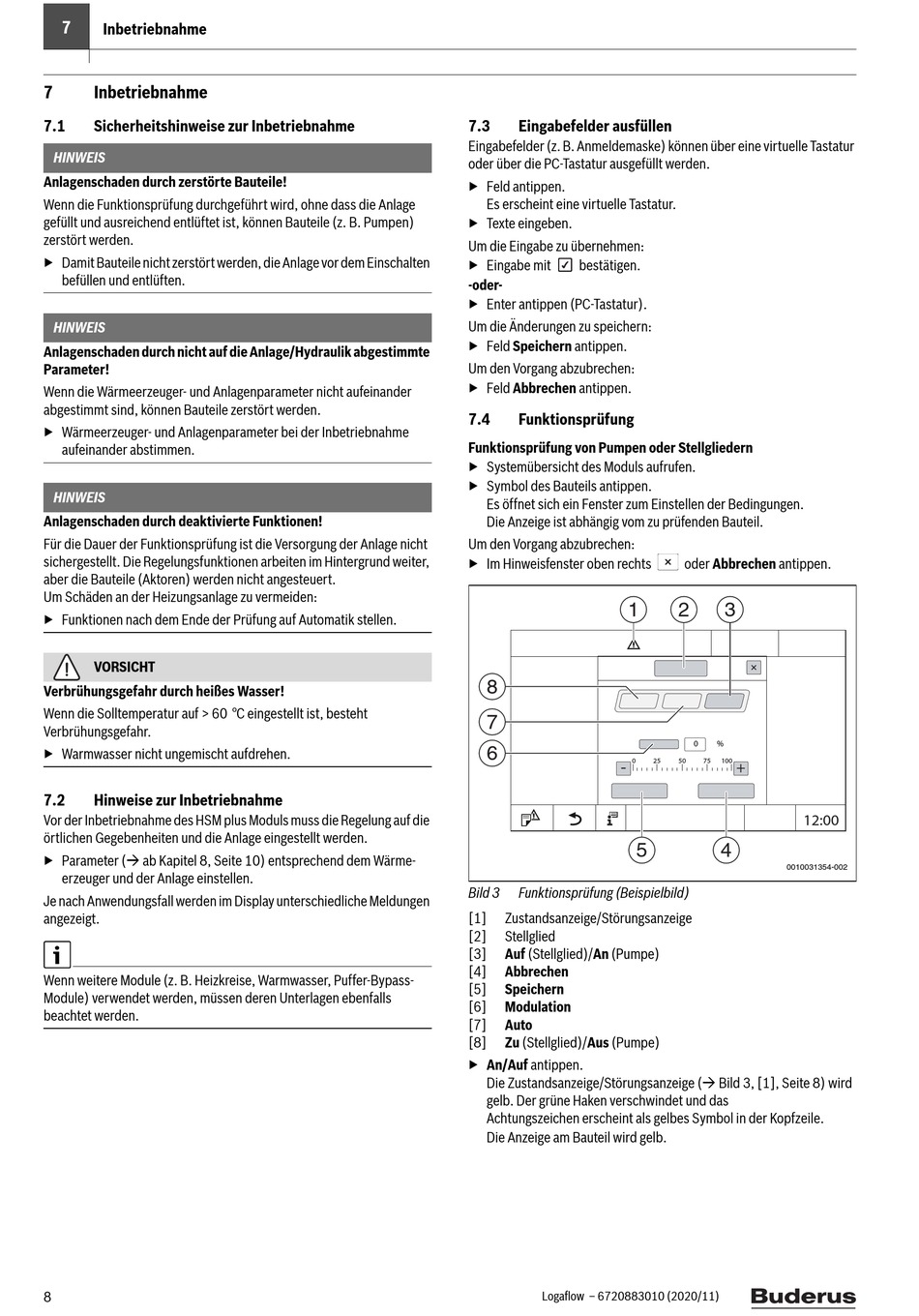

7
Inbetriebnahme
7
Inbetriebnahme
7.1
Sicherheitshinweise zur Inbetriebnahme
HINWEIS
Anlagenschaden durch zerstörte Bauteile!
Wenn die Funktionsprüfung durchgeführt wird, ohne dass die Anlage
gefüllt und ausreichend entlüftet ist, können Bauteile (z. B. Pumpen)
zerstört werden.
▶ Damit Bauteile nicht zerstört werden, die Anlage vor dem Einschalten
befüllen und entlüften.
HINWEIS
Anlagenschaden durch nicht auf die Anlage/Hydraulik abgestimmte
Parameter!
Wenn die Wärmeerzeuger- und Anlagenparameter nicht aufeinander
abgestimmt sind, können Bauteile zerstört werden.
▶ Wärmeerzeuger- und Anlagenparameter bei der Inbetriebnahme
aufeinander abstimmen.
HINWEIS
Anlagenschaden durch deaktivierte Funktionen!
Für die Dauer der Funktionsprüfung ist die Versorgung der Anlage nicht
sichergestellt. Die Regelungsfunktionen arbeiten im Hintergrund weiter,
aber die Bauteile (Aktoren) werden nicht angesteuert.
Um Schäden an der Heizungsanlage zu vermeiden:
▶ Funktionen nach dem Ende der Prüfung auf Automatik stellen.
VORSICHT
Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist, besteht
Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
7.2
Hinweise zur Inbetriebnahme
Vor der Inbetriebnahme des HSM plus Moduls muss die Regelung auf die
örtlichen Gegebenheiten und die Anlage eingestellt werden.
▶ Parameter ( ab Kapitel 8, Seite 10) entsprechend dem Wärme-
erzeuger und der Anlage einstellen.
Je nach Anwendungsfall werden im Display unterschiedliche Meldungen
angezeigt.
Wenn weitere Module (z. B. Heizkreise, Warmwasser, Puffer-Bypass-
Module) verwendet werden, müssen deren Unterlagen ebenfalls
beachtet werden.
8
7.3
Eingabefelder ausfüllen
Eingabefelder (z. B. Anmeldemaske) können über eine virtuelle Tastatur
oder über die PC-Tastatur ausgefüllt werden.
▶ Feld antippen.
Es erscheint eine virtuelle Tastatur.
▶ Texte eingeben.
Um die Eingabe zu übernehmen:
▶ Eingabe mit
bestätigen.
-oder-
▶ Enter antippen (PC-Tastatur).
Um die Änderungen zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
7.4
Funktionsprüfung
Funktionsprüfung von Pumpen oder Stellgliedern
▶ Systemübersicht des Moduls aufrufen.
▶ Symbol des Bauteils antippen.
Es öffnet sich ein Fenster zum Einstellen der Bedingungen.
Die Anzeige ist abhängig vom zu prüfenden Bauteil.
Um den Vorgang abzubrechen:
▶ Im Hinweisfenster oben rechts
1
8
7
6
0
-
5
Bild 3
Funktionsprüfung (Beispielbild)
[1]
Zustandsanzeige/Störungsanzeige
[2]
Stellglied
[3]
Auf (Stellglied)/An (Pumpe)
[4]
Abbrechen
[5]
Speichern
[6]
Modulation
[7]
Auto
[8]
Zu (Stellglied)/Aus (Pumpe)
▶ An/Auf antippen.
Die Zustandsanzeige/Störungsanzeige ( Bild 3, [1], Seite 8) wird
gelb. Der grüne Haken verschwindet und das
Achtungszeichen erscheint als gelbes Symbol in der Kopfzeile.
Die Anzeige am Bauteil wird gelb.
Logaflow – 6720883010 (2020/11)
oder Abbrechen antippen.
2
3
0
%
25
50
75
100
+
12:00
4
0010031354-002
