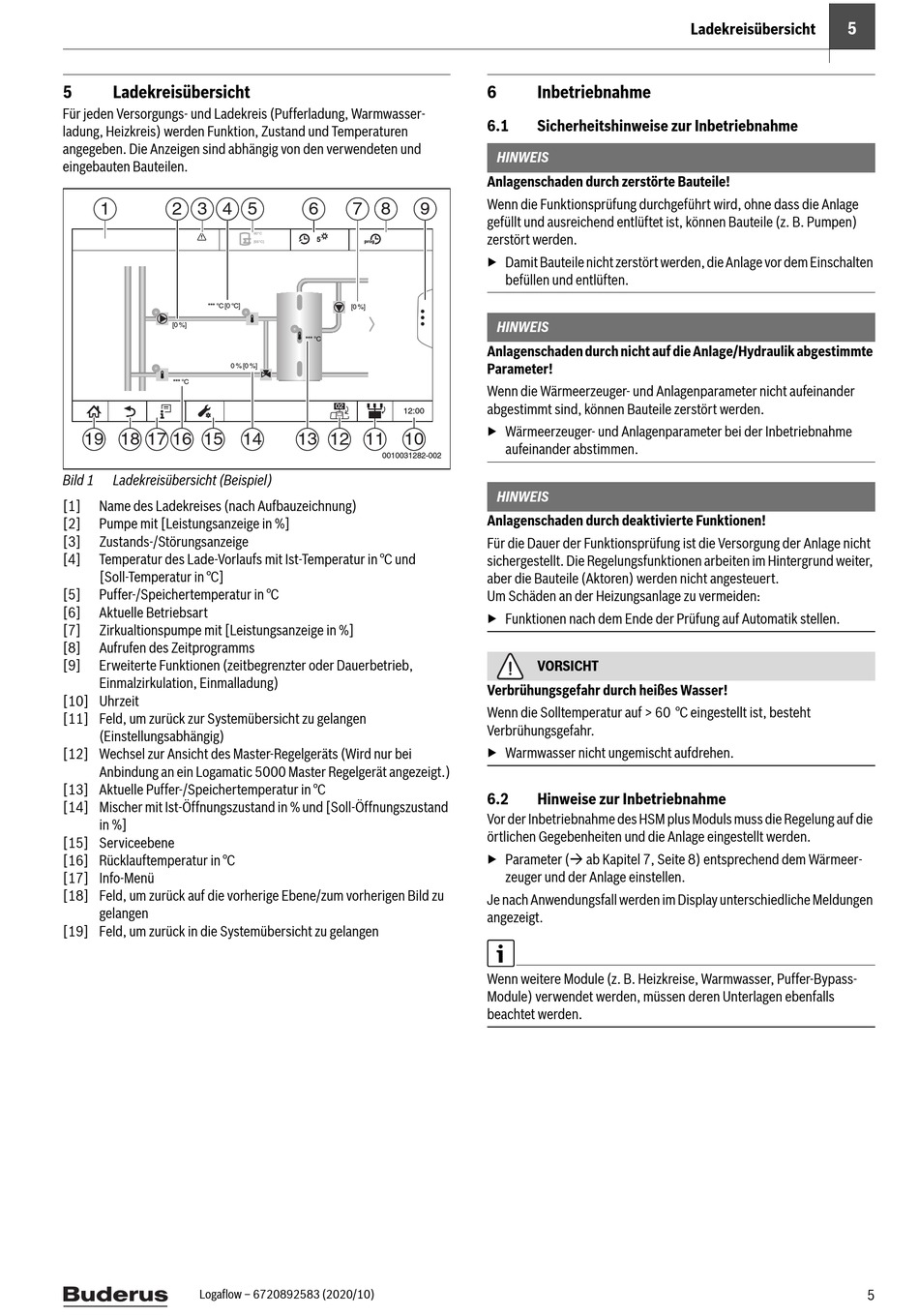

Ladekreisübersicht
Für jeden Versorgungs- und Ladekreis (Pufferladung, Warmwasser-
ladung, Heizkreis) werden Funktion, Zustand und Temperaturen
angegeben. Die Anzeigen sind abhängig von den verwendeten und
eingebauten Bauteilen.
1
2
3
3 4
*** °C [0 °C]
[0 %]
0 % [0 %]
*** °C
19
18
17
16
15
Bild 1
Ladekreisübersicht (Beispiel)
[1]
Name des Ladekreises (nach Aufbauzeichnung)
[2]
Pumpe mit [Leistungsanzeige in %]
[3]
Zustands-/Störungsanzeige
[4]
Temperatur des Lade-Vorlaufs mit Ist-Temperatur in °C und
[Soll-Temperatur in °C]
[5]
Puffer-/Speichertemperatur in °C
[6]
Aktuelle Betriebsart
[7]
Zirkualtionspumpe mit [Leistungsanzeige in %]
[8]
Aufrufen des Zeitprogramms
[9]
Erweiterte Funktionen (zeitbegrenzter oder Dauerbetrieb,
Einmalzirkulation, Einmalladung)
[10] Uhrzeit
[11] Feld, um zurück zur Systemübersicht zu gelangen
(Einstellungsabhängig)
[12] Wechsel zur Ansicht des Master-Regelgeräts (Wird nur bei
Anbindung an ein Logamatic 5000 Master Regelgerät angezeigt.)
[13] Aktuelle Puffer-/Speichertemperatur in °C
[14] Mischer mit Ist-Öffnungszustand in % und [Soll-Öffnungszustand
in %]
[15] Serviceebene
[16] Rücklauftemperatur in °C
[17] Info-Menü
[18] Feld, um zurück auf die vorherige Ebene/zum vorherigen Bild zu
gelangen
[19] Feld, um zurück in die Systemübersicht zu gelangen
Logaflow – 6720892583 (2020/10)
5
6
7
8
60°C
5
prog
[55°C]
[0 %]
*** °C
02
12:00
14
13
12
11
10
0010031282-002
6
Inbetriebnahme
6.1
Sicherheitshinweise zur Inbetriebnahme
HINWEIS
Anlagenschaden durch zerstörte Bauteile!
Wenn die Funktionsprüfung durchgeführt wird, ohne dass die Anlage
9
gefüllt und ausreichend entlüftet ist, können Bauteile (z. B. Pumpen)
zerstört werden.
▶ Damit Bauteile nicht zerstört werden, die Anlage vor dem Einschalten
befüllen und entlüften.
HINWEIS
Anlagenschaden durch nicht auf die Anlage/Hydraulik abgestimmte
Parameter!
Wenn die Wärmeerzeuger- und Anlagenparameter nicht aufeinander
abgestimmt sind, können Bauteile zerstört werden.
▶ Wärmeerzeuger- und Anlagenparameter bei der Inbetriebnahme
aufeinander abstimmen.
HINWEIS
Anlagenschaden durch deaktivierte Funktionen!
Für die Dauer der Funktionsprüfung ist die Versorgung der Anlage nicht
sichergestellt. Die Regelungsfunktionen arbeiten im Hintergrund weiter,
aber die Bauteile (Aktoren) werden nicht angesteuert.
Um Schäden an der Heizungsanlage zu vermeiden:
▶ Funktionen nach dem Ende der Prüfung auf Automatik stellen.
VORSICHT
Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist, besteht
Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
6.2
Hinweise zur Inbetriebnahme
Vor der Inbetriebnahme des HSM plus Moduls muss die Regelung auf die
örtlichen Gegebenheiten und die Anlage eingestellt werden.
▶ Parameter ( ab Kapitel 7, Seite 8) entsprechend dem Wärmeer-
zeuger und der Anlage einstellen.
Je nach Anwendungsfall werden im Display unterschiedliche Meldungen
angezeigt.
Wenn weitere Module (z. B. Heizkreise, Warmwasser, Puffer-Bypass-
Module) verwendet werden, müssen deren Unterlagen ebenfalls
beachtet werden.
