Systemübersicht
Für jeden Versorgungs- und Ladekreis (Pufferladung, Warmwasser-
ladung, Heizkreis) werden Funktion, Zustand und Temperaturen
angegeben. Die Anzeigen sind abhängig von den verwendeten und
eingebauten Bauteilen.
In der Grafik wird die serielle Systemeinbindung des Pufferspeichers
sowie die Einbindung des alternativen Wärmeerzeugers dargestellt.
1
27
26
25
24
23
22

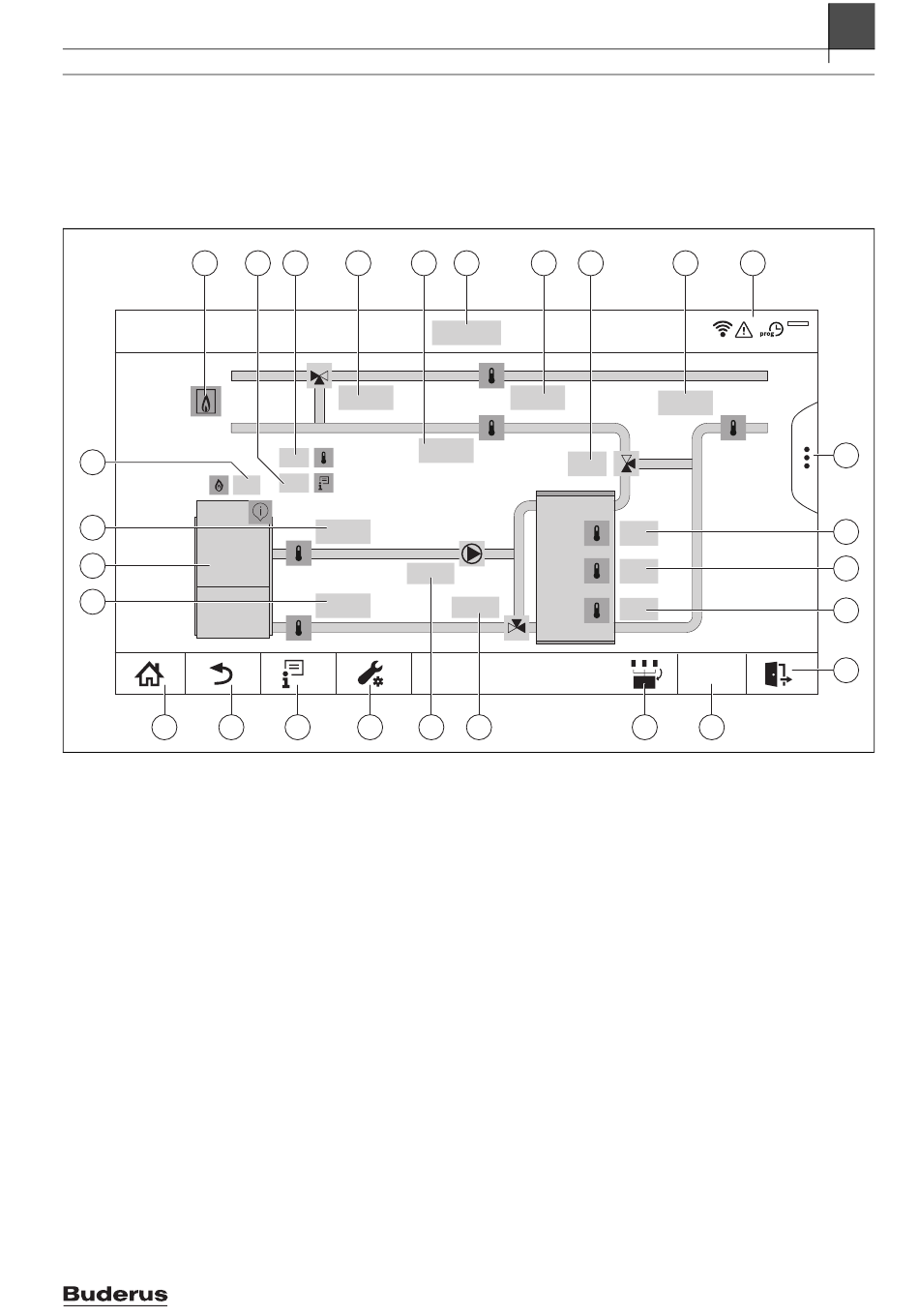

Bild 2
Systemübersicht Puffer-Bypass-Modul (Beispiel), Maximalkonfiguration
[1]
Spitzenlast-Wärmeerzeuger/Wärmequelle
[2]
Anforderung alternativer Wärmeerzeuger
[3]
Aufstellraum-/Umgebungstemperatur
[4]
Stellglied SB-Modul (wenn vorhanden)
[5]
Systemrücklauftemperatur (FSR)
[6]
Gerätename (einstellbar)
[7]
Systemvorlauftemperatur (FSV)
[8]
Stellglied Wärmeerzeuger (SWE)
[9]
Anlagenrücklauftemperatur (FAR)
[10] Zustandsanzeige/Störungsanzeige/Schaltprogramm
[11] Erweiterte Funktionen, z. B. manuelle Bedienebene
(Wird nur angezeigt, wenn ein Schaltprogramm aktiv ist.)
[12] Puffertemperatur oben (FPO)
[13] Puffertemperatur Mitte (FPM)
[14] Puffertemperatur unten (FPU)
Logaflow – 6720883010 (2020/11)
2
3
4
5
21
20
19
6
7
8
18
17
[15] Logout (Wird nur angezeigt, wenn die Funktion Auto Login nicht
aktiv ist.)
[16] Uhrzeit
[17] Feld, um zurück in die Systemübersicht zu gelangen
[18] Stellglied alternativer Wärmeerzeuger-Rücklauf (SWR)
[19] Pumpe alternativer Wärmeerzeuger (PWE)
[20] Serviceebene
[21] Info-Menü
[22] Feld, um zurück auf die vorherige Ebene/zum vorherigen Bild zu
gelangen
[23] Feld, um zurück in die Modulübersicht zu gelangen
[24] Rücklauftemperatur alternativer Wärmeerzeuger (FWR)
[25] Alternativer Wärmeerzeuger
[26] Vorlauftemperatur alternativer Wärmeerzeuger (FWV)
[27] Leistung des alternativen Wärmeerzeugers
6
Systemübersicht
9
10
11
12
13
14
15
12:00
16
0010035746-002
