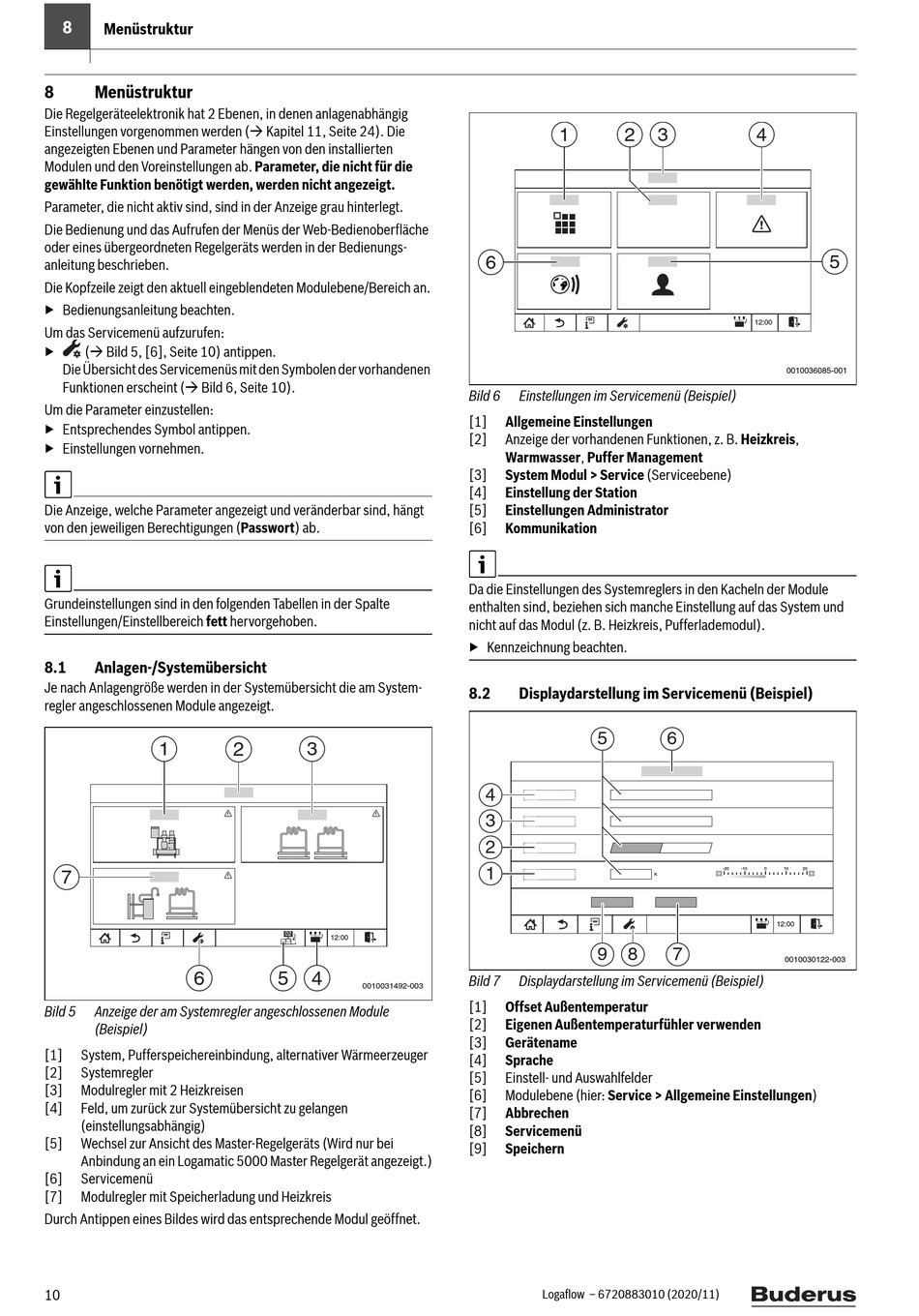

Menüstruktur
8
Menüstruktur
Die Regelgeräteelektronik hat 2 Ebenen, in denen anlagenabhängig
Einstellungen vorgenommen werden ( Kapitel 11, Seite 24). Die
angezeigten Ebenen und Parameter hängen von den installierten
Modulen und den Voreinstellungen ab. Parameter, die nicht für die
gewählte Funktion benötigt werden, werden nicht angezeigt.
Parameter, die nicht aktiv sind, sind in der Anzeige grau hinterlegt.
Die Bedienung und das Aufrufen der Menüs der Web-Bedienoberfläche
oder eines übergeordneten Regelgeräts werden in der Bedienungs-
anleitung beschrieben.
Die Kopfzeile zeigt den aktuell eingeblendeten Modulebene/Bereich an.
▶ Bedienungsanleitung beachten.
Um das Servicemenü aufzurufen:
▶
( Bild 5, [6], Seite 10) antippen.
Die Übersicht des Servicemenüs mit den Symbolen der vorhandenen
Funktionen erscheint ( Bild 6, Seite 10).
Um die Parameter einzustellen:
▶ Entsprechendes Symbol antippen.
▶ Einstellungen vornehmen.
Die Anzeige, welche Parameter angezeigt und veränderbar sind, hängt
von den jeweiligen Berechtigungen (Passwort) ab.
Grundeinstellungen sind in den folgenden Tabellen in der Spalte
Einstellungen/Einstellbereich fett hervorgehoben.
8.1
Anlagen-/Systemübersicht
Je nach Anlagengröße werden in der Systemübersicht die am System-
regler angeschlossenen Module angezeigt.
1
7
6
Bild 5
Anzeige der am Systemregler angeschlossenen Module
(Beispiel)
[1]
System, Pufferspeichereinbindung, alternativer Wärmeerzeuger
[2]
Systemregler
[3]
Modulregler mit 2 Heizkreisen
[4]
Feld, um zurück zur Systemübersicht zu gelangen
(einstellungsabhängig)
[5]
Wechsel zur Ansicht des Master-Regelgeräts (Wird nur bei
Anbindung an ein Logamatic 5000 Master Regelgerät angezeigt.)
[6]
Servicemenü
[7]
Modulregler mit Speicherladung und Heizkreis
Durch Antippen eines Bildes wird das entsprechende Modul geöffnet.
10
2
3
02
12:00
5
4
0010031492-003
1
2
6
Bild 6
Einstellungen im Servicemenü (Beispiel)
[1]
Allgemeine Einstellungen
[2]
Anzeige der vorhandenen Funktionen, z. B. Heizkreis,
Warmwasser, Puffer Management
[3]
System Modul > Service (Serviceebene)
[4]
Einstellung der Station
[5]
Einstellungen Administrator
[6]
Kommunikation
Da die Einstellungen des Systemreglers in den Kacheln der Module
enthalten sind, beziehen sich manche Einstellung auf das System und
nicht auf das Modul (z. B. Heizkreis, Pufferlademodul).
▶ Kennzeichnung beachten.
8.2
Displaydarstellung im Servicemenü (Beispiel)
5
4
3
2
1
9
8
Bild 7
Displaydarstellung im Servicemenü (Beispiel)
[1]
Offset Außentemperatur
[2]
Eigenen Außentemperaturfühler verwenden
[3]
Gerätename
[4]
Sprache
[5]
Einstell- und Auswahlfelder
[6]
Modulebene (hier: Service > Allgemeine Einstellungen)
[7]
Abbrechen
[8]
Servicemenü
[9]
Speichern
Logaflow – 6720883010 (2020/11)
3
4
12:00
0010036085-001
6
-20
-10
0
10
20
K
12:00
7
0010030122-003
5
