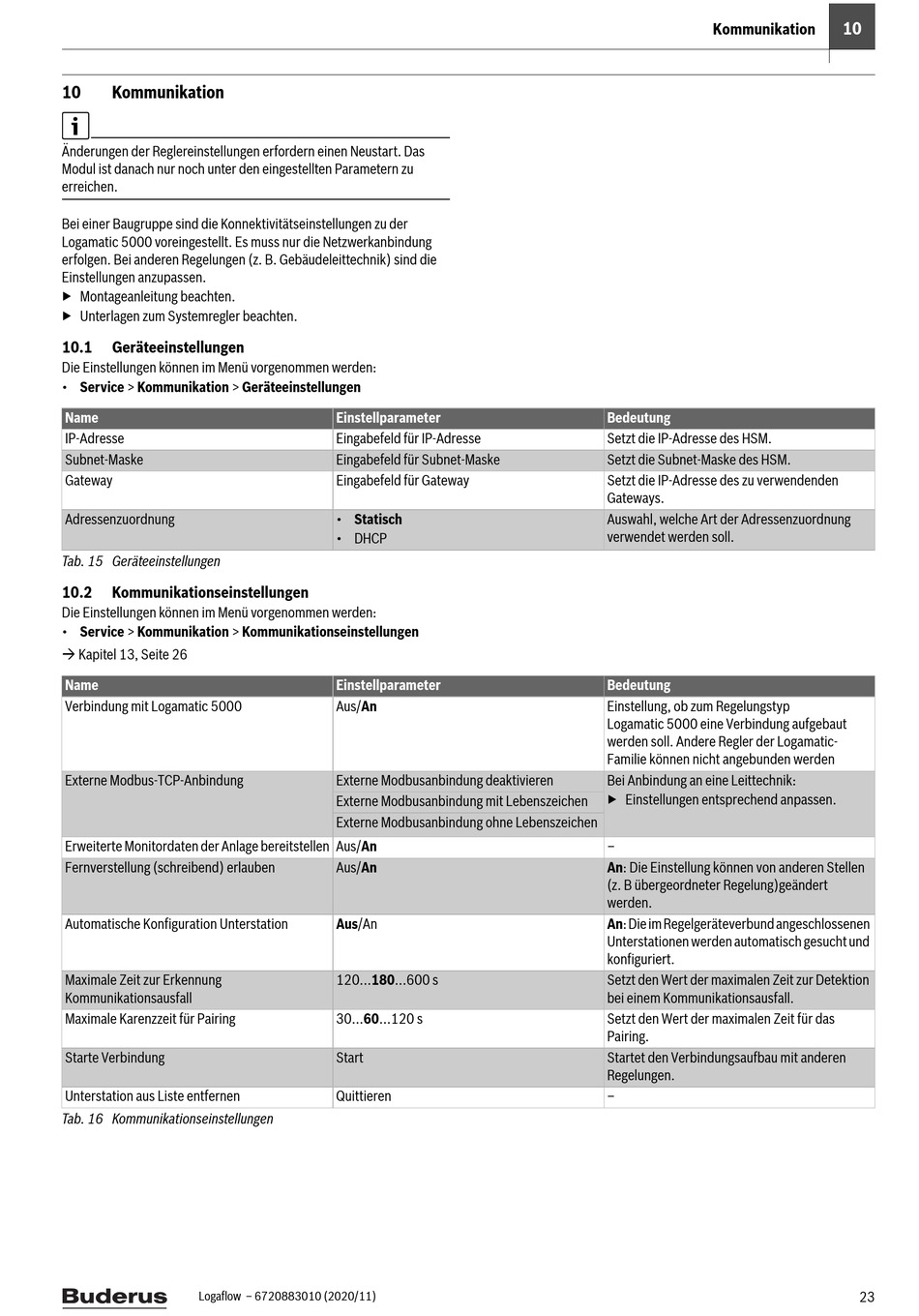

10
Kommunikation
Änderungen der Reglereinstellungen erfordern einen Neustart. Das
Modul ist danach nur noch unter den eingestellten Parametern zu
erreichen.
Bei einer Baugruppe sind die Konnektivitätseinstellungen zu der
Logamatic 5000 voreingestellt. Es muss nur die Netzwerkanbindung
erfolgen. Bei anderen Regelungen (z. B. Gebäudeleittechnik) sind die
Einstellungen anzupassen.
▶ Montageanleitung beachten.
▶ Unterlagen zum Systemregler beachten.
10.1
Geräteeinstellungen
Die Einstellungen können im Menü vorgenommen werden:
• Service > Kommunikation > Geräteeinstellungen
Name
IP-Adresse
Subnet-Maske
Gateway
Adressenzuordnung
Tab. 15 Geräteeinstellungen
10.2
Kommunikationseinstellungen
Die Einstellungen können im Menü vorgenommen werden:
• Service > Kommunikation > Kommunikationseinstellungen
Kapitel 13, Seite 26
Name
Verbindung mit Logamatic 5000
Externe Modbus-TCP-Anbindung
Erweiterte Monitordaten der Anlage bereitstellen Aus/An
Fernverstellung (schreibend) erlauben
Automatische Konfiguration Unterstation
Maximale Zeit zur Erkennung
Kommunikationsausfall
Maximale Karenzzeit für Pairing
Starte Verbindung
Unterstation aus Liste entfernen
Tab. 16 Kommunikationseinstellungen
Logaflow – 6720883010 (2020/11)
Einstellparameter
Eingabefeld für IP-Adresse
Eingabefeld für Subnet-Maske
Eingabefeld für Gateway
• Statisch
• DHCP
Einstellparameter
Aus/An
Externe Modbusanbindung deaktivieren
Externe Modbusanbindung mit Lebenszeichen
Externe Modbusanbindung ohne Lebenszeichen
Aus/An
Aus/An
120...180...600 s
30...60...120 s
Start
Quittieren
Kommunikation
Bedeutung
Setzt die IP-Adresse des HSM.
Setzt die Subnet-Maske des HSM.
Setzt die IP-Adresse des zu verwendenden
Gateways.
Auswahl, welche Art der Adressenzuordnung
verwendet werden soll.
Bedeutung
Einstellung, ob zum Regelungstyp
Logamatic 5000 eine Verbindung aufgebaut
werden soll. Andere Regler der Logamatic-
Familie können nicht angebunden werden
Bei Anbindung an eine Leittechnik:
▶ Einstellungen entsprechend anpassen.
–
An: Die Einstellung können von anderen Stellen
(z. B übergeordneter Regelung)geändert
werden.
An: Die im Regelgeräteverbund angeschlossenen
Unterstationen werden automatisch gesucht und
konfiguriert.
Setzt den Wert der maximalen Zeit zur Detektion
bei einem Kommunikationsausfall.
Setzt den Wert der maximalen Zeit für das
Pairing.
Startet den Verbindungsaufbau mit anderen
Regelungen.
–
10
23
