Nussbaum RN ThermControl Montageanleitung Seite 49

1. Stock
Erdgeschoss
Keller

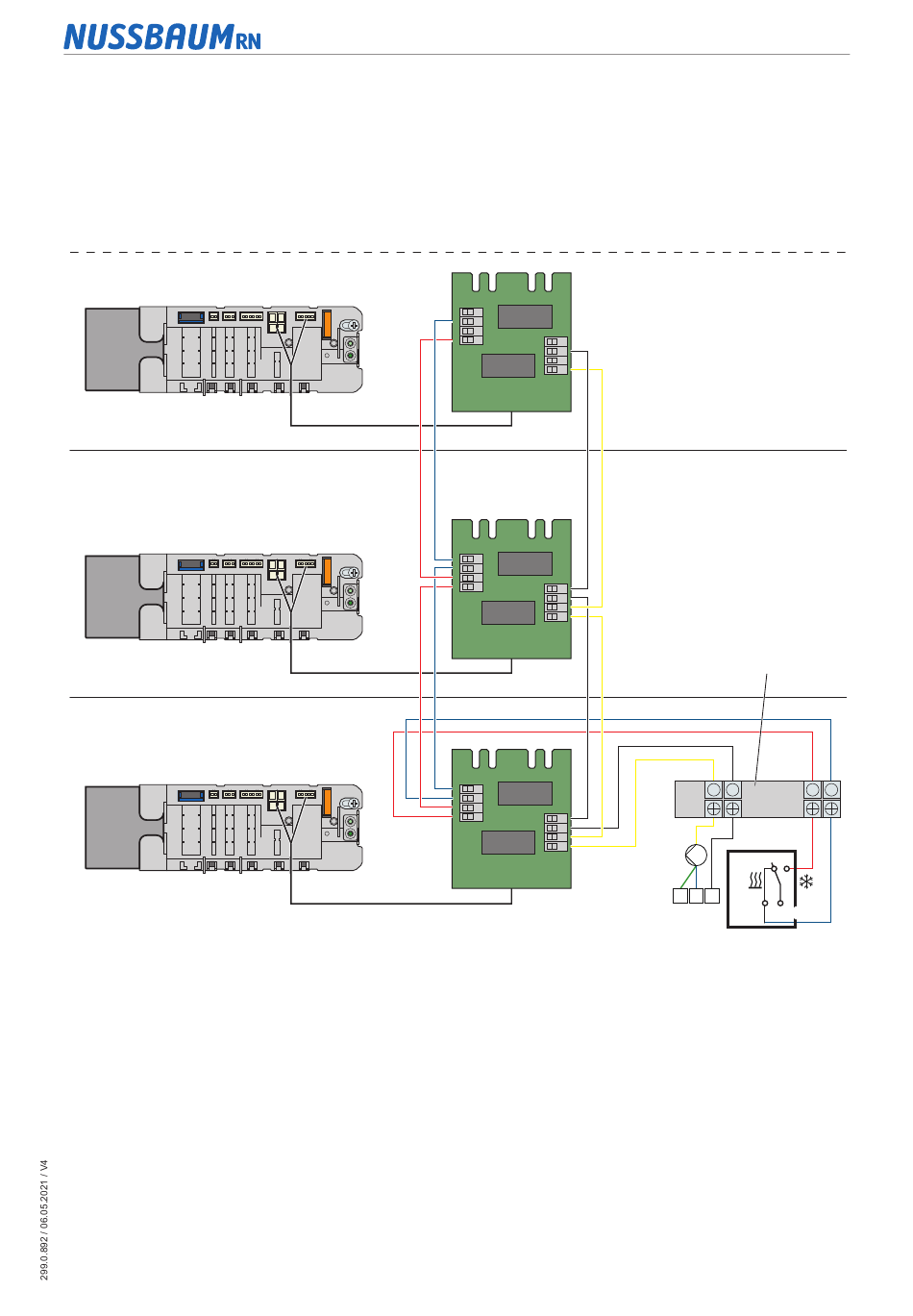

Abb. 4: Schaltschema
Montage:
1. Die Basis-Regeleinheit stromlos schalten und das Gehäuseoberteil abnehmen.
2. Den Stecker des Anschlusskabels bis zum Einrasten in die Steckerbuchse der
Basis-Regeleinheit stecken.
3. Das 2-adrige Kabel in die Kabelklemme stecken, das grüne Kabel
links (-), das gelbe rechts (+).
4. Alle weiteren Anschlüsse gemäss Schaltschema durchführen.
CO-Contact
CO-Contact
CO-Contact
Montageanleitung
1
1
2
2
4
4
3
3
ex. Contact
1
1
2
2
4
4
3
3
ex. Contact
1
1
2
2
4
4
3
3
ex. Contact
9 | Schnittstellen
Heizung/Kühlung
0V 24V DC/AC
PL N L
24V DC/AC
