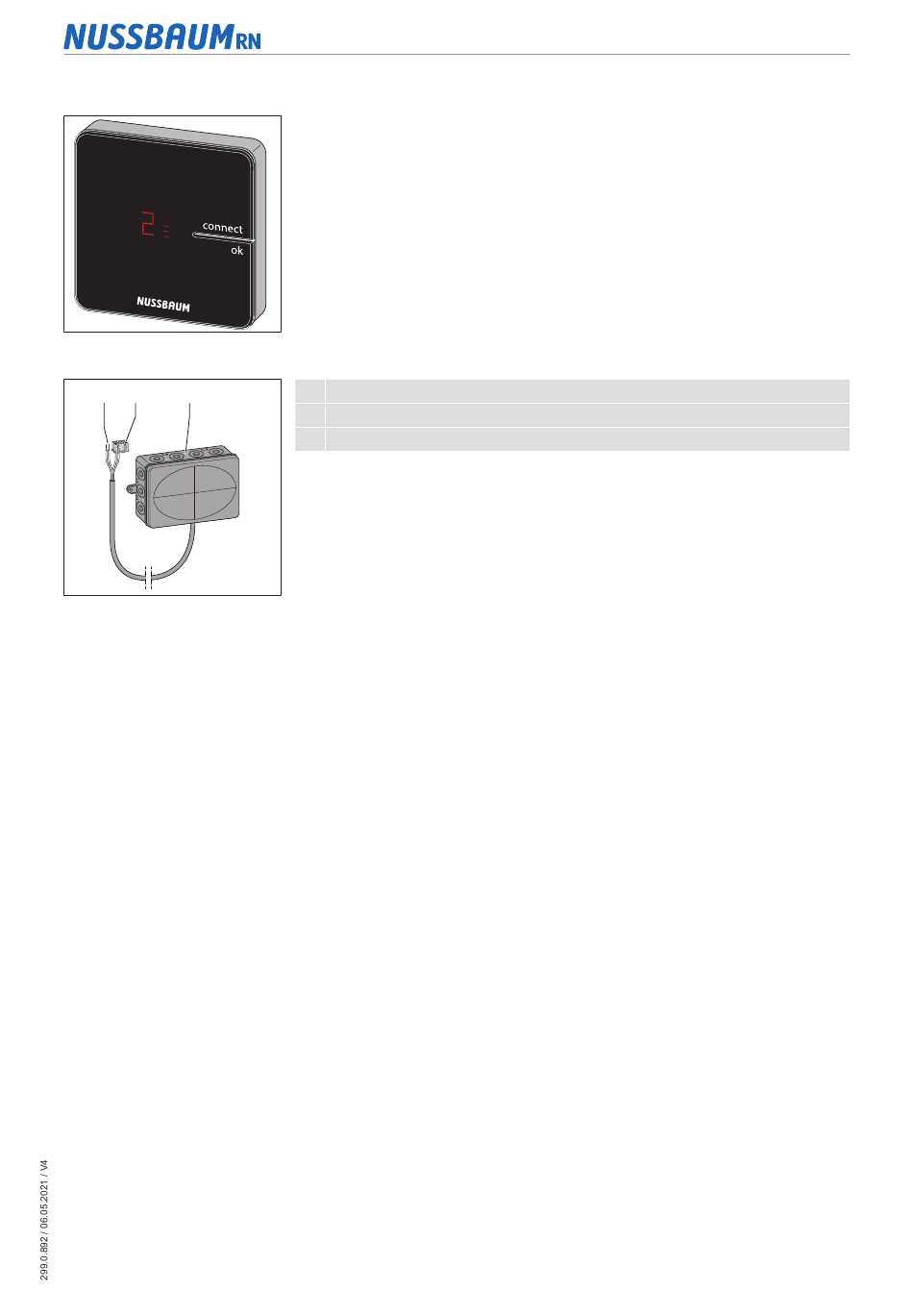

3.4.11 Therm-Control-Funkverstärker (Option)
3.4.12 Therm-Control-Relais-Box (Option)
1
2
3
Der Therm-Control-Funkverstärker 56021 dient der Erweiterung der Funkreichwei-
te für max. 8 Raumthermostate. Raumthermostate kommunizieren mit der Basis-Re-
geleinheit über die Funkfrequenz 868 MHz. Wird mit zunehmendem Geräteabstand
das Funksignal zu schwach, können zur Stabilisierung des Signals 1 bis maximal 2
Funkverstärker in die Funkstrecke eingebaut werden. Gleichzeitig können maximal
2 Funkverstärker parallel an eine Basis-Regeleinheit angemeldet werden.
Die Reichweite des Funkverstärkers im Gebäude beträgt ca. 25 m.
Für den Funkverstärker ist ein 230 V Netzanschluss erforderlich.
1
Kabelende 2-adrig
2
Kabelende mit Stecker
3
Gehäuse mit Kabeleinführung
Die Therm-Control-Relais-Box 56016 ermöglicht den Anschluss von potentialfrei-
em Kontakt und das automatische Umschalten zwischen Heiz- und Kühlbetrieb.
Die Relais-Box bietet zwei Funktionen:
• Changeover-Kontakt: Bei der Umschaltung zwischen Heiz- und Kühlbe-
trieb, auch Changeover genannt, kann die Regelung der Raumtemperatur mit
dem Wärme- oder Kälteerzeuger verbunden werden.
• Externer Kontakt: Mit dem externen Kontakt können Geräte (z. B. Heiz-
kreispumpen) geschaltet werden. Der Stromkreis wird geschlossen, wenn ein
Stellantrieb einer Basis-Regeleinheit öffnet.
Pro Basis-Regeleinheit muss jeweils eine Relais-Box angeschlossen werden.
Montageanleitung
3 | Produktbeschreibung
19
