Nussbaum 56016 Montageanleitung

Montageanleitung
1 Zielgruppen
2 Sicherheit
2.1 Elektrische Risiken
3 Therm-Control-Relais-Box (Option)
1 2 3

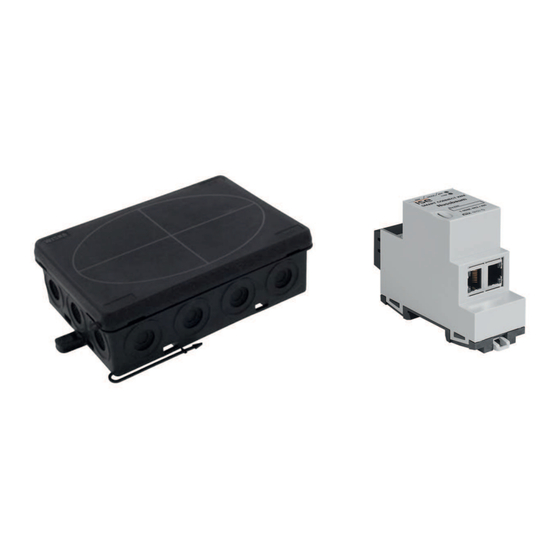

56016 - Therm-Control-Relais-Box
56034 - Therm-Control-KNX-Modul
Die Informationen in diesem Dokument richten sich an folgende Personengrup-
pen:
• Heizungs- und Sanitärfachkräfte bzw. unterwiesenes Fachpersonal
• Elektrofachkräfte
Die Anwendung von Nussbaum Produkten muss unter Einhaltung der allgemein
anerkannten Regeln der Technik und der Nussbaum Anleitungen erfolgen.
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensge-
fahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann
lebensgefährlich sein.
• Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen
lassen.
• Vor Beginn der Arbeiten an aktiven Teilen elektrischer Anlagen und Be-
triebsmittel den spannungsfreien Zustand herstellen und für die Dauer der
Arbeiten sicherstellen.
1 Kabelende 2-adrig
2 Kabelende mit Stecker
3 Gehäuse mit Kabeleinführung
Die Therm-Control-Relais-Box 56016 ermöglicht den Anschluss von potentialfrei-
em Kontakt und das automatische Umschalten zwischen Heiz- und Kühlbetrieb.
Die Relais-Box bietet zwei Funktionen:
• Changeover-Kontakt: Bei der Umschaltung zwischen Heiz- und Kühlbe-
trieb, auch Changeover genannt, kann die Regelung der Raumtemperatur
mit dem Wärme- oder Kälteerzeuger verbunden werden.
• Externer Kontakt: Mit dem externen Kontakt können Geräte (z. B. Heiz-
kreispumpen) geschaltet werden. Der Stromkreis wird geschlossen, wenn
ein Stellantrieb einer Basis-Regeleinheit öffnet.
Pro Basis-Regeleinheit muss jeweils eine Relais-Box angeschlossen werden.
