RZW01.1 Bremswiderstand
Anschluss
Grenzbelastbarkeit
Die Klemme C des Bremswiderstandes mit der Klemme X1.C des Um-
richter verbinden. Klemme F des Bremswiderstandes mit Klemme X1.F
am Umrichter verbinden. Die Schutzleiteranschlüsse sind mit einem
Leitungsquerschnitt von mindestens 10 mm
Die Bremswiderstände 055 und 075 bestehen jeweils aus zwei Wider-
ständen der Größenklasse B und C. Die Klemmen C und F beider Wider-
stände sind mit dem gelieferten Kabelsatz zu verbinden.
Abb.: 8-2

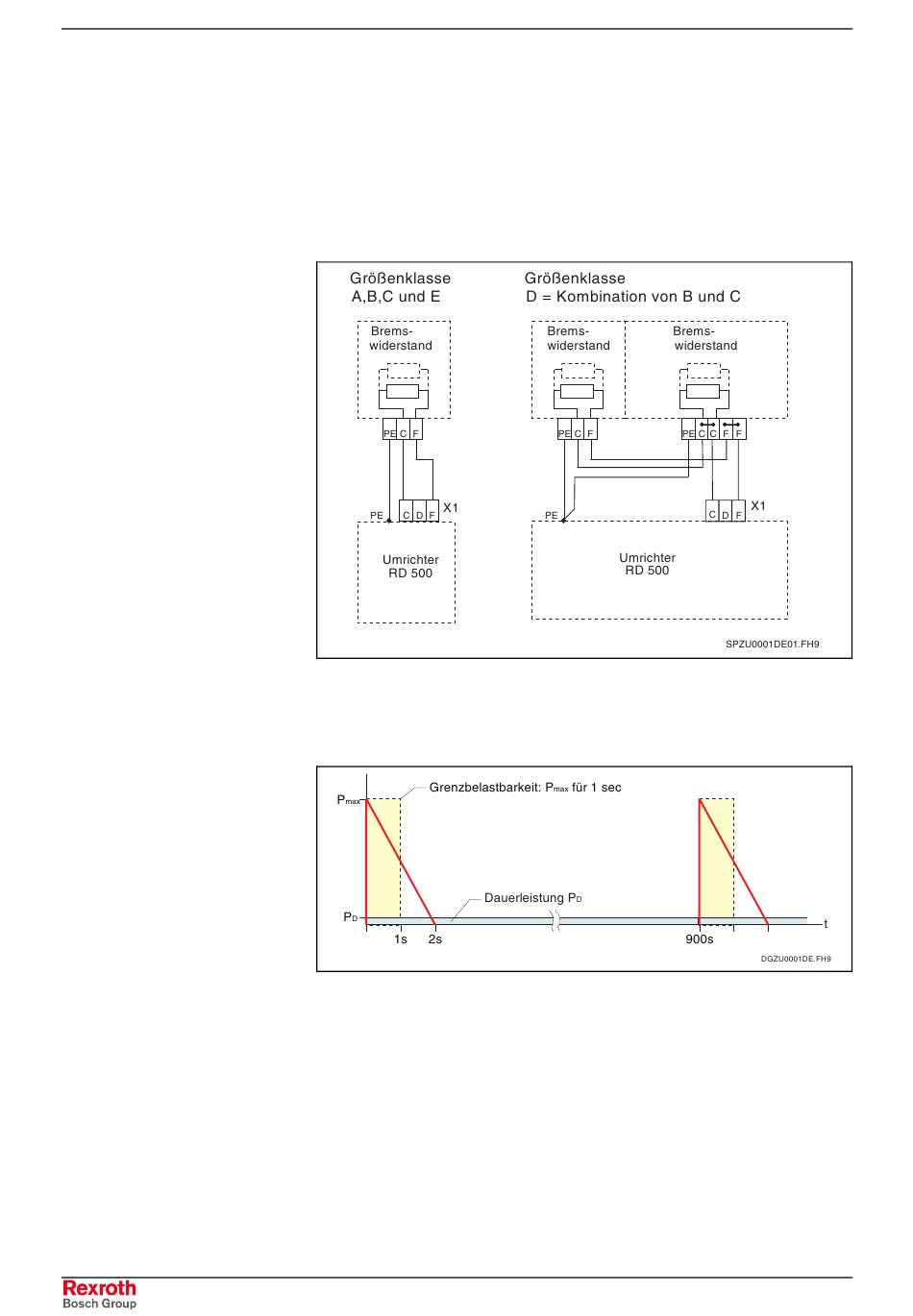

Anschlussschaltbild Bremswiderstände
Abb.: 8-3
Grenzbelastung Bremswiderstände
Für viele Anwendungen wird die Grenzbelastbarkeit der Widerstände
nicht erreicht. Da sich die dann möglichen Brems- und Pausenzeiten nicht
linear ändern, empfiehlt sich eine genaue Belastungsberechnung.
Siehe Abb.: 8-10
Zubehör RD500
²
Cu auszuführen.
