Zubehör RD500
6.3
Anschluss
Anschlussbeispiele
DOK-RD500*-RD500*SUPPL-FK03-DE-P
U1, V1, W1:
Eingang des Motorfilters
U2, V2, W2:
Ausgang des Motorfilters

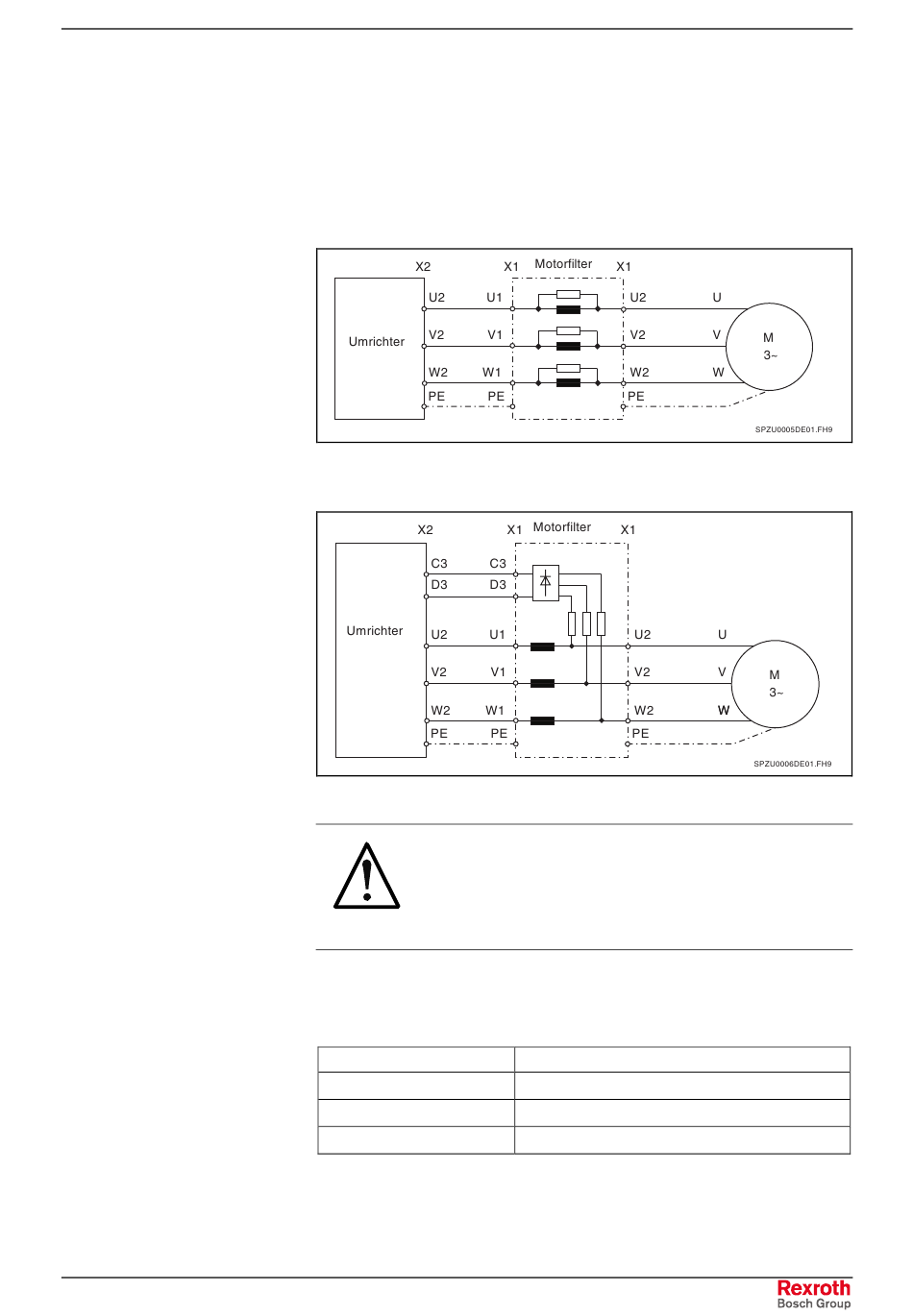

Abb.: 6-10 Anschluss-Schaltbild: 010 / 030 / 056 / 099 / 165 / 230 / 350 /
008 / 028 / 054
Abb.: 6-11
Anschluss-Schaltbild: 108 / 130
Beschädigungen durch Überlastung des
Bauteiles!
⇒ Verbindung C3, D3 zum Umrichter muss hergestellt
werden, sonst besteht die Gefahr, dass der
VORSICHT
Motorfilter beschädigt wird.
Bei Verwendung der Motorfilter RZM01.1-5-108 und RZM01.1-5-130
muss beim Umrichter die Zusatzfunktion L1 vorhanden sein.
Folgende Verdrahtungsquerschnitte sind zu beachten:
Größenklasse
C
D
E
Tab.: 6-12: Kabelquerschnitt für Kabelverbindung C3 und D3
RZM01.1 Motorfilter
Kabelquerschnitt
4 mm²
6 mm²
10 mm²
6-7
