RZS01.1 Sinusfilter
7.3
Anschluss
Anschlussbeispiel
Projektierungshinweise
Anschluss-Spannung 400 V:
Anschluss-Spannung 500 V:
U1, V1, W1:
Eingang des Sinusfilters
U2, V2, W2:
Ausgang des Sinusfilters

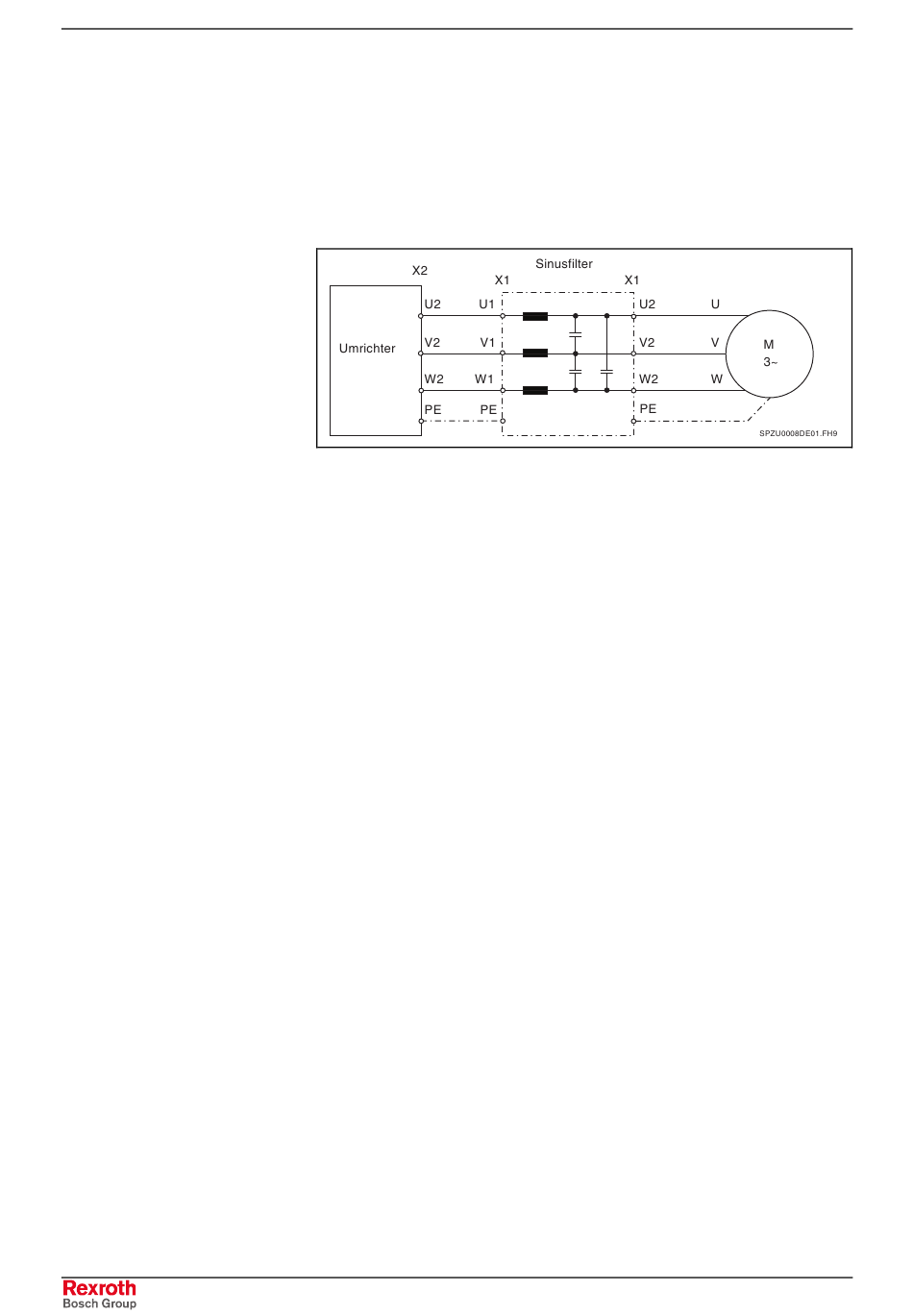

Abb.: 7-10 Anschluss-Schaltbild RZS01.1
Das Ausgangsfilter kann nur mit Pulsfrequenzen ab f
werden.
Im Mittel darf der angegebene Nennstrom des Ausgangsfilters nicht
überschritten werden.
Die durch das Ausgangsfilter verursachte Spannungsminderung ist vom
Laststrom, dessen cosϕ und von f
∆U bei I
<10 V (typisch)
nenn
∆U bei I
<15 V (typisch)
nenn
Zubehör RD500
= 8 kHz betrieben
p
abhängig.
