Bosch Rexroth RD 500 Funktionsbeschreibung Seite 83

Zubehör RD500
DOK-RD500*-RD500*SUPPL-FK03-DE-P
Ermittlung der maximal zulässigen Bremszeit t
Im oberen Diagramm 1 ist die thermische Zeitkonstante der Standard -
Widerstände bis Leistungsklasse 110 als Kennlinie eingezeichnet. Mit
dem Verhältnis der mittleren Bremsleistung P
Bremswiderstandes P
D
zur Kennlinie und liest darunter auf der x-Achse den Wert für die maxi-
male Bremszeit t ab.
Bmax
Ermittlung der erforderlichen Pausenzeit t
Im unteren Diagramm 2 ist eine Kennlinienschar für verschiedene Ver-
hältnisse P / P eingezeichnet. Mit der tatsächlich zum Einsatz kom-
Bm D
menden Bremszeit geht man bis zu der Kennlinie P
an der y-Achse die erforderliche Pausenzeit t

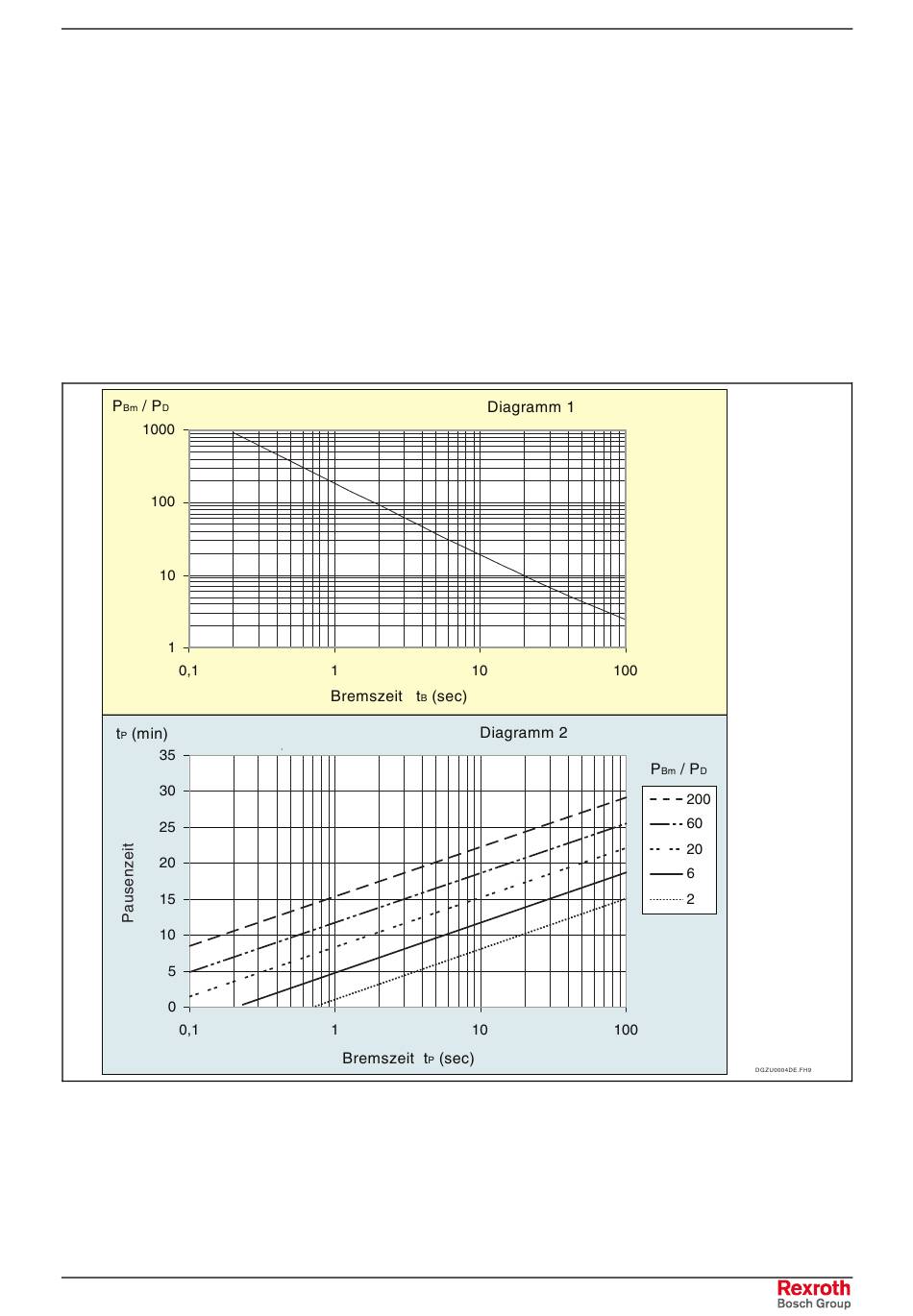

Abb.: 8-9 Belastungsdiagramm
110 kW
RZW01.1 Bremswiderstand
Bm
geht man von der y-Achse aus nach rechts bis
ab.
P
Bremswiderstände
8-7
Bmax
zur Dauerleistung des
P
/ P und liest dann
Bm D
bis Leistungsklasse
