5-10
RZK0x.1 Externer Wärmetauscher
PE-Anschluss
Leistungs- Anzahl
klasse in kW Wärmetauscher
132 1 x 132
160 1 x 160
200 1 x 200
315 2 x 160
400 2 x 200
5.4

Anschluss

Die Erdung, bei der Schrankdachmontage findet entweder: über das
Schrankdach statt; dabei ist die Erdverbindung über die Befestigungs-
schrauben mit einer Kontakt- oder Kratzscheibe sicherzustellen.
- oder -
an dem PE-Anschluss an der Außenseite des Wärmetauschers.
Hinweis: Auf ausreichenden Mindestquerschnitt des Schutzleiters nach
DIN VDE 0298 Teil 4 bzw. VDE 0100 Seite 258 -Zuordnung
des Schutzleiters- ist zu achten.
Bei Option externem Bremswiderstand mit Wärmetauscher ist folgendes
zu beachten.
• Die Kabel sind kurzschlussfest vom Typ NSGAFÖU
• Die Anschlussquerschnitte und Schutzleitungsquerschnitte sind der
Tabelle zu entnehmen.
Größenklasse Querschnitt für
der FU BW-Leitung in mm²
G 2 x 16
G 2 x 16
G 2 x 16
H 4 x 16
H 4 x 16
Tab.: 5-3: Leitungsquerschnitt bei Option Bremswiderstand

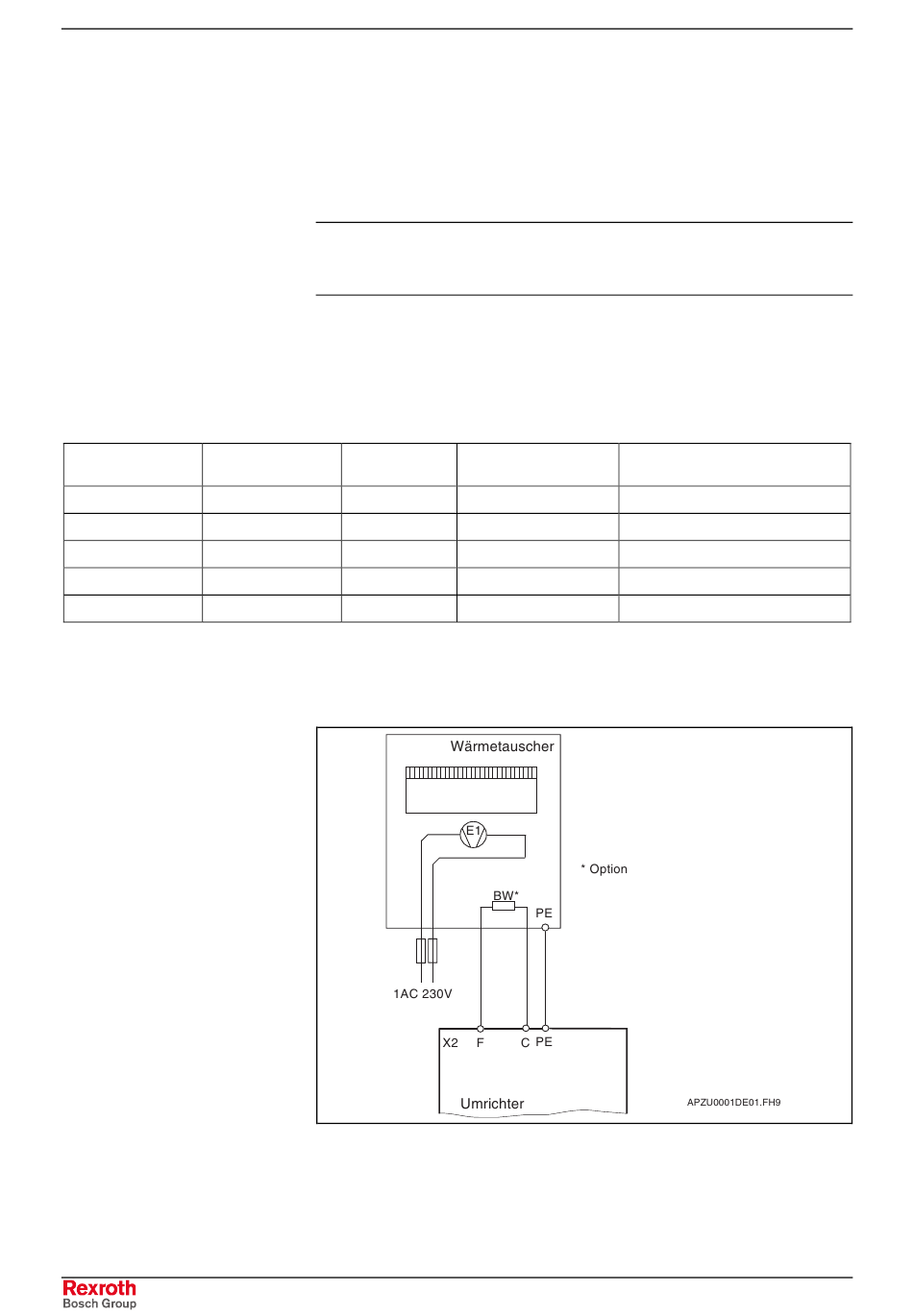

Abb.: 5-12 Anschluss Wärmetauscher
An den Wärmetauscher können so viele Frequenzumrichter angeschlos-
sen werden, solange die Summe aller Umrichtereinzelverluste die Kühl-
leistung nicht übersteigt.
Zubehör RD500
Empfohlener Querschnitt für
Schutzleiter in mm²
1 x 16 (AWG 4)
1 x 16 (AWG 4)
1 x 16 (AWG 4)
2 x 16 (AWG 4)
2 x 16 (AWG 4)
DOK-RD500*-RD500*SUPPL-FK03-DE-P
