Zubehör RD500

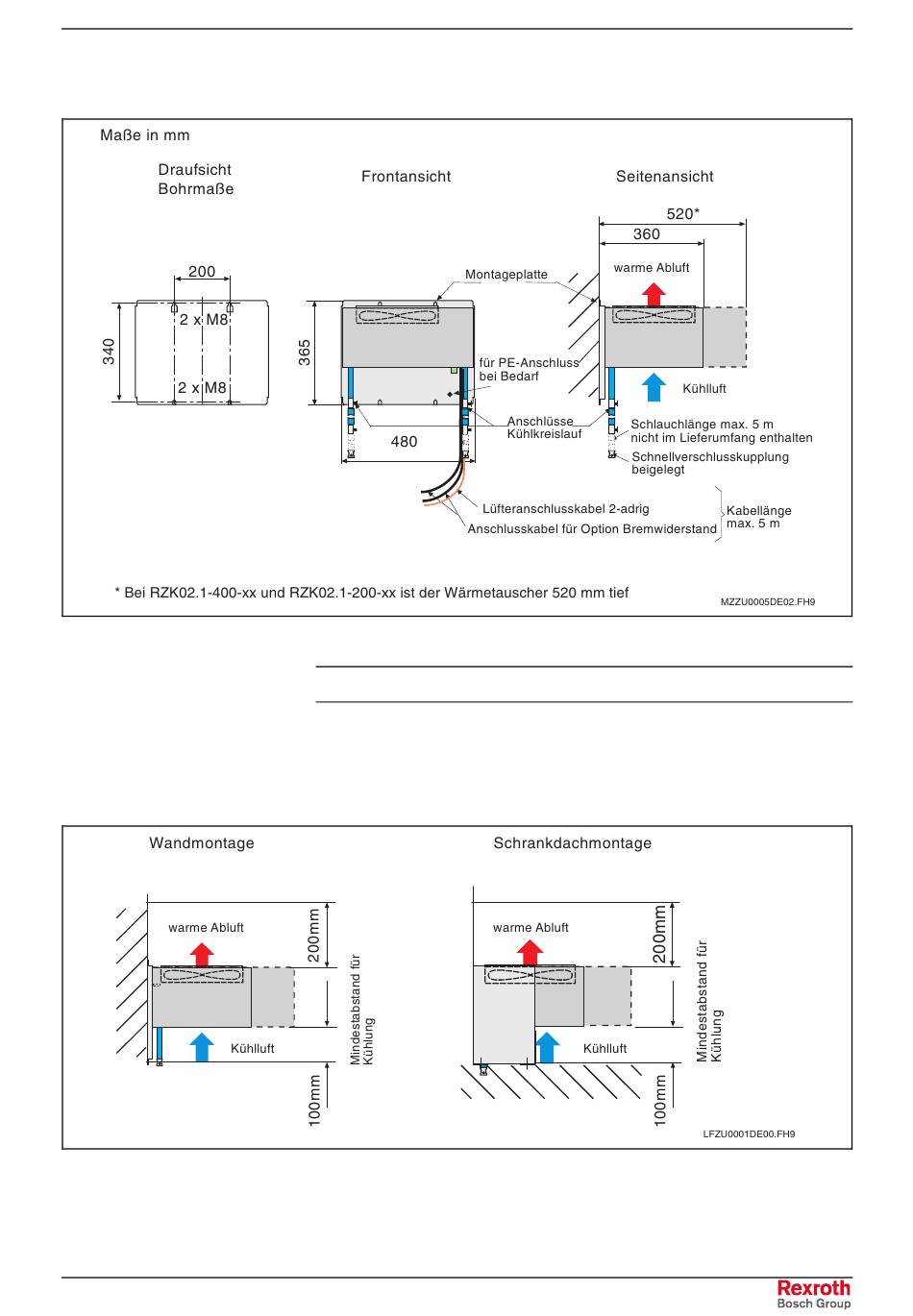

Maßzeichnungen RZK02.1 externer Wärmetauscher für Wandmontage
Mindestabstand
DOK-RD500*-RD500*SUPPL-FK03-DE-P
Abb.: 5-10
Wärmetauscher für Wandmontage
Hinweis: Die maximale Montageentfernung beträgt 5 m
Der Abstand für Kühlluft und für die warme Abluft muss eingehalten wer-
den.
Abb.: 5-11 Mindestabstand für Kühlung
RZK0x.1 Externer Wärmetauscher
5-9
