8-6
RZW01.1 Bremswiderstand

Belastungsdiagramm

Für Bremsvorgänge beim Stillsetzen und Reversieren

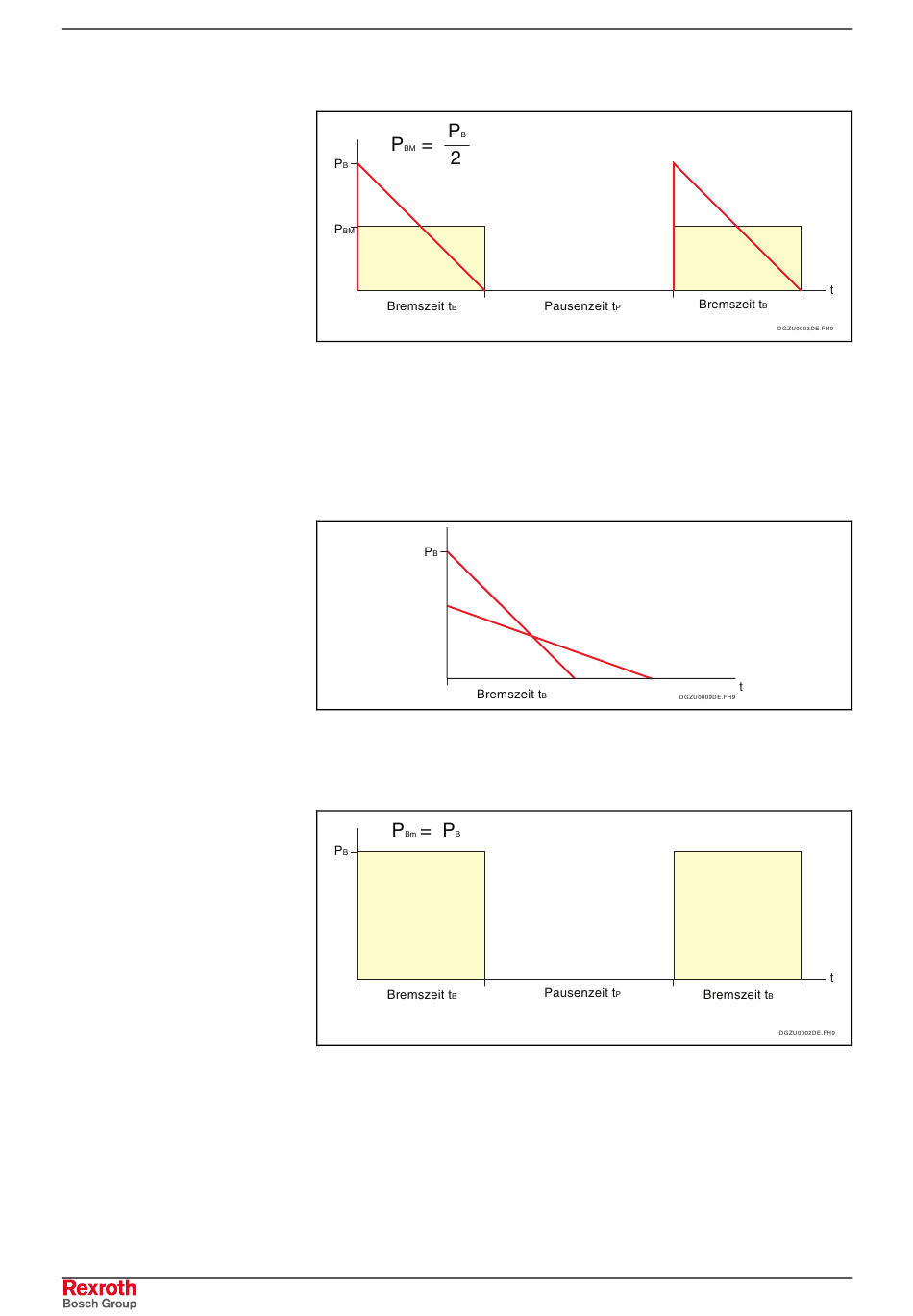

Abb.: 8-6 Belastungsdiagramm Stillsetzen und Reversieren
Die zum Stillsetzten erforderliche Energie wird durch die technologische
Anordnung bestimmt.
Deshalb wird die erforderliche Bremsleistung von der gewählten Brems-
zeit beeinflusst.
Verkürzung der Bremszeit erhöht die Bremsleistung, Verlängerung der
Bremszeit verringert die Bremsleistung.
Abb.: 8-7 Einfluss der Bremszeit auf die Bremsleistung
Für generatorischen Betrieb bei konstanter Drehzahl
Abb.: 8-8 Belastungsdiagramm generatorischer Betrieb
Das Belastungsdiagramm dient der Ermittlung von zulässigen Bremszei-
ten und notwendigen Pausenzeiten in Abhängigkeit des Verhältnisses der
weiter oben berechneten mittleren Bremsleistung P
P des verwendeten Bremswiderstandes.
D
Zubehör RD500
zur Dauerleistung
BM
DOK-RD500*-RD500*SUPPL-FK03-DE-P
