4 RZF 02.1 Funkentstörfilter
4.1 Beschreibung Funkentstörfilter
Typenschlüssel
DOK-RD500*-RD500*SUPPL-FK03-DE-P
Frequenzumrichter der RD 500 enthalten ein integriertes Funkentstörfilter
für den Anschluss am Industrienetz nach EN61800-3 „EMV-Produktnorm
für drehzahlveränderbare Antriebe zweite Umgebung" (Industrie).
Das Funkentstörfilter RZF dient der zusätzlichen Reduzierung des
Störpegels auf zulässige Grenzwerte für den Anschluss im Wohngebiet.
Es werden damit die Grenzwerte „erste Umgebung" eingehalten.
Die Grenzwerte der Norm EN61800-3 „erste Umgebung" entsprechen
den Grenzwerten der Norm EN55011 Klasse B.
Für Bosch Rexroth werden folgende Netzfilter zur Funkentstörung
verwendet. Diese sind speziell für Bosch Rexroth Antriebssysteme
ausgelegt und bemessen. Bei Verwendung anderer Filterfabrikate kann
eine Netzentstörung auf zulässige Grenzwerte von Bosch Rexroth nicht
zugesichert werden.
1

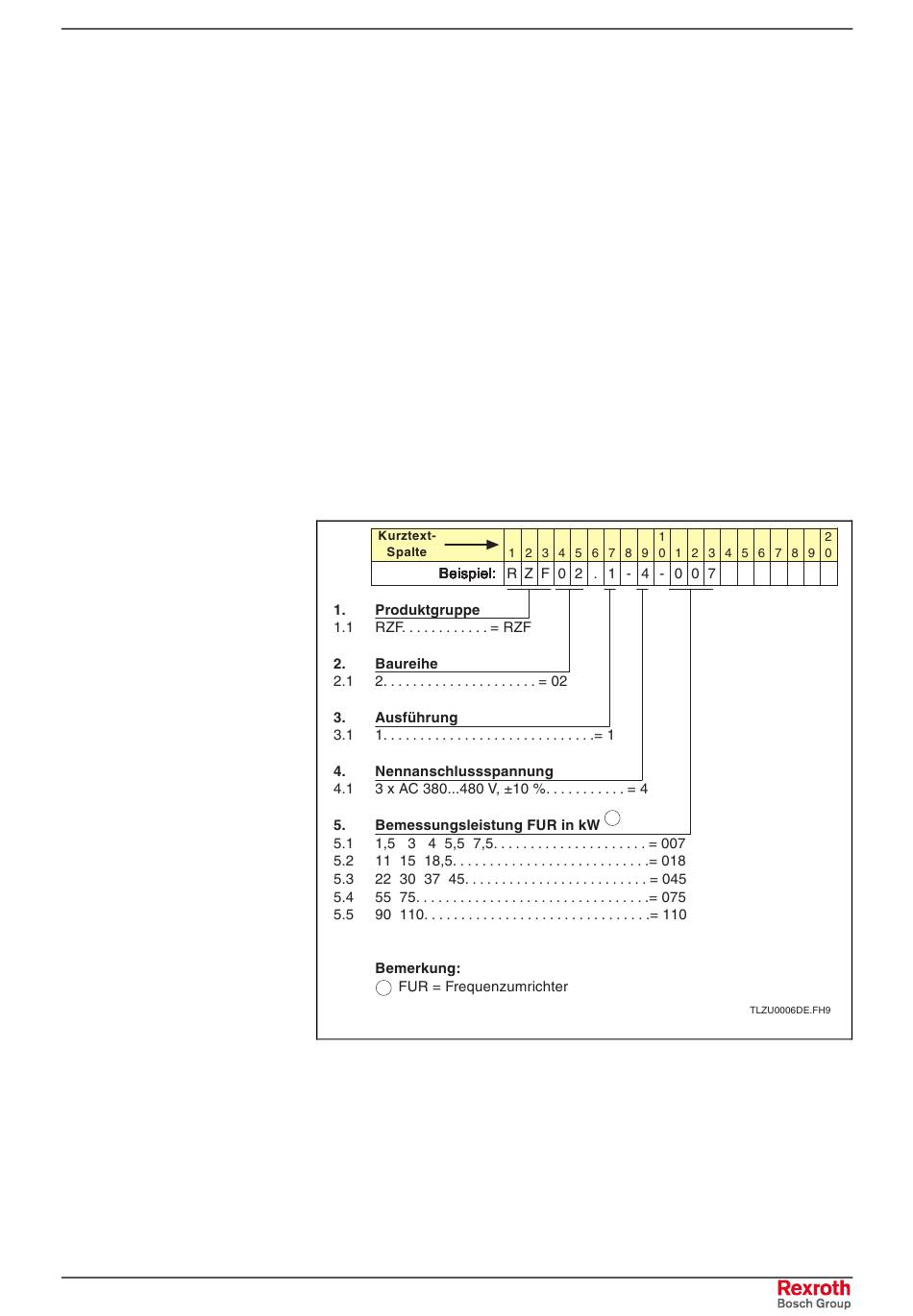

Abb.: 4-1 Typenschlüssel RZF 02.1
