RZW03.1 Verstärkte Bremswiderstände IP23
Anschluss
Leitungsquerschnitt
Typenschild
W
W
1)
Anschluss von 2 Widerstandsgruppen in einem Gehäuse
2)
Anschluss der Widerstände in zwei Gehäusen

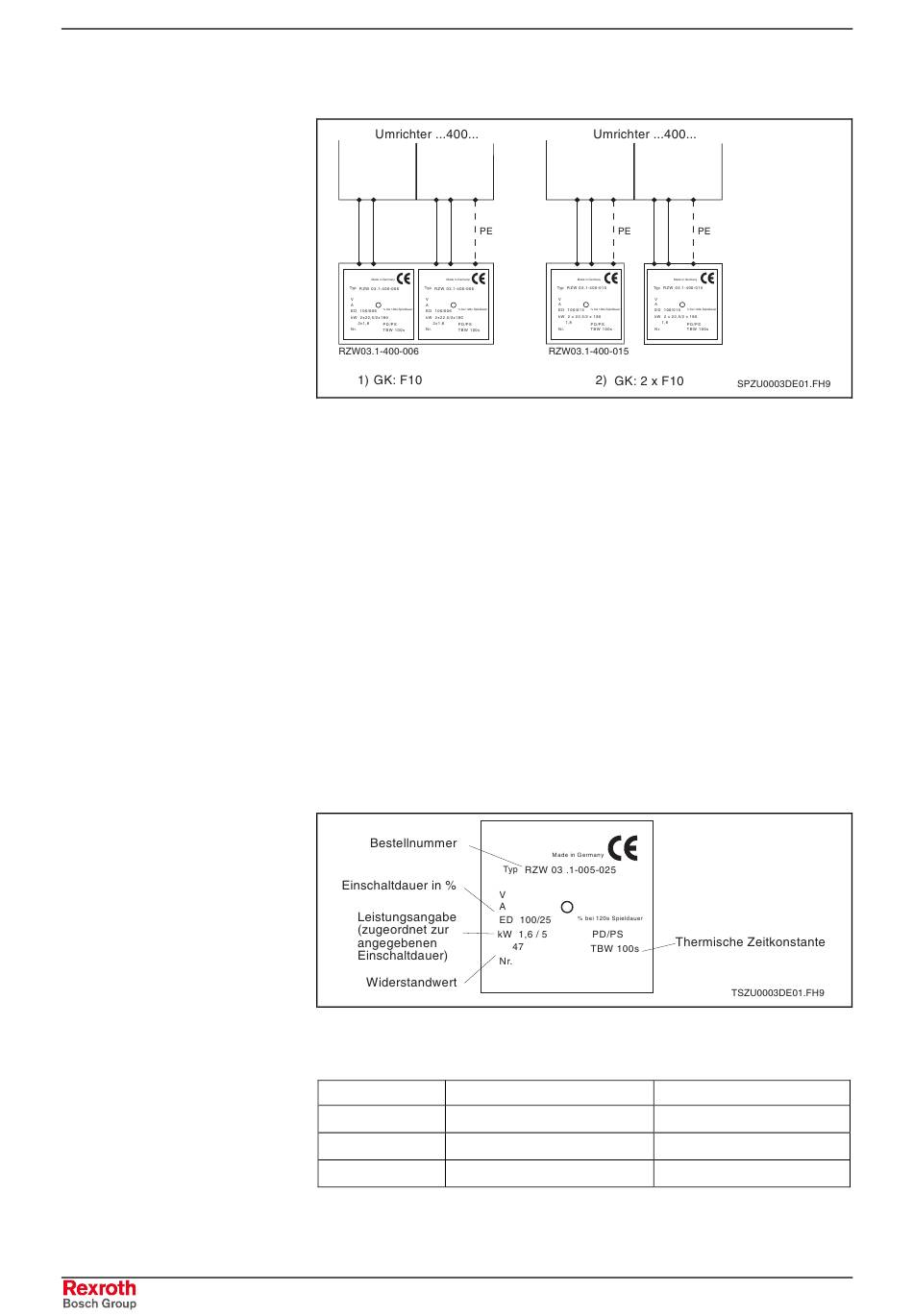

Abb.: 10-2 Anschlussbeispiel getrennte Leitungsführung
Der Schutzleiterquerschnitt muss mindestens 10 mm² (AWG 10) haben
(falls die Leitungsleitungen Kabelquerschnitte >10mm² (AWG 10) aufwei-
sen, muss der Schutzleiter mindestens genauso groß sein).
Für die Leitungsverlegung wird von folgenden
Voraussetzungen ausgegangen
• Die Querschnitte gelten für jeweils eine Phase bei mehrdrähtigen Lei-
tern und werden nach Bestimmungen der VDE0298 festgelegt.
• Bis 50 mm² (AWG1/0) Einzeladern im Kabelkanal
• Ab 70 mm² (AWG2/0) freie, berührungslose Verlegung auf Kabelprit-
sche
Abb.: 10-3 Typenschild
1. Beispiel für Parametrierung:
Parameter
Parametername
P0623
Widerstand
P0624
Leistung
P0625
Thermische Zeitkonstante
Tab.: 10-5 1. Parametrierbeispiel
W
W
W
Parameterwert
47,0 Ω
1,6 kW (Wert für 100 % ED)
150,0 s
