Montage der Chemie-Module
Maßzeichnungen
DOK-RD500*-RD500*SUPPL-FK03-DE-P
Die Chemie-Module haben die gleiche Höhe und Breite wie die Umrichter
Größenklasse A bis C. Sie haben ein Konstruktionsraster von 22,5 mm.
Bei Verwendung von Befestigungsschienen mit Gewindebohrungen im
Konstruktionsraster, können mehrere Geräte ohne Zwischenraum neben-
einander montiert werden.
Bei der Montage sind folgende Punkte zu beachten:
• Die Montage muss senkrecht auf einer ebenen Anbaufläche erfolgen.
• Bei der Schrankmontage muss der Kühlluftbedarf der eingebauten
Geräte berechnet und die Schrankbelüftung entsprechend dimensio-
niert werden.
• Das Metallgehäuse des Chemie-Moduls ist flächig und gut leitend mit
dem Schaltschrank oder dem Montageblech zu verbinden. Gegebe-
nenfalls Kontakt- oder Kratzscheiben verwenden.
• Die benötigten Befestigungsschrauben sind in den Bohrschablonen
der Maßzeichnungen angegeben.

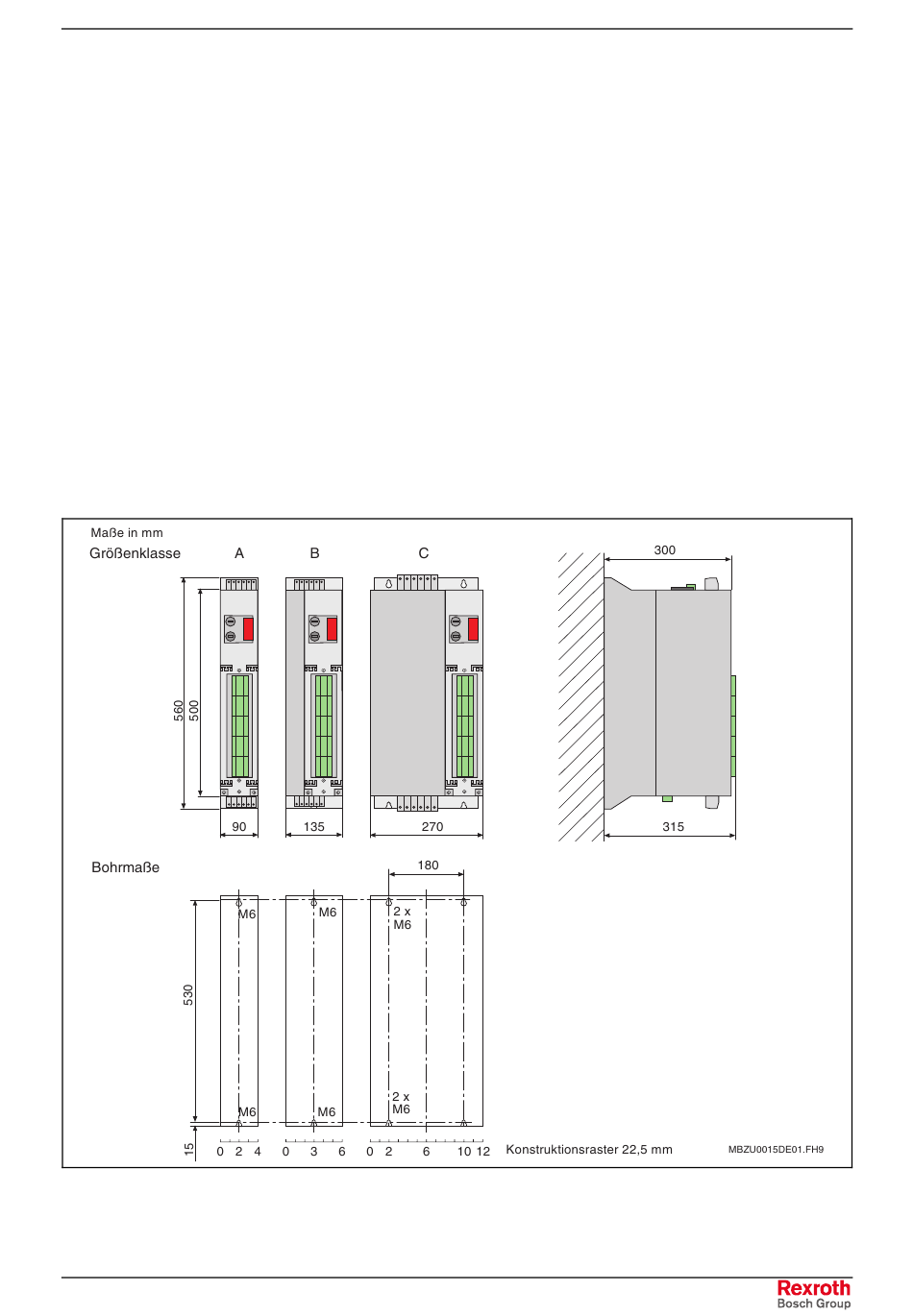

In den unten stehenden Zeichnungen ist je ein Chemie-Modul der Grö-
ßenklasse A, B und C dargestellt.
Abb.: 3-4
Maßzeichnungen GK A, B und C Chemie-Modul RZC01.2
RZC01.2 Chemie-Modul
