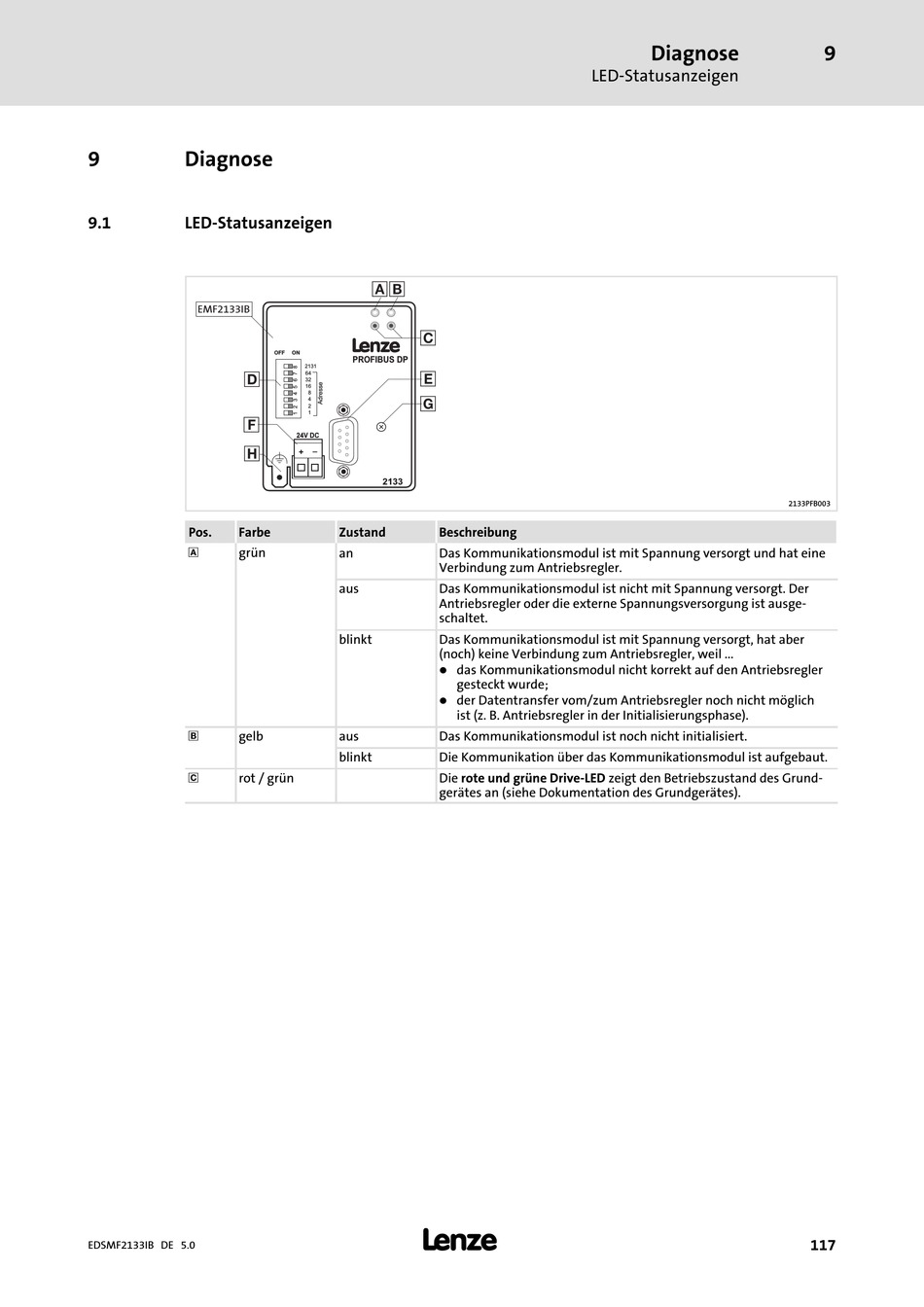

Diagnose

9.1 LED−Statusanzeigen
EMF2133IB
3
5
7
Pos. Farbe
0
grün
1
gelb
2
rot / grün
EDSMF2133IB DE 5.0
01
2
L
OFF ON
PROFIBUS DP
2131
4
64
32
16
8 6
4
2
1
24V DC
_
+
2133
Zustand Beschreibung
an Das Kommunikationsmodul ist mit Spannung versorgt und hat eine
Verbindung zum Antriebsregler.
aus Das Kommunikationsmodul ist nicht mit Spannung versorgt. Der
Antriebsregler oder die externe Spannungsversorgung ist ausge-
schaltet.
blinkt Das Kommunikationsmodul ist mit Spannung versorgt, hat aber
(noch) keine Verbindung zum Antriebsregler, weil ...
l
l
aus Das Kommunikationsmodul ist noch nicht initialisiert.
blinkt Die Kommunikation über das Kommunikationsmodul ist aufgebaut.
Die rote und grüne Drive−LED zeigt den Betriebszustand des Grund-
gerätes an (siehe Dokumentation des Grundgerätes).
l
LED−Statusanzeigen
das Kommunikationsmodul nicht korrekt auf den Antriebsregler
gesteckt wurde;
der Datentransfer vom/zum Antriebsregler noch nicht möglich
ist (z. B. Antriebsregler in der Initialisierungsphase).
Diagnose 9
