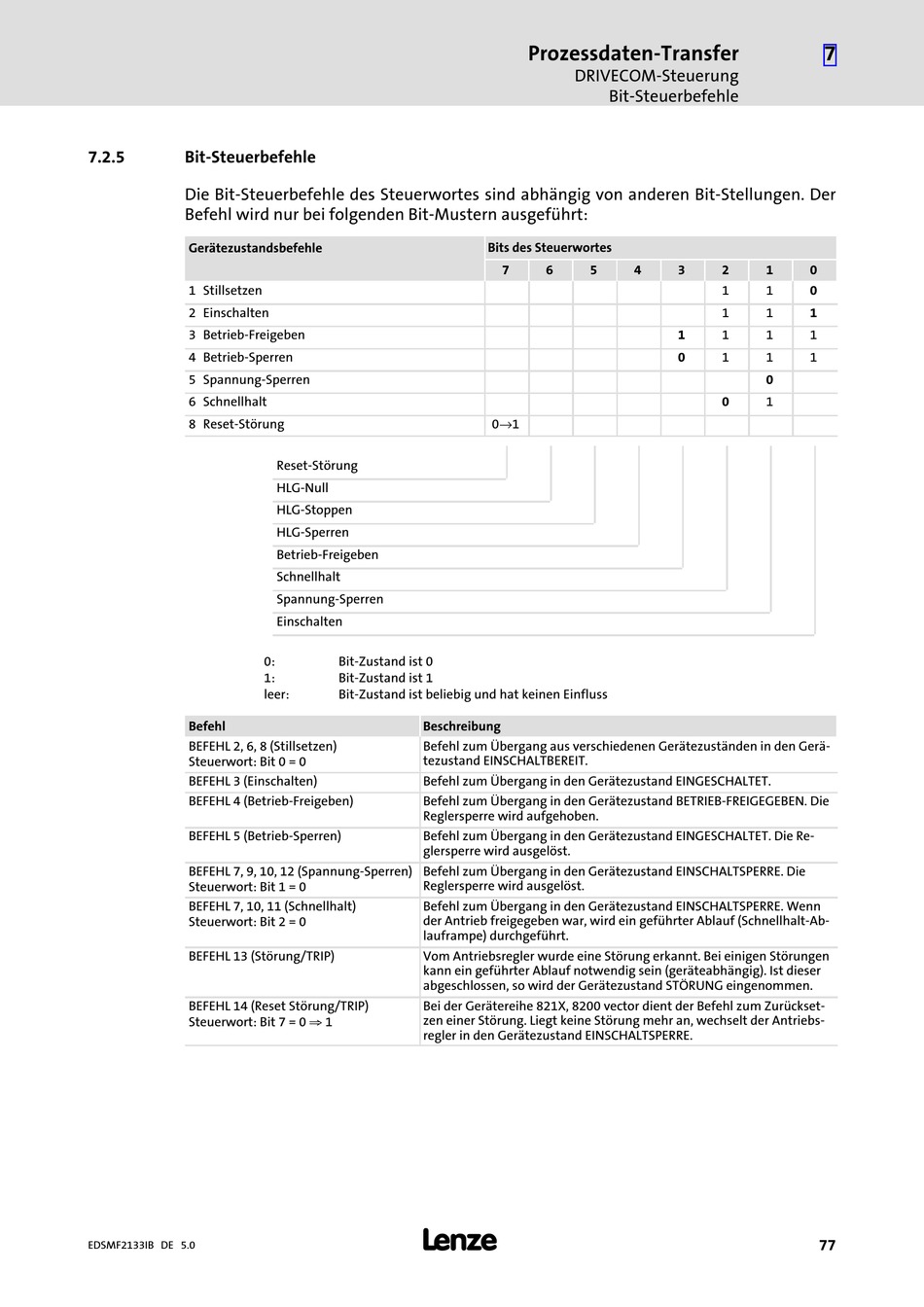

7.2.5 Bit−Steuerbefehle
Die Bit−Steuerbefehle des Steuerwortes sind abhängig von anderen Bit−Stellungen. Der
Befehl wird nur bei folgenden Bit−Mustern ausgeführt:
Gerätezustandsbefehle
1 Stillsetzen
2 Einschalten
3 Betrieb−Freigeben
4 Betrieb−Sperren
5 Spannung−Sperren
6 Schnellhalt
8 Reset−Störung
Befehl
BEFEHL 2, 6, 8 (Stillsetzen)
Steuerwort: Bit 0 = 0
BEFEHL 3 (Einschalten)
BEFEHL 4 (Betrieb−Freigeben)
BEFEHL 5 (Betrieb−Sperren)
BEFEHL 7, 9, 10, 12 (Spannung−Sperren)
Steuerwort: Bit 1 = 0
BEFEHL 7, 10, 11 (Schnellhalt)
Steuerwort: Bit 2 = 0
BEFEHL 13 (Störung/TRIP)
BEFEHL 14 (Reset Störung/TRIP)
Steuerwort: Bit 7 = 0 å 1
EDSMF2133IB DE 5.0
Reset−Störung
HLG−Null
HLG−Stoppen
HLG−Sperren
Betrieb−Freigeben
Schnellhalt
Spannung−Sperren
Einschalten
0: Bit−Zustand ist 0
1: Bit−Zustand ist 1
leer: Bit−Zustand ist beliebig und hat keinen Einfluss
Beschreibung
Befehl zum Übergang aus verschiedenen Gerätezuständen in den Gerä-
tezustand EINSCHALTBEREIT.
Befehl zum Übergang in den Gerätezustand EINGESCHALTET.
Befehl zum Übergang in den Gerätezustand BETRIEB−FREIGEGEBEN. Die
Reglersperre wird aufgehoben.
Befehl zum Übergang in den Gerätezustand EINGESCHALTET. Die Re-
glersperre wird ausgelöst.
Befehl zum Übergang in den Gerätezustand EINSCHALTSPERRE. Die
Reglersperre wird ausgelöst.
Befehl zum Übergang in den Gerätezustand EINSCHALTSPERRE. Wenn
der Antrieb freigegeben war, wird ein geführter Ablauf (Schnellhalt−Ab-
lauframpe) durchgeführt.
Vom Antriebsregler wurde eine Störung erkannt. Bei einigen Störungen
kann ein geführter Ablauf notwendig sein (geräteabhängig). Ist dieser
abgeschlossen, so wird der Gerätezustand STÖRUNG eingenommen.
Bei der Gerätereihe 821X, 8200 vector dient der Befehl zum Zurückset-
zen einer Störung. Liegt keine Störung mehr an, wechselt der Antriebs-
regler in den Gerätezustand EINSCHALTSPERRE.
