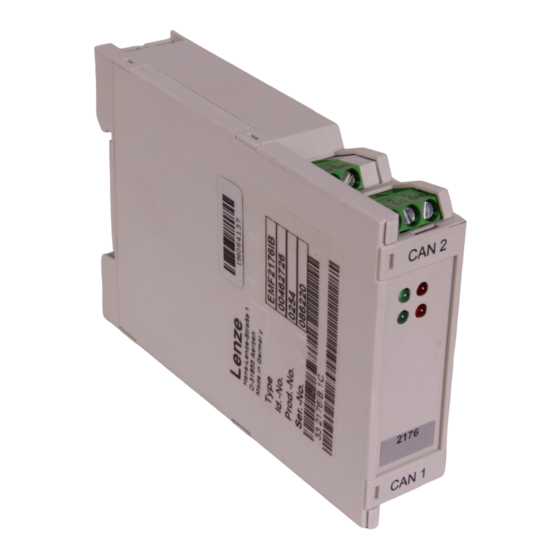

Vorwort und Allgemeines All manuals and user guides at all-guides.com Vorwort und Allgemeines Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. 2176_001 Anschlüsse Pos. Beschreibung DC-24-V-Versorgungsspannung ... - Seite 4 Vorwort und Allgemeines All manuals and user guides at all-guides.com Montage 2176_008a EDKMF2176X DE/EN/FR 4.2...
- Seite 5 Vorwort und Allgemeines All manuals and user guides at all-guides.com Demontage 2176_008b EDKMF2176X DE/EN/FR 4.2...
- Seite 6 Vorwort und Allgemeines All manuals and user guides at all-guides.com Informationen zur Gültigkeit Diese Anleitung ist gültig für ƒ für CAN-Repeater 2176 mit dem Gerätestand 33.2176IB ab Version 1B Diese Anleitung ist nur gültig zusammen mit der zugehörigen Dokumentation der für den Einsatz zulässigen Grundgeräte.
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise All manuals and user guides at all-guides.com Verwendete Hinweise Sicherheitshinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort... - Seite 8 all-gui des.c...
-
Seite 9: Elektrische Installation
Elektrische Installation All manuals and user guides at all-guides.com Wichtige Hinweise Elektrische Installation Wichtige Hinweise Gefahr! Unsachgemäßer Umgang mit dem CAN-Repeater und dem Grundgerät kann schwere Personenschäden und Sachschäden verursachen. Beachten Sie die in den Anleitungen zum Grundgerät enthaltenen Sicherheitshinweise und Restgefahren. - Seite 10 Elektrische Installation All manuals and user guides at all-guides.com Aufbau als galvanische Trennung Aufbau als galvanische Trennung Funktion Der CAN-Repeater trennt ein Segment automatisch ab, wenn im Segment eine permanen- ter Störpegel von +1 V ... +5 V zwischen CAN-HI und CAN-LO erkannt wird. Die entspre- chende rote LED leuchtet.
- Seite 11 Elektrische Installation All manuals and user guides at all-guides.com Aufbau als Service-Schnittstelle Aufbau als Service-Schnittstelle Funktion Über den PC können Sie z. B. mit dem Programm Global Drive Control (GDC) die Anlage wäh- rend des Betriebs überwachen. Hinweis! Der Anschluss des PC-Systembusmoduls ist in der Montageanleitung ƒ...
-
Seite 12: Technische Daten
Technische Daten All manuals and user guides at all-guides.com Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Allgemeine Daten Eigenschaften CAN1 und CAN2 über DC/DC-Wandler von der Stromversorgung getrennt CAN1 von CAN2 über Optokoppler galvanisch getrennt CAN-Abschlusswiderstände in CAN1 und CAN2 integriert Schnittstelle CAN Bus Interface ISO/IS 11898-2 (Philips 82C251 Transceiver) - Seite 36 All manuals and user guides at all-guides.com © 06/2010 Lenze Automation GmbH Service Lenze Service GmbH Hans-Lenze-Str. 1 Breslauer Straße 3 D-31855 Aerzen D-32699 Extertal Germany Germany +49 (0)51 54 / 82-0 00 80 00 / 24 4 68 77 (24 h helpline)
