Vaillant VA 2­WC D Installations- Und Wartungsanleitung Seite 91

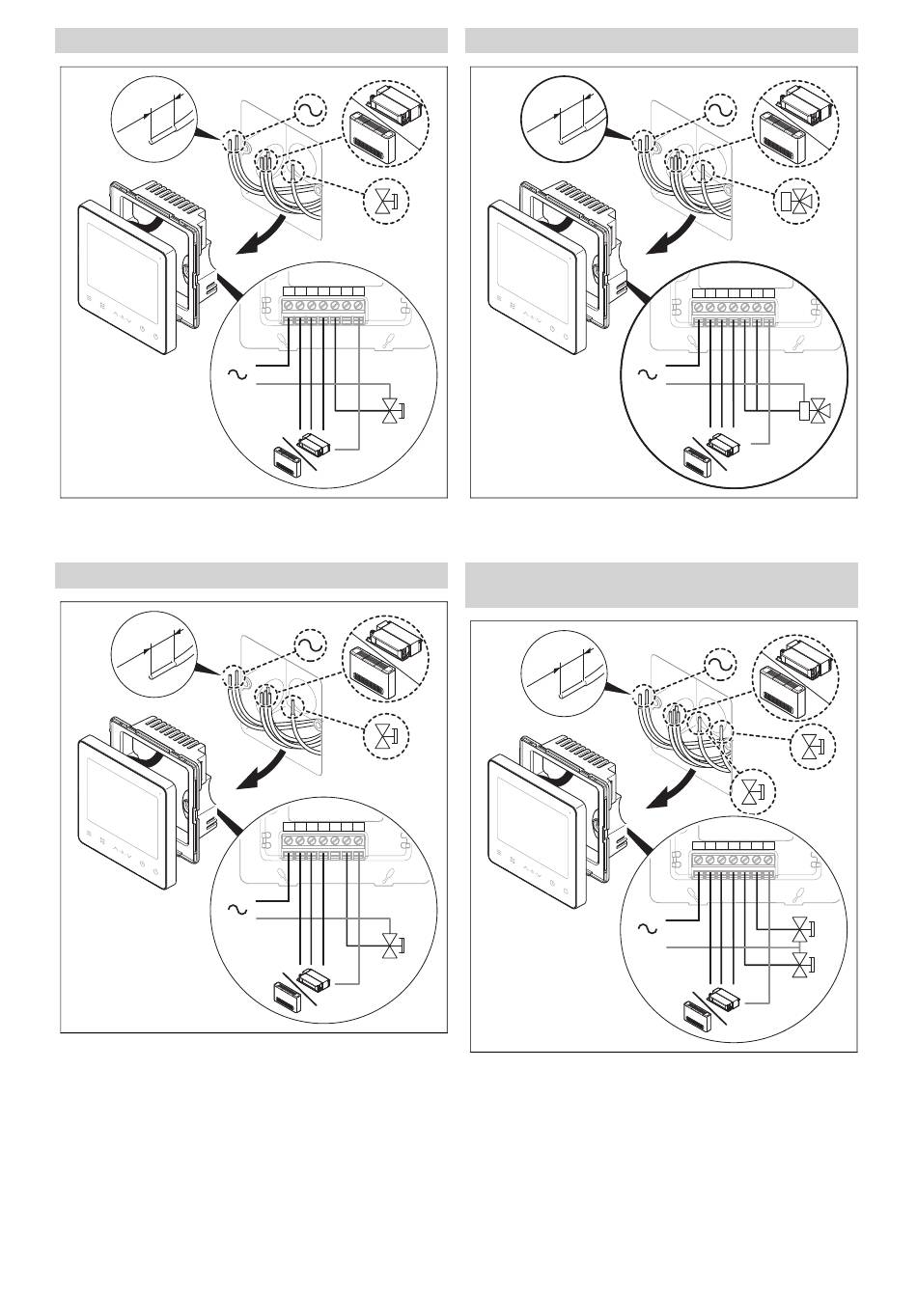

Uvjet: Priključak kod normalno zatvorenog ventila
m
6 m
x .
m a
▶
Priključite kabel na priključne stezaljke
regulatora.
Uvjet: Priključak kod normalno otvorenog ventila
m
6 m
x .
m a
▶
Priključite kabel na priključne stezaljke
regulatora.
0020311774_00 Upute za instaliranje i održavanje
L Hf Mf Lf V1 V2 N
L
N
NC
L Hf Mf Lf V1 V2 N
L
N
NO
Uvjet: Priključak kod 3-putnog preklopnog ventila
m
6 m
x .
m a
▶
Priključite kabel na priključne stezaljke
regulatora.
Uvjet: Priključak kod normalno priključenog ventila i
električnog dodatnog grijanja
m
6 m
x .
m a
▶
Priključite kabel na priključne stezaljke
regulatora.
L Hf Mf Lf V1 V2 N
L
N
L Hf Mf Lf V1 V2 N
L
N
NC
91
