Elektrická Inštalácia; Kvalifikácia; Pripojenie Regulátora Ku Konvektoru S Ventilátorom - Vaillant VA 2­WC D Installations- Und Wartungsanleitung

60
64

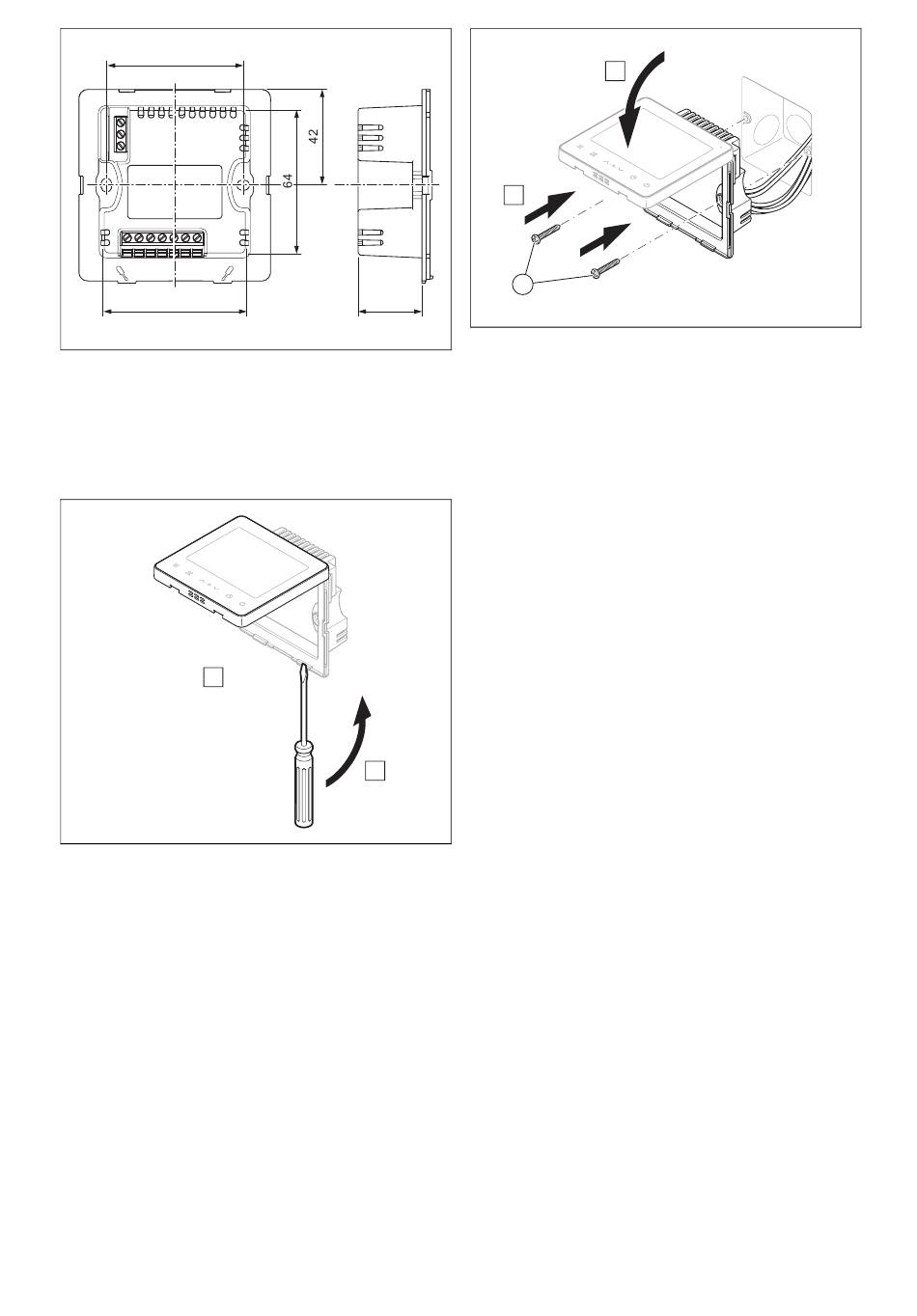

2. Na základe montážnej skrinky označte
upevňovacie body na nosnej ploche.
3. Montážnu skrinku namontujte na stenu
alebo ju nechajte namontovať odborní-
kovi pod omietku.
B
4. Otvorte výrobok.
5. Vytvorte elektrické pripojenie.
(→ strana 184)
184
A
1
28
6. Zadný kryt regulátora nasaďte do mon-
tážnej skrinky a zaskrutkujte ho s do-
daným montážnym materiálom.
7. Regulátor opatrne natlačte na zadný
kryt.
5 Elektrická inštalácia
5.1 Kvalifikácia
Elektrickú inštaláciu smie vykonávať iba
autorizovaný odborník na elektrické zaria-
denia.
5.2 Pripojenie regulátora ku
konvektoru s ventilátorom
1. Pri otváraní skrinky elektroniky konvek-
A
tora s ventilátorom si pomôžte návo-
dom na inštaláciu konvektora s ventilá-
torom.
2. Zapojenie prípojok vykonajte v zá-
vislosti od konfigurácie systému tak,
ako je to vyobrazené na nasledujúcich
montážnych schémach.
Návod na inštaláciu a údržbu 0020311774_00
B
