5 Elektroinstallasjon

5.1 Kvalifikasjoner

Elektroinstallasjonen må kun utføres av
godkjent elektriker.
5.2 Koble regulatoren til
viftekonvektoren
1. Se installasjonsveiledningen for
viftekonvektoren for beskrivelse av
hvordan du åpner koblingsboksen til
viftekonvektoren.

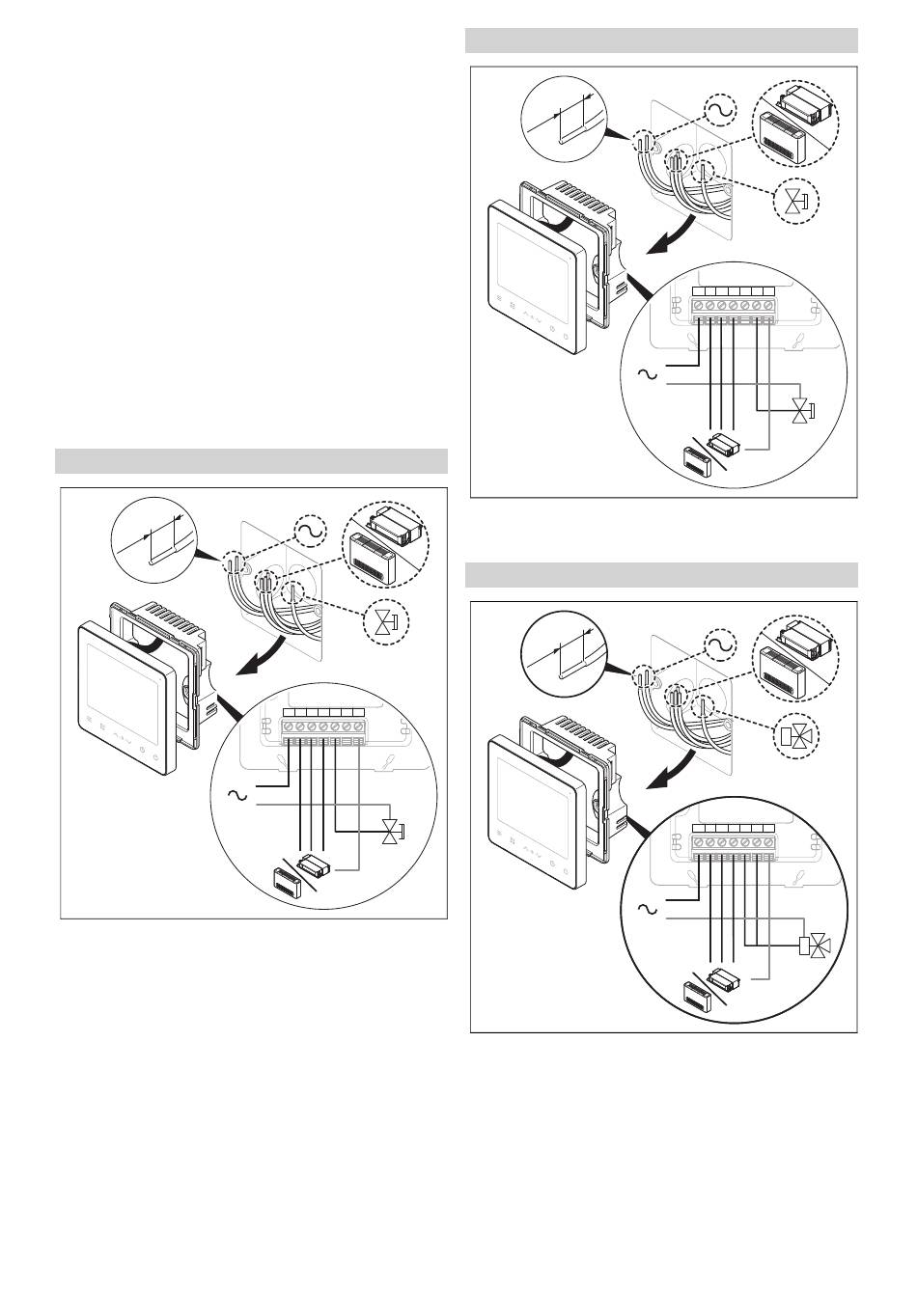

2. Foreta kablingen av tilkoblingene
som illustrert på tilkoblingsplanene
nedenfor, avhengig av system-
konfigurasjonen.
Betingelse: Tilkobling ved normalt lukket ventil
m
6 m
x .
m a
▶
Koble kablene til regulatorens
tilkoblingsklemme.
0020311774_00 Installasjons- og vedlikeholdsanvisning
L Hf Mf Lf V1 V2 N
L
N
NC
Betingelse: Tilkobling ved normalt åpen ventil
m
6 m
x .
m a
▶
Koble kablene til regulatorens
tilkoblingsklemme.
Betingelse: Tilkobling ved 3-veis omkoblingsventil
m
6 m
x .
m a
▶
Koble kablene til regulatorens
tilkoblingsklemme.
L Hf Mf Lf V1 V2 N
L
N
NO
L Hf Mf Lf V1 V2 N
L
N
