Vaillant VA 2­WC D Installations- Und Wartungsanleitung Seite 172

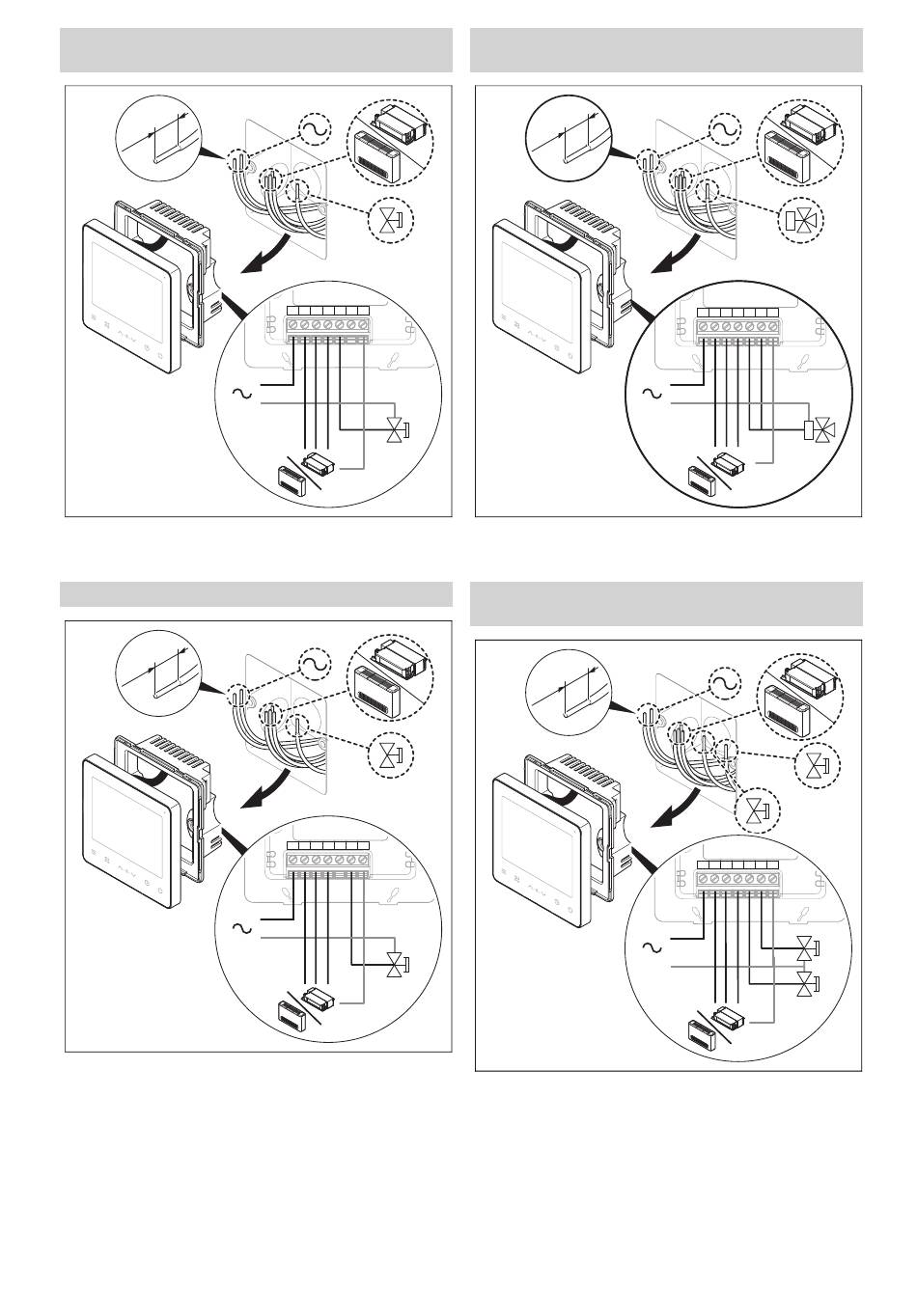

Condição: Ligação com válvula normalmente fe-
chada
m
6 m
x .
m a
▶
Ligue o cabo ao borne de ligação do
regulador.
Condição: Ligação com válvula normalmente aberta
m
6 m
x .
m a
▶
Ligue o cabo ao borne de ligação do
regulador.
172
L Hf Mf Lf V1 V2 N
L
N
NC
L Hf Mf Lf V1 V2 N
L
N
NO
Manual de instalação e manutenção 0020311774_00
Condição: Ligação com válvula de transferência de 3
vias
m
6 m
x .
m a
▶
Ligue o cabo ao borne de ligação do
regulador.
Condição: Ligação com válvula normalmente fe-
chada e aquecimento adicional elétrico
m
6 m
x .
m a
▶
Ligue o cabo ao borne de ligação do
regulador.
L Hf Mf Lf V1 V2 N
L
N
L Hf Mf Lf V1 V2 N
L
N
NC
