5 Installation électrique

5.1 Qualifications

L'installation électrique doit être réalisée
exclusivement par un électricien qualifié.
5.2 Raccordement du régulateur
au ventilo convecteur
1. Reportez-vous à la notice d'installation
du ventilo convecteur pour ouvrir le
boîtier électrique du ventilo convecteur.

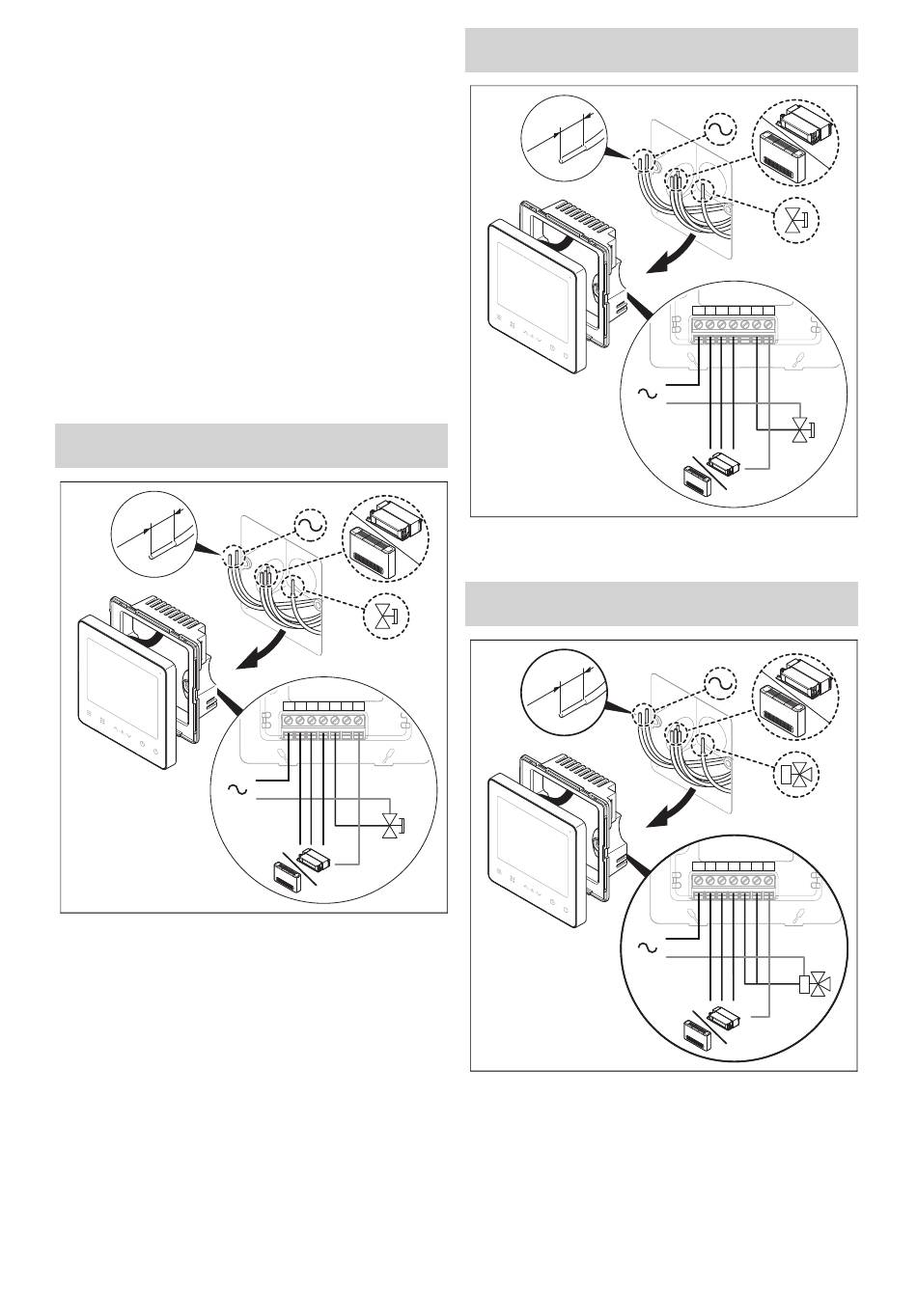

2. Procédez au câblage de raccorde-
ment conformément aux schémas
électriques suivants, en fonction de
la configuration de l'installation.
Condition: Raccordement avec une vanne de type «
normalement fermée »
m
6 m
x .
m a
▶
Branchez les câbles sur le bornier du
régulateur.
0020311774_00 Notice d'installation et de maintenance
L Hf Mf Lf V1 V2 N
L
N
NC
Condition: Raccordement avec une vanne de type «
normalement ouverte »
m
6 m
x .
m a
▶
Branchez les câbles sur le bornier du
régulateur.
Condition: Raccordement avec une vanne d'inver-
sion 3 voies
m
6 m
x .
m a
▶
Branchez les câbles sur le bornier du
régulateur.
L Hf Mf Lf V1 V2 N
L
N
NO
L Hf Mf Lf V1 V2 N
L
N
