5 Instalación de la
electrónica
5.1 Cualificación
La instalación eléctrica debe ser realizada
únicamente por un especialista electri-
cista.
5.2 Conexión del regulador al
convector fan-coil
1. Consulte las instrucciones de instala-
ción del convector fan-coil para abrir
la caja de la electrónica del convector
fan-coil .

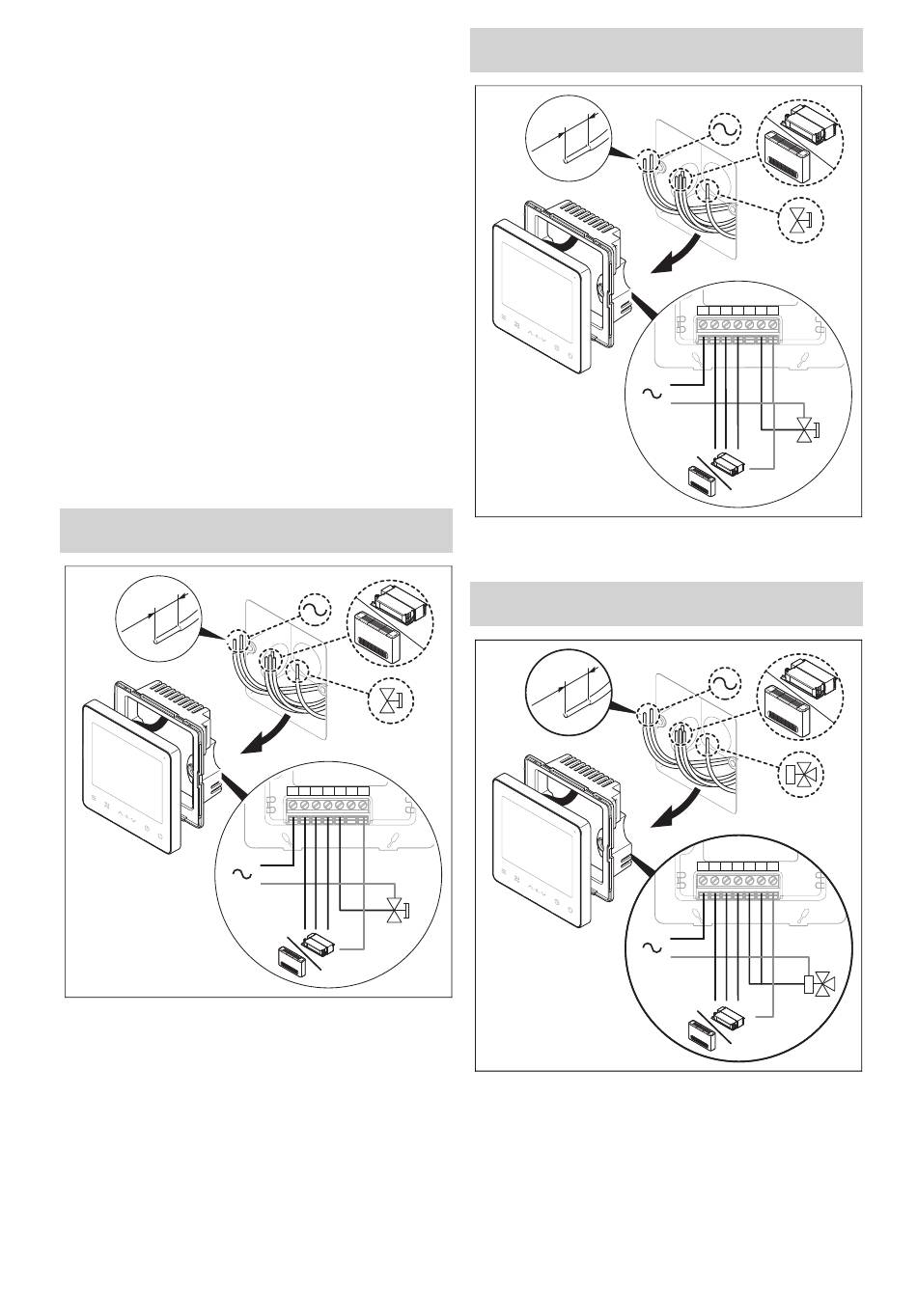

2. Efectúe el cableado de conexiones,
en función de la configuración del sis-
tema, como se ilustra en los siguientes
esquemas de conexiones.
Condición: Conexión con la válvula cerrada de forma
normal
m
6 m
x .
m a
▶
Conecte los cables al borne de cone-
xión del regulador.
36
L Hf Mf Lf V1 V2 N
L
N
NC
Instrucciones de instalación y mantenimiento 0020311774_00
Condición: Conexión con la válvula abierta de forma
normal
m
6 m
x .
m a
▶
Conecte los cables al borne de cone-
xión del regulador.
Condición: Conexión con válvula de conmutación de
tres vías
m
6 m
x .
m a
▶
Conecte los cables al borne de cone-
xión del regulador.
L Hf Mf Lf V1 V2 N
L
N
NO
L Hf Mf Lf V1 V2 N
L
N
