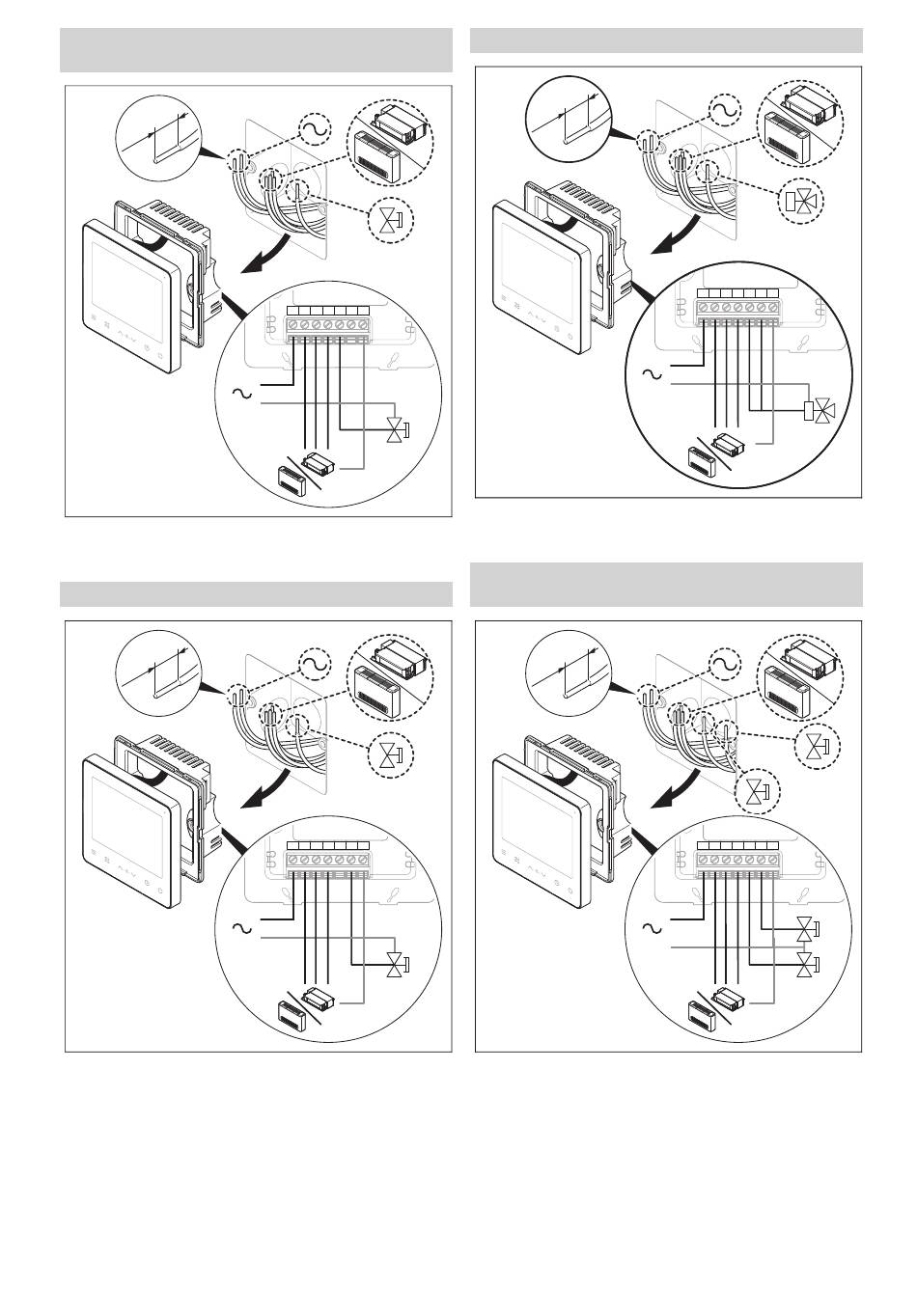

Bedingung: Anschluss bei normal geschlossenem
Ventil
m
6 m
x .
m a
▶
Schließen Sie die Kabel an der
Anschlussklemme des Reglers an.
Bedingung: Anschluss bei normal offenem Ventil
m
6 m
x .
m a
▶
Schließen Sie die Kabel an der
Anschlussklemme des Reglers an.
8
L Hf Mf Lf V1 V2 N
L
N
NC
L Hf Mf Lf V1 V2 N
L
N
NO
Installations- und Wartungsanleitung 0020311774_00
Bedingung: Anschluss bei 3-Wege-Umschaltventil
m
6 m
x .
m a
▶
Schließen Sie die Kabel an der
Anschlussklemme des Reglers an.
Bedingung: Anschluss bei normal geschlossenem
Ventil und elektrischer Zusatzheizung
m
6 m
x .
m a
▶
Schließen Sie die Kabel an der
Anschlussklemme des Reglers an.
L Hf Mf Lf V1 V2 N
L
N
L Hf Mf Lf V1 V2 N
L
N
NC
