5.3 Aufbau 5/3-Wege-Ventil,
5/2-Wege-Impulsventil
1
2
3
4
5
1
2
Typ 6517

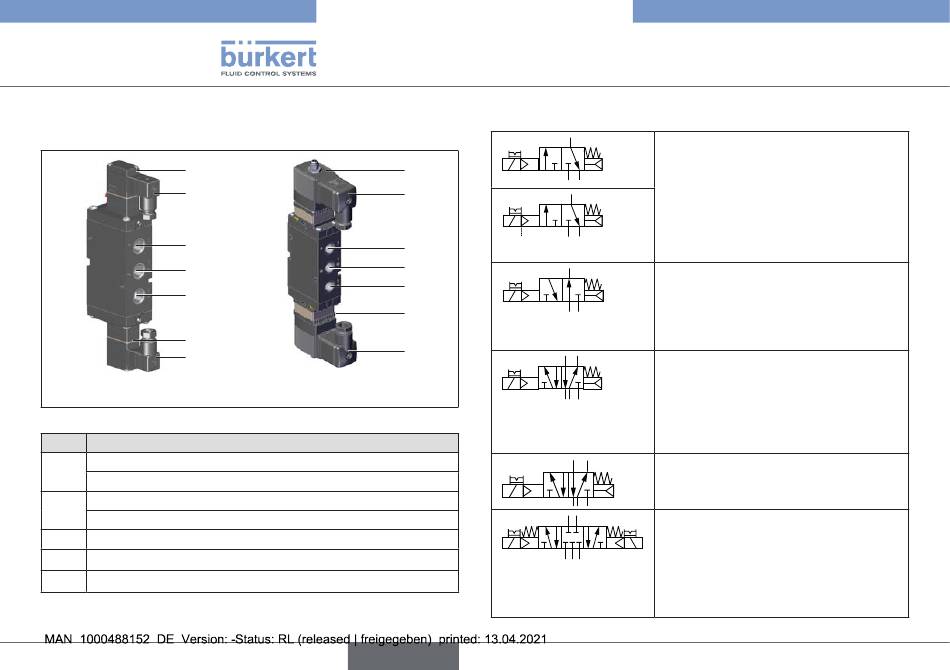

Bild 2:

Aufbau 5/3-Wege-Ventil, 5/2-Wege-Impulsventil

Pos. Bezeichnung
1 Pilotventil Typ 6106 (bei Typ 6516/6517)
Pilotventil Typ 6014 (bei Typ 6518/6519)
2 Gerätesteckdose Typ 2516 (bei Typ 6516/6517)
Gerätesteckdose Typ 2518 (bei Typ 6518/6519)
3 Entlüftungsanschluss 5
4 Druckanschluss 1
5 Entlüftungsanschluss 3
28
1
2
3
4
5
1
2
Typ 6519
deutsch
Typ 6516 - 6519
Aufbau und Beschreibung
5.4

Wirkungsweisen

C, 3/2-Wege-Ventil (*für Vakuum
2(A)
12
Steuerhilfsluft)
In Ruhestellung Druckanschluss 1 (P/
1(P) 3(R)
NC) geschlossen, Arbeitsanschluss
2(A)
2 (A/OUT) nach Anschluss 3 (R/NO)
12
offen.
1(P) 3(R)
*Vakuum, mit Steuerhilfsluft
D, 3/2-Wege-Ventil
2(B)
10
In Ruhestellung Druckanschluss 1
(P/NO) nach Arbeitsanschluss 2 (B/
1(P) 3(R)
OUT) geöffnet, Anschluss 3 (R/NC)
geschlossen.
H, 5/2-Wege-Ventil
4 2
14
In Ruhestellung Druckanschluss
12
1 (P) nach Arbeitsanschluss 2 (A)
5 1 3
geöffnet, Arbeitsanschluss 4 (B) nach
Ausgang 5 (S) geöffnet, Ausgang 3 (R)
geschlossen.
Z, 5/2-Wege-Ventil
4 2
14
Impulsausführung (2 Spulen)
12
5 1 3
L, 5/3-Wege-Ventil
4 2
14 12
In Mittelstellung alle Anschlüsse
geschlossen. Druckanschluss an 1.
5 1 3
Arbeitsanschlüsse an 4 und 2. Ent-
lüftung der Arbeitsanschlüsse nach 5
bzw. 3.
, mit
1)
