Typ 6516 - 6519
2
8

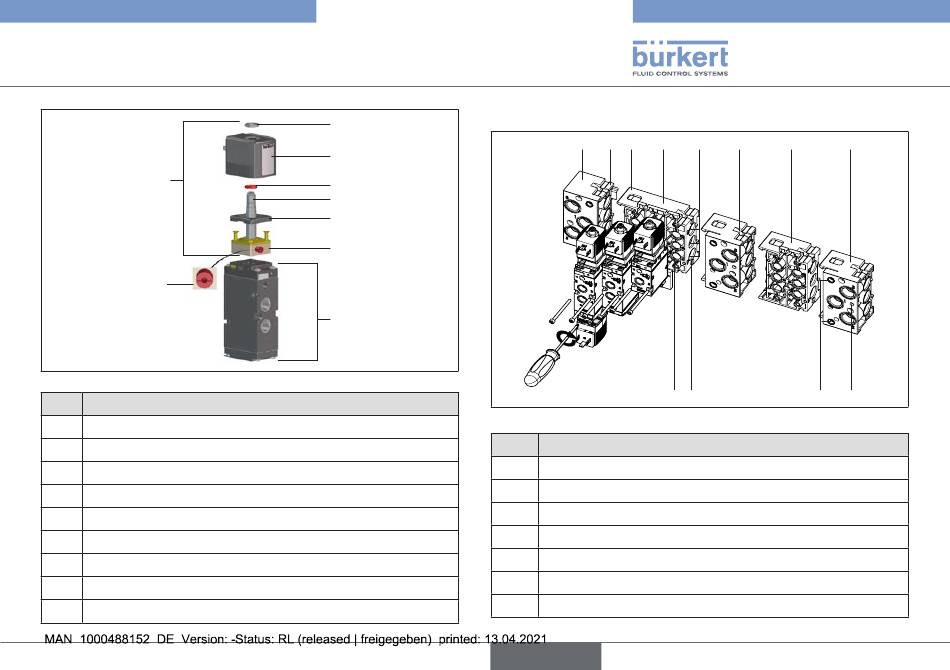

Bild 5: Montage des Pilotventils Typ 6519
Pos. Bezeichnung
1 Pneumatikventil
2 Pilotventil
3 Mutter
4 Spule
5 O-Ring
6 Kernführungsrohr
7 Gehäusedeckel
8 Handbetätigung
9 Gehäuse
Montage
3
4
5
6
7
9
1
7.2 Montage der Mehrfachblöcke
1 2 3 4
max
1,5 Nm
11
Bild 6: Beispiel eines Mehrfachblocks mit Ventilen des Typs 6519
Pos. Bezeichnung
1 Anschlussmodul links
2 Rastnase
3 Rasthaken
4 Grundmodul 3-fach
5 Versorgungskanäle 1(P), 3(S), 5(R)
6 Anschlussmodul rechts
7 Grundmodul 2-fach
deutsch
5 6 7 6
9 8
10
