6.4

Elektrische Daten

6516/6517
Elektrischer Gerätesteckdose
Anschluss Typ 2516 an den
Anschlussstecker-
fahnen der Spule
(Drehmoment zur
Befestigung: 0,4 bis
0,5 Nm).
Weitere elektrische Typ 6106 bzw. 8640
Anschlussmög-
lichkeiten
Spannungstoleranz ±10 %
Schutzart IP65
nur in Verbindung mit
der Gerätesteckdose
Typ 2516
Gerätesteckdose zur Wahl des Kabel-
abgangs um 180°
versetzt montierbar.
HINWEIS!
Beschädigung des Geräts beim Verschrauben der
Gerätesteckdose.
▶ Auf den Sitz der Flachdichtung achten.
30
6.5
6518/6519
Gerätesteckdose
Typ 2518 an den
Anschlussstecker-
fahnen der Spule
(Drehmoment zur
Befestigung: 0,5 bis
0,6 Nm).
Bild 3:
Typ 6014 bzw. 8640
Pos.
1
IP65
nur in Verbindung mit 2
der Gerätesteckdose
Typ 2518
3
zur Wahl des Kabel-
abgangs um 4 x 90°
versetzt montierbar.
4
deutsch
Typ 6516 - 6519
Aufbau und Beschreibung

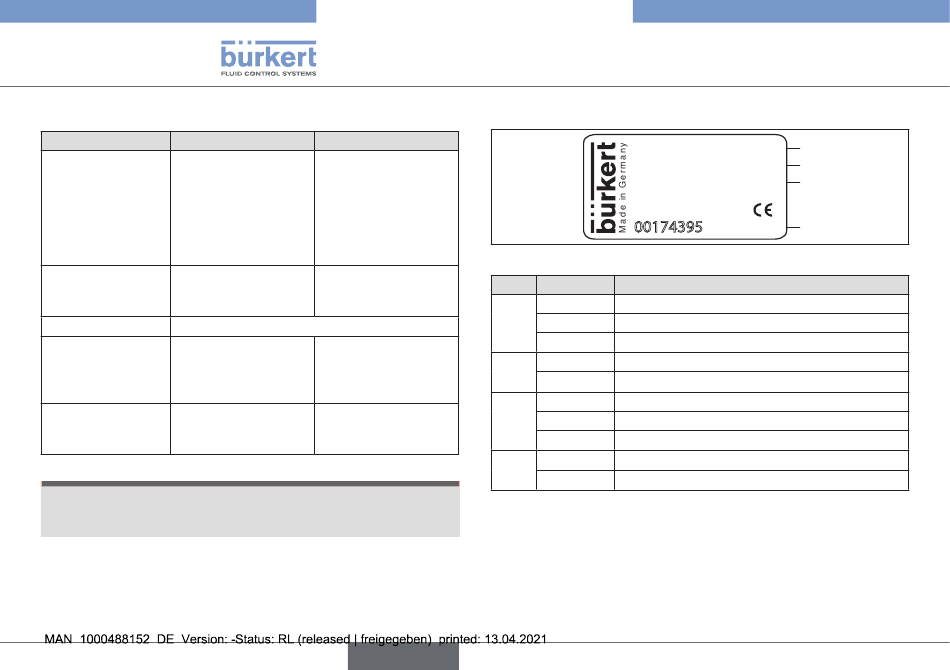

Typschild

6519 H 9,0
G1/4 PN2–8bar
230V 50–60Hz
00174395
Beispiel Typschild des vorgesteuerten Magnetventil Typ 6519
Text Bezeichnung
6519 Typ
H Wirkungsweise
9,0 Nennweite
G1/4 Anschlussart
PN2-8bar Betriebsdruckbereich
230V Spannung
50-60Hz Frequenz
2W Leistung
00174395 Bestellnummer
W1YMG Hersteller-Code (verschlüsselt)
1
2
3
2W
4
W1YMG
