bürkert 6518 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 6518:
- Bedienungsanleitung (24 Seiten) ,
- Betriebsanleitung (6 Seiten) ,
- Bedienungsanleitung (17 Seiten)
Verwandte Anleitungen für bürkert 6518
Inhaltszusammenfassung für bürkert 6518
- Seite 20 NSTALLATION NITIALISATION AND ERVICE Notes 18 - 6518 / 6519...
- Seite 21 ALLGEMEINE HINWEISE ........................................Darstellungsmittel ............................................. Sicherheitshinweise ..........................................Garantiebestimmungen ........................................TECHNISCHE BESCHREIBUNG ..................................Ventilaufbau ..............................................Wirkungsweise der Ventile Typ 6518 / 6519 ............................Medien .................................................. Elektrischer Anschluss ........................................Beispiel eines Mehrfachblocks ..................................... MONTAGE, INBETRIEBNAHME UND WARTUNG ........................Allgemeine Hinweise .......................................... Aufbau von Mehrfachblöcken mit der modularen, pneumatischen Grundschiene Typ MP07 .......................................
- Seite 22 NHALT 20 - 6518 / 6519...
-
Seite 23: Allgemeine Hinweise
LLGEMEINE INWEISE ALLGEMEINE HINWEISE Darstellungsmittel ............................................. Sicherheitshinweise ..........................................Garantiebestimmungen ........................................6518 / 6519 - 21... -
Seite 24: Darstellungsmittel
Sicherheitshinweise Bitte beachten Sie die Hinweise dieser Betriebsanleitung sowie die Einsatzbedingungen und zulässigen Daten gemäß den Datenblättern Typ 6518 und Typ 6519, damit das Gerät einwandfrei funktioniert und lange einsatzfähig bleibt. • Halten Sie sich bei der Einsatzplanung und dem Betrieb des Gerätes an die allgemeinen Regeln der Technik! •... -
Seite 25: Garantiebestimmungen
ACHTUNG! Die Gewährleistung erstreckt sich nur auf die Fehlerfreiheit der Mehrfachblöcke Typ 6518 und Typ 6519 sowie die modulare pneumatische Grundschiene Typ MP07. Es wird keine Haftung übernommen für Folgeschäden jeglicher Art, die durch Ausfall oder Fehlfunktion des Gerätes entstehen könnten. - Seite 26 LLGEMEINE INWEISE 24 - 6518 / 6519...
-
Seite 27: Technische Beschreibung
ECHNISCHE ESCHREIBUNG TECHNISCHE BESCHREIBUNG Ventilaufbau ..............................................Wirkungsweise der Ventile Typ 6518 / 6519 ............................Medien .................................................. Elektrischer Anschluss ........................................Beispiel eines Mehrfachblocks ..................................... 6518 / 6519 - 25... -
Seite 28: Ventilaufbau
Die Ventile sind auch in explosionsgeschützter Ausführung verfügbar. HINWEIS Steckanschlüsse gelten nur für die Arbeitsanschlüsse 2 (B) und 4 (A). Die Ventile arbeiten wartungsfrei. Wirkungsweise der Ventile Typ 6518 / 6519 3/2-Wege-Ventil In Ruhestellung Druckanschluss 1 gesperrt, Ausgang 2 entlüftet. 3/2-Wege-Ventil für Vakuum, mit Steuerhilfsluft In Ruhestellung Druckanschluss 1 gesperrt, Ausgang 2 entlüftet. -
Seite 29: Medien
• Die Gerätesteckdose ist zur Wahl des Kabelganges um 4 x 90° versetzt montierbar. • Weitere elektrische Anschlussmöglichkeiten siehe Typ 6114 bzw. 8640 ACHTUNG! Achten Sie beim Verschrauben der Gerätesteckdose mit der Spule auf einwandfreien Sitz der Flachdichtung! 6518 / 6519 - 27... -

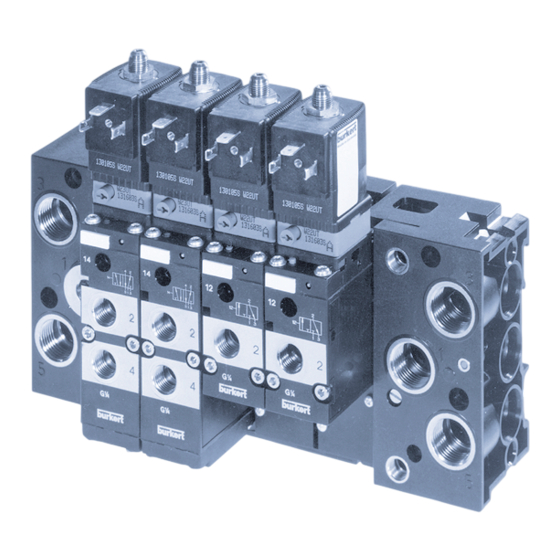

Seite 30: Beispiel Eines Mehrfachblocks
ECHNISCHE ESCHREIBUNG 28 - 6518 / 6519... -
Seite 31: Montage, Inbetriebnahme Und Wartung
Aufbau von Mehrfachblöcken mit der modularen, pneumatischen Grundschiene Typ MP07 ....................................... Demontage der Module ........................................Weitere Einsatzmöglichkeiten der Anschlussmodule, rechts ..................Befestigung des Ventilblocks ....................................Befestigung von Einzelventilen ....................................Maßnahmen vor Inbetriebnahme ..................................Impulsbetrieb ..............................................Störungen ................................................6518 / 6519 - 29... -
Seite 32: Allgemeine Hinweise
Sie dabei auf exakten Sitz der O-Ringe! Drücken Sie die Module bis zum Einrasten beider Haken zusammen. Achten Sie auf exakten Sitz der Profildichtungen auf dem Grundmodul! ACHTUNG! Gequetschte O-Ringe und Flachdichtungen haben Undichtheit des Blocks zur Folge. 30 - 6518 / 6519... -
Seite 33: Demontage Der Module
Hängen Sie den Ventilblock mit der oberen Nut in die Normschiene ein. Rasten Sie die unteren Klemmstücke in die Normschiene ein. Ziehen Sie die Schrauben an den Klemmstücken fest. Demontage Lösen Sie die Klemmschrauben (ca. 4 Umdrehungen). Entnehmen Sie den Block nach oben von der Normschiene. 6518 / 6519 - 31... -
Seite 34: Wandmontage
ONTAGE NBETRIEBNAHME UND ARTUNG Wandmontage Befestigen Sie den Ventilblock mit M5-Schrauben direkt an der Wand. Bild: Befestigung des Ventilblocks 32 - 6518 / 6519... -
Seite 35: Befestigung Von Einzelventilen
Anschluss 14 • in Standardausführung nicht belegt • dient als Steuerhilfsluftanschluss und als Anschluss für pneumatische Ansteuerungen Arbeitsanschlüsse 2 (B) und 4 (A) M4-Schrauben zur Wandmontage des Einzelventils Bild: Befestigung des Einzelventils, Handbetätigung, Pneumatische Stellungsanzeige 6518 / 6519 - 33... -
Seite 36: Maßnahmen Vor Inbetriebnahme
Die impulsgesteuerten Magnetventile arbeiten mit zwei Spulen, die im Wechsel geschaltet werden. ACHTUNG! Beachten Sie die Angabe Impuls auf dem Typenschild! Vermeiden Sie gleichzeitige Impulsgabe auf beide Spulen! HINWEIS Mit der Handbetätigung sind die Ventile umsteuerbar. 34 - 6518 / 6519... -
Seite 37: Störungen
Undichte Fehlende oder gequetschte Ermitteln Sie die Leckstelle oder fehlende Dichtungen Ventilblöcke O-Ringe zwischen den Modulen Fehlende oder falsch Setzen Sie fehlende Dichtungen ein oder erneuern Sie positionierte Flachdichtungen beschädigte Dichtungen. zwischen Ventil und Grundplatte 6518 / 6519 - 35... - Seite 38 ONTAGE NBETRIEBNAHME UND ARTUNG Notizen 36 - 6518 / 6519...
- Seite 40 OMMAIRE 38 - 6518 / 6519...
- Seite 56 ONTAGE ISE EN ERVICE ET NTRETIEN Notes 54 - 6518 / 6519...
