8.4 Getriebe

Das Gerät verfügt über ein hydrostatisches Getriebe.
Vorwärts- und Rückwärts-Pedale dienen zur
Regulierung der Geschwindigkeit. Die Hydraulikpumpe
befindet sich in der Hinterachse. Seilzüge von den
Vorwärts- und Rückwärts-Pedalen betätigen die
Hydraulikpumpe.

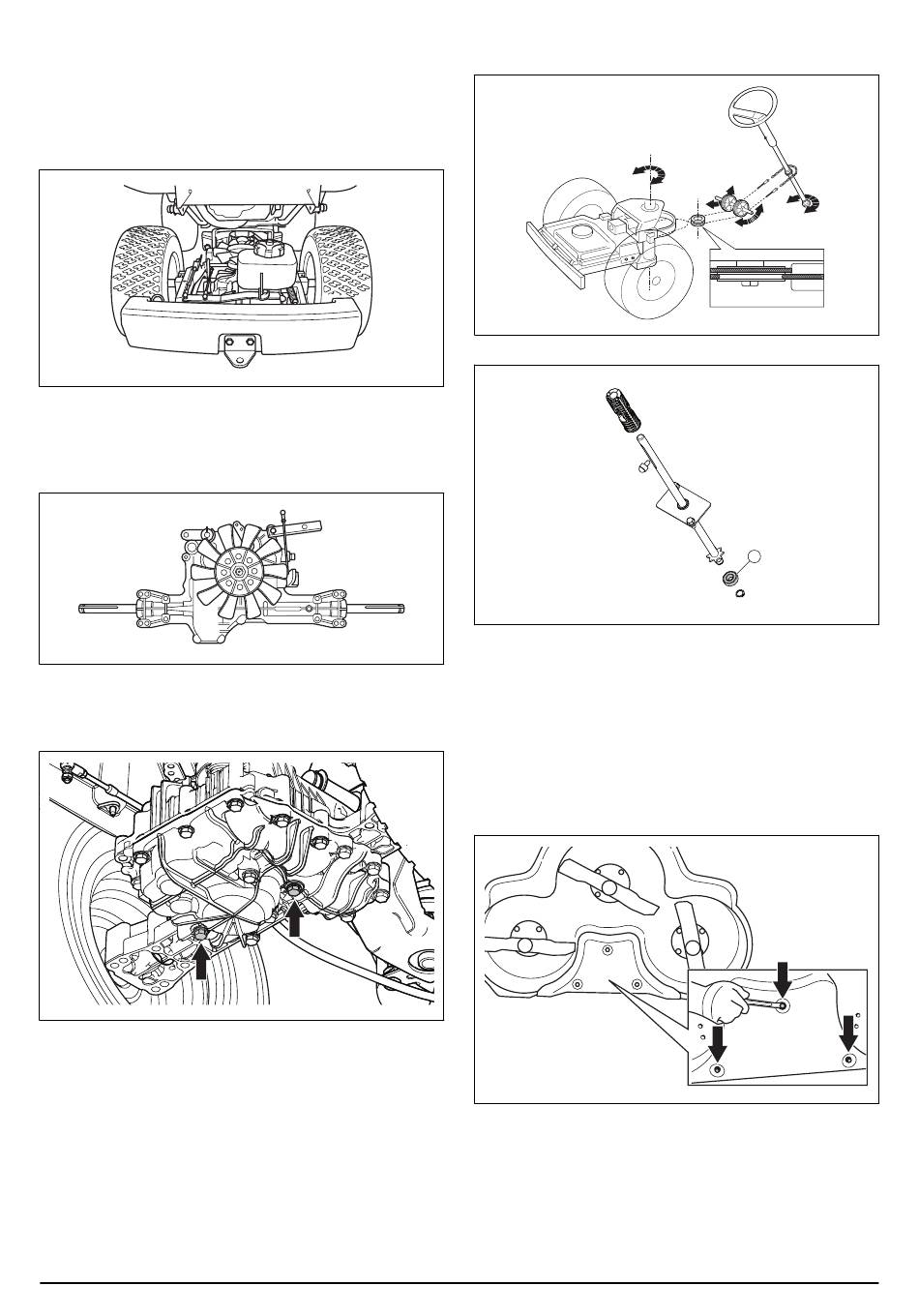

Die Abbildung zeigt die Hinterachse von oben. Um das
Gerät ohne aktivierten Hinterachsenbetrieb fahren zu
können, ist ein hydraulisches Bypassventil vorgesehen.
Das Bypassventil wird mit einem Bedienelement hinter
dem linken Rad betätigt.
Das Hydrauliköl wird mittels zweier Schrauben an der
Unterseite des Getriebes abgelassen. Mit der einen
Schraube wird der Hydraulikmotor und mit der anderen
wird das Differenzial abgelassen.

8.5 Lenkung

Das Gerät ist mit einer Knicklenkung ausgestattet. Die
Bewegung des Lenkrads wird über Ketten und Seilzüge
auf die Hinterachse übertragen.
Der Wenderadius ist bei einer Knicklenkung sehr klein.
Beim Vollanschlag der Lenkung bleibt ein Kreis
18 - Funktionsübersicht
ungeschnittenen Grases zurück, der für verschiedene
Modelle nur 20–30 cm/8"–12" misst.
Schema der Knicklenkungsfunktion.
Lenksäulen-Kugellager (A).
8.6 Mähdeck
Dank des an der Vorderseite angebrachten Mähdecks
liefert das Gerät auch auf engem Raum
zufriedenstellende Mähergebnisse.
Das Combi Deck arbeitet mit BioClip oder Auswurf
hinten. Wird der BioClip-Aufsatz entfernt, wirft das
Mähdeck das Gras nach hinten aus.
A
