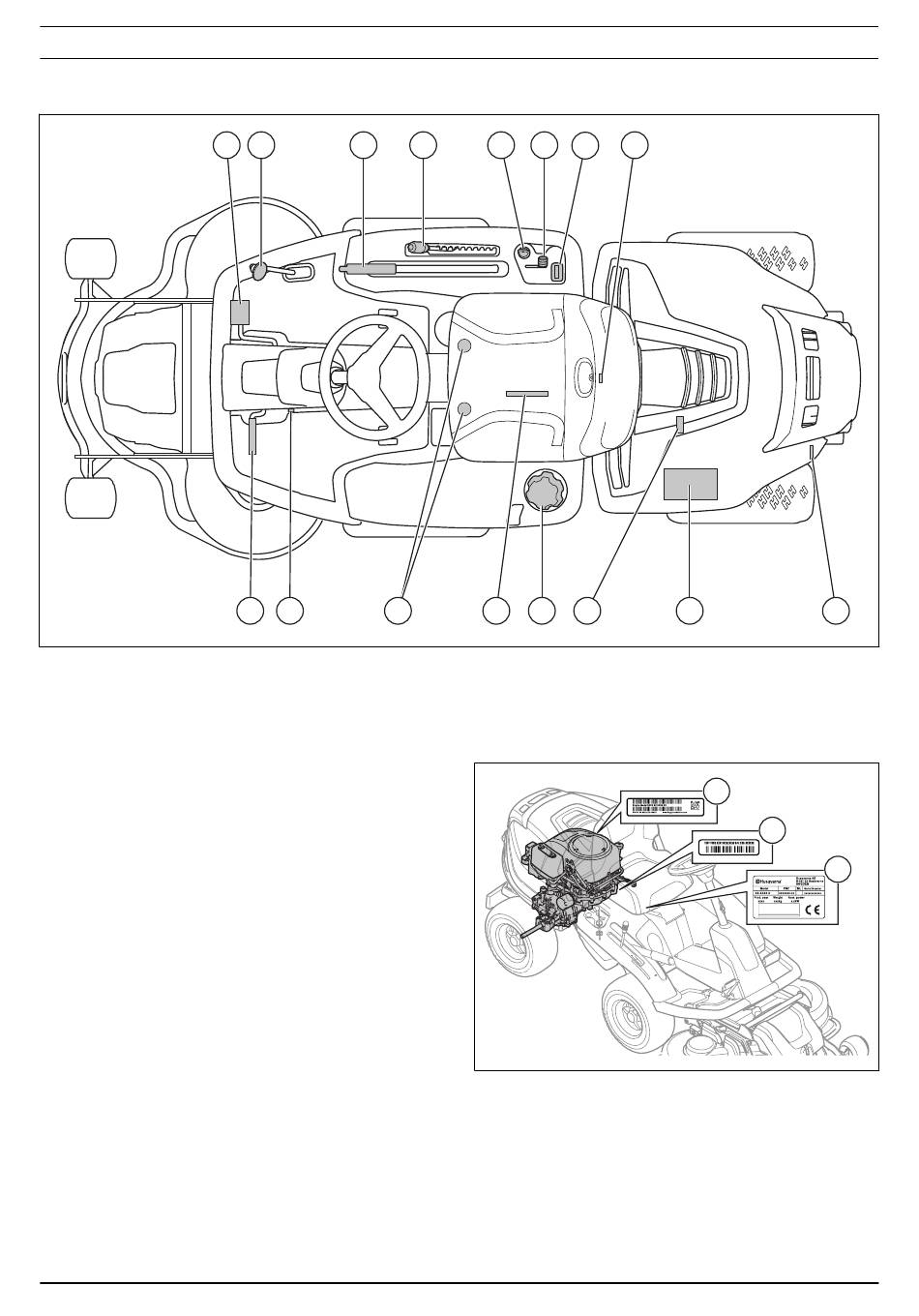

8.1 Geräteübersicht
1. Vorwärtspedal
2. Rückwärtspedal
3. Hubhebel für das Mähdeck
4. Schnitthöhenhebel
5. Zündschloss
6. Gashebel
7. Betriebsstundenzähler
8. Motorabdeckungsverriegelung
9. Pedal der Handbremse
10. Sperrknopf der Handbremse
11. Sitzeinstellung
12. Typenschild mit scanfähigen Codes
13. Kraftstofftankdeckel
14. Ölablassschraube
15. Akku
16. Hebel zum Ein- oder Ausschalten des Antriebs
8.2 Seriennummer am Gerät
Die Seriennummer des Motors (A) befindet sich auf der
linken Seite des Motors.
Die Seriennummer des Getriebes (B) befindet sich
hinter den Rädern auf der linken Seite des Geräts.
Die Seriennummer des Geräts (C) finden Sie auf dem
Typenschild vorn unter dem Sitz. Von oben nach unten
gibt das Typenschild die Bezeichnung, die
1592 - 002 - 11.02.2021
8 Funktionsübersicht
1 2 3
9 10 11
4 5 6 7
12 13 14
Typennummer des Herstellers und die Seriennummer
(s/n) des Geräts an.
Die Bezeichnung des Gerätetyps und die Seriennummer
sind notwendig, um eine Bestellung für Ersatzteile
auszufüllen.

8.3 Motor

Das Gerät verfügt über einen luftgekühlten Husqvarna
Motor. Das Werkstatthandbuch gibt keine Informationen
über Reparaturen am Motor. Informationen hierzu finden
Sie im Motorhandbuch von Husqvarna.
