9.1 Chassis

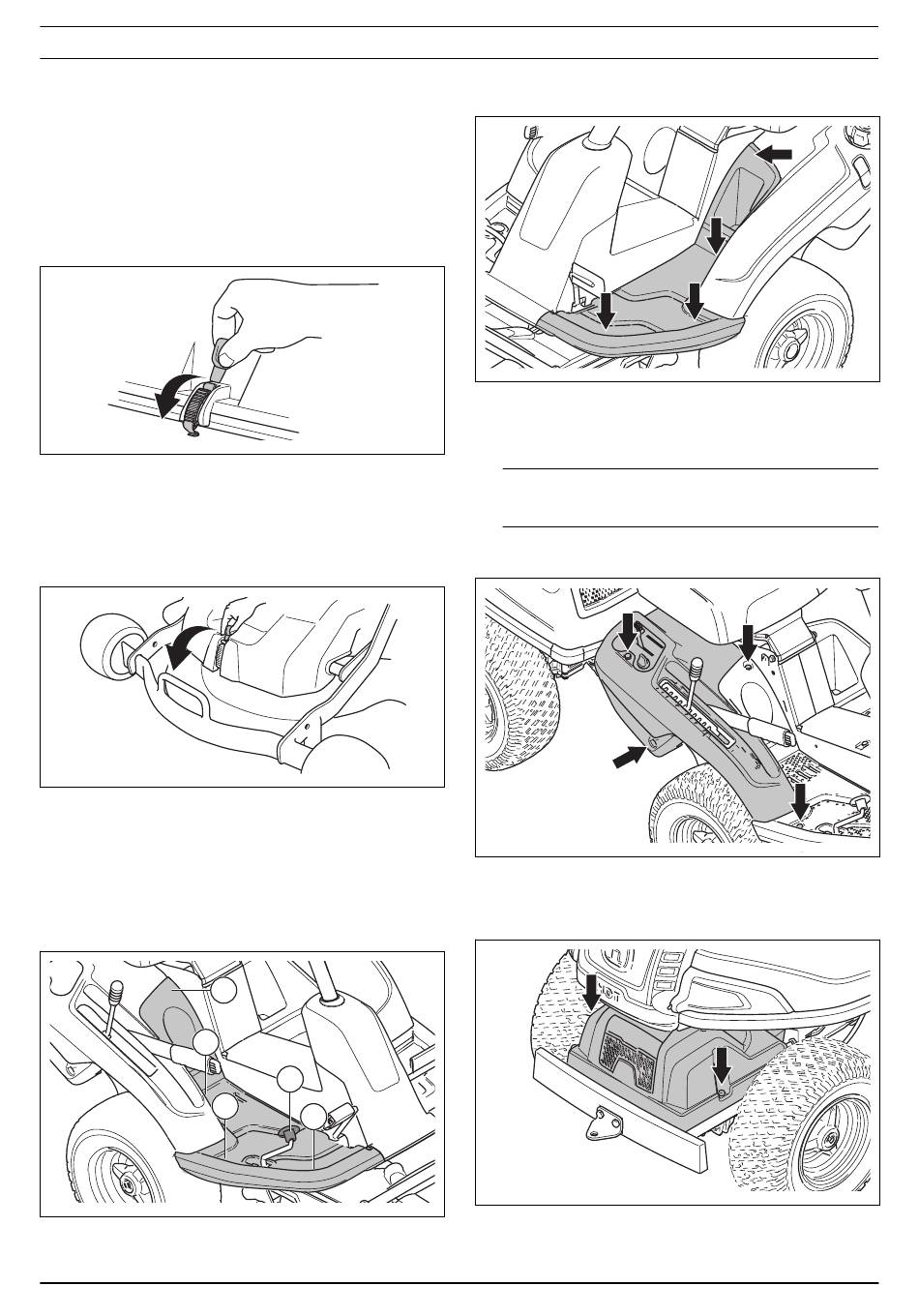

9.1.1 So entfernen Sie die Abdeckungen

9.1.1.1 So öffnen Sie die Motorabdeckung
1. Klappen Sie den Sitz nach vorne.
2. Lösen Sie die Klammer an der Motorabdeckung mit
dem Werkzeug mit dem am Zündschlüssel
befestigten Werkzeug.
3. Klappen Sie die Abdeckung nach hinten.
9.1.1.2 So nehmen Sie die vordere Abdeckung ab
1. Lösen Sie die Klammer an der vorderen Abdeckung
mit dem Werkzeug mit dem am Zündschlüssel
befestigten Werkzeug.
2. Nehmen Sie die vordere Abdeckung ab.
9.1.1.3 So entfernen Sie die rechte Fußstütze
1. Drehen Sie den Knopf auf dem Rückwärts-Pedal
(A), und entfernen Sie ihn.
2. Entfernen Sie die 4 Schrauben (B) und die
Fußstütze.
B
1592 - 002 - 11.02.2021

9 Reparaturanweisungen

B
A
B
B
9.1.1.4 So entfernen Sie die linke Fußstütze
• Entfernen Sie die 4 Schrauben und die Fußstütze.
9.1.1.5 So entfernen Sie die rechte Seitenabdeckung
1. Entfernen Sie die rechte Fußstütze. Siehe
entfernen Sie die rechte Fußstütze auf Seite 19 .
Hinweis: 2 der Schrauben der Fußstützenplatte
halten auch die rechte Seitenabdeckung.
2. Entfernen Sie die 2 Schrauben sowie die rechte
Seitenabdeckung.
9.1.1.6 So entfernen Sie die Getriebeabdeckung
• Entfernen Sie die 2 Schrauben und die
Getriebeabdeckung.
So
Reparaturanweisungen - 19
