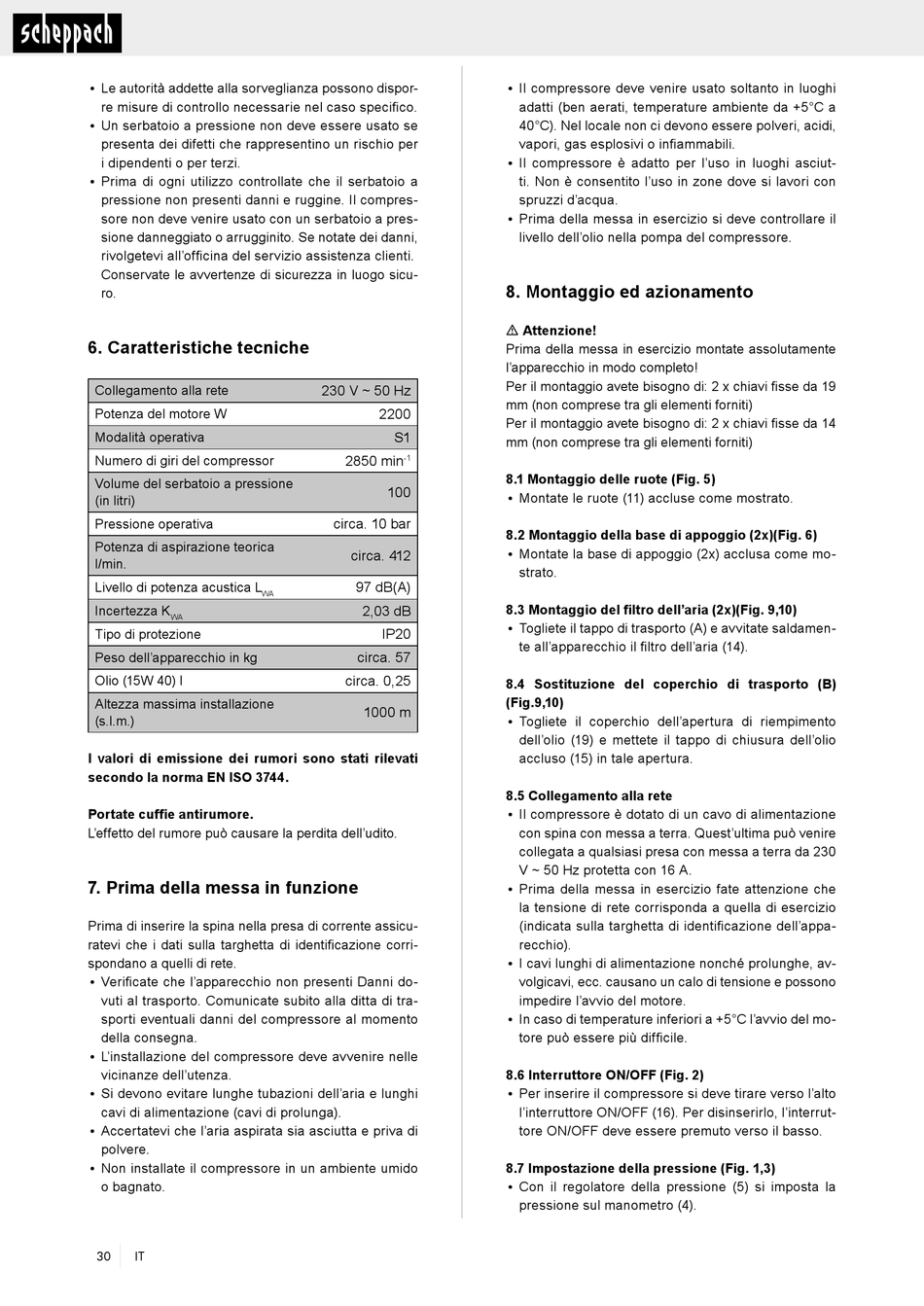

• Le autorità addette alla sorveglianza possono dispor-
re misure di controllo necessarie nel caso specifico.
• Un serbatoio a pressione non deve essere usato se
presenta dei difetti che rappresentino un rischio per
i dipendenti o per terzi.
• Prima di ogni utilizzo controllate che il serbatoio a
pressione non presenti danni e ruggine. Il compres-
sore non deve venire usato con un serbatoio a pres-
sione danneggiato o arrugginito. Se notate dei danni,
rivolgetevi all'officina del servizio assistenza clienti.
Conservate le avvertenze di sicurezza in luogo sicu-
ro.

6. Caratteristiche tecniche

Collegamento alla rete
Potenza del motore W
Modalità operativa
Numero di giri del compressor
Volume del serbatoio a pressione
(in litri)
Pressione operativa
Potenza di aspirazione teorica
l/min.
Livello di potenza acustica L
WA
Incertezza K
WA
Tipo di protezione
Peso dell'apparecchio in kg
Olio (15W 40) l
Altezza massima installazione
(s.l.m.)
I valori di emissione dei rumori sono stati rilevati
secondo la norma EN ISO 3744.
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.

7. Prima della messa in funzione

Prima di inserire la spina nella presa di corrente assicu-
ratevi che i dati sulla targhetta di identificazione corri-
spondano a quelli di rete.
• Verificate che l'apparecchio non presenti Danni do-
vuti al trasporto. Comunicate subito alla ditta di tra-
sporti eventuali danni del compressore al momento
della consegna.
• L'installazione del compressore deve avvenire nelle
vicinanze dell'utenza.
• Si devono evitare lunghe tubazioni dell'aria e lunghi
cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sia asciutta e priva di
polvere.
• Non installate il compressore in un ambiente umido
o bagnato.
30 IT
230 V ~ 50 Hz
2200
S1
2850 min
-1
100
circa. 10 bar
circa. 412
97 dB(A)
2,03 dB
IP20
circa. 57
circa. 0,25
1000 m
• Il compressore deve venire usato soltanto in luoghi
adatti (ben aerati, temperature ambiente da +5°C a
40°C). Nel locale non ci devono essere polveri, acidi,
vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciut-
ti. Non è consentito l'uso in zone dove si lavori con
spruzzi d'acqua.
• Prima della messa in esercizio si deve controllare il
livello dell'olio nella pompa del compressore.

8. Montaggio ed azionamento

m Attenzione!
Prima della messa in esercizio montate assolutamente
l'apparecchio in modo completo!
Per il montaggio avete bisogno di: 2 x chiavi fisse da 19
mm (non comprese tra gli elementi forniti)
Per il montaggio avete bisogno di: 2 x chiavi fisse da 14
mm (non comprese tra gli elementi forniti)
8.1 Montaggio delle ruote (Fig. 5)
• Montate le ruote (11) accluse come mostrato.
8.2 Montaggio della base di appoggio (2x)(Fig. 6)
• Montate la base di appoggio (2x) acclusa come mo-
strato.
8.3 Montaggio del filtro dell'aria (2x)(Fig. 9,10)
• Togliete il tappo di trasporto (A) e avvitate saldamen-
te all'apparecchio il filtro dell'aria (14).
8.4 Sostituzione del coperchio di trasporto (B)
(Fig.9,10)
• Togliete il coperchio dell'apertura di riempimento
dell'olio (19) e mettete il tappo di chiusura dell'olio
accluso (15) in tale apertura.
8.5 Collegamento alla rete
• Il compressore è dotato di un cavo di alimentazione
con spina con messa a terra. Quest'ultima può venire
collegata a qualsiasi presa con messa a terra da 230
V ~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identificazione dell'appa-
recchio).
• I cavi lunghi di alimentazione nonché prolunghe, av-
volgicavi, ecc. causano un calo di tensione e possono
impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del mo-
tore può essere più difficile.
8.6 Interruttore ON/OFF (Fig. 2)
• Per inserire il compressore si deve tirare verso l'alto
l'interruttore ON/OFF (16). Per disinserirlo, l'interrut-
tore ON/OFF deve essere premuto verso il basso.
8.7 Impostazione della pressione (Fig. 1,3)
• Con il regolatore della pressione (5) si imposta la
pressione sul manometro (4).
