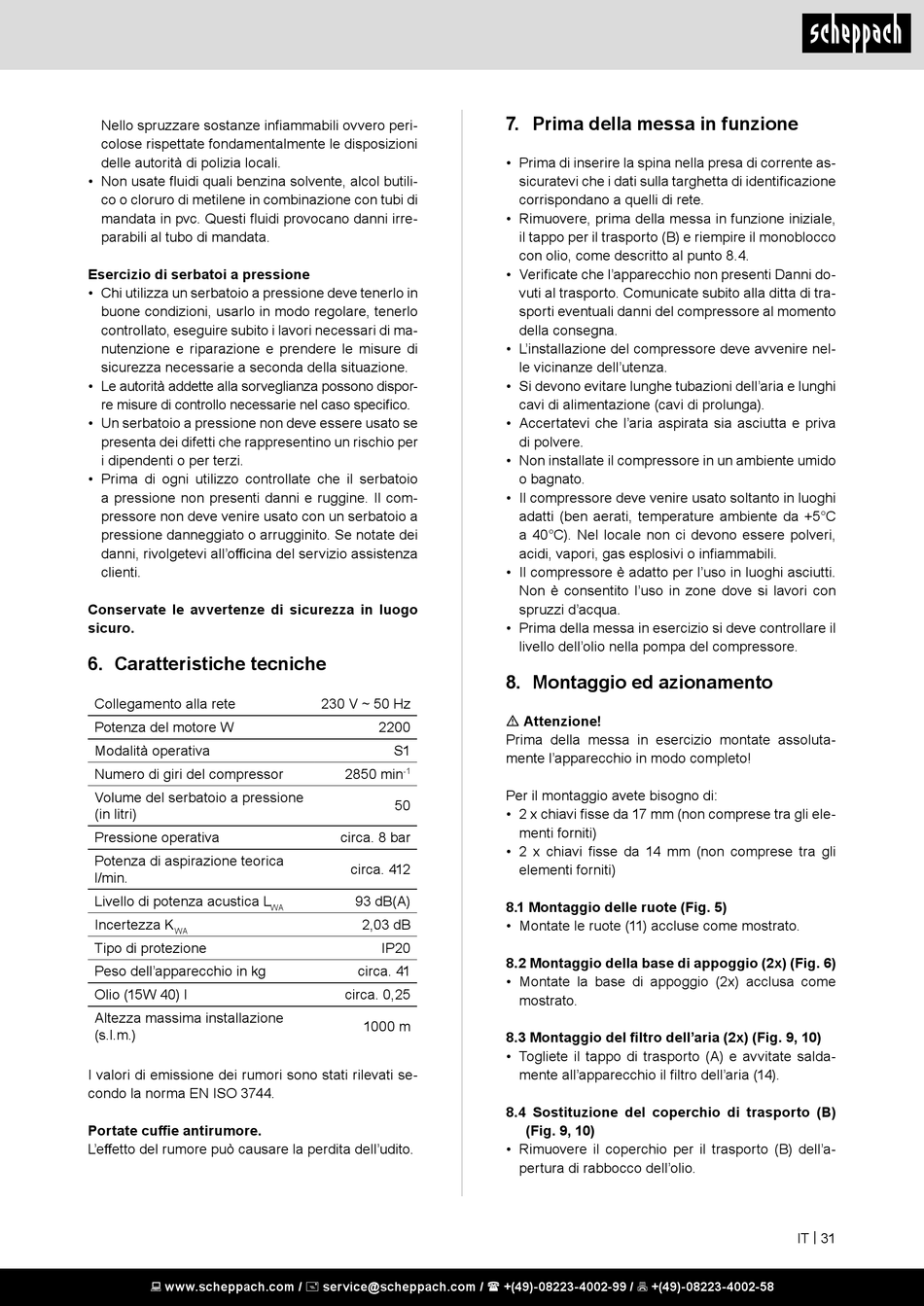

Caratteristiche Tecniche; Prima Della Messa In Funzione; Montaggio Ed Azionamento - Scheppach HC52dc Original Bedienungsanleitung

Nello spruzzare sostanze infiammabili ovvero peri-
colose rispettate fondamentalmente le disposizioni
delle autorità di polizia locali.
• Non usate fluidi quali benzina solvente, alcol butili-
co o cloruro di metilene in combinazione con tubi di
mandata in pvc. Questi fluidi provocano danni irre-
parabili al tubo di mandata.
Esercizio di serbatoi a pressione
• Chi utilizza un serbatoio a pressione deve tenerlo in
buone condizioni, usarlo in modo regolare, tenerlo
controllato, eseguire subito i lavori necessari di ma-
nutenzione e riparazione e prendere le misure di
sicurezza necessarie a seconda della situazione.
• Le autorità addette alla sorveglianza possono dispor-
re misure di controllo necessarie nel caso specifico.
• Un serbatoio a pressione non deve essere usato se
presenta dei difetti che rappresentino un rischio per
i dipendenti o per terzi.
• Prima di ogni utilizzo controllate che il serbatoio
a pressione non presenti danni e ruggine. Il com-
pressore non deve venire usato con un serbatoio a
pressione danneggiato o arrugginito. Se notate dei
danni, rivolgetevi all'officina del servizio assistenza
clienti.
Conservate le avvertenze di sicurezza in luogo
sicuro.

6. Caratteristiche tecniche

Collegamento alla rete
Potenza del motore W
Modalità operativa
Numero di giri del compressor
Volume del serbatoio a pressione
(in litri)
Pressione operativa
Potenza di aspirazione teorica
l/min.
Livello di potenza acustica L
Incertezza K
WA
Tipo di protezione
Peso dell'apparecchio in kg
Olio (15W 40) l
Altezza massima installazione
(s.l.m.)
I valori di emissione dei rumori sono stati rilevati se-
condo la norma EN ISO 3744.
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V ~ 50 Hz
2200
S1
2850 min
-1
50
circa. 8 bar
circa. 412
93 dB(A)
WA
2,03 dB
IP20
circa. 41
circa. 0,25
1000 m

7. Prima della messa in funzione

• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identificazione
corrispondano a quelli di rete.
• Rimuovere, prima della messa in funzione iniziale,
il tappo per il trasporto (B) e riempire il monoblocco
con olio, come descritto al punto 8.4.
• Verificate che l'apparecchio non presenti Danni do-
vuti al trasporto. Comunicate subito alla ditta di tra-
sporti eventuali danni del compressore al momento
della consegna.
• L'installazione del compressore deve avvenire nel-
le vicinanze dell'utenza.
• Si devono evitare lunghe tubazioni dell'aria e lunghi
cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sia asciutta e priva
di polvere.
• Non installate il compressore in un ambiente umido
o bagnato.
• Il compressore deve venire usato soltanto in luoghi
adatti (ben aerati, temperature ambiente da +5°C
a 40°C). Nel locale non ci devono essere polveri,
acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti.
Non è consentito l'uso in zone dove si lavori con
spruzzi d'acqua.
• Prima della messa in esercizio si deve controllare il
livello dell'olio nella pompa del compressore.

8. Montaggio ed azionamento

m Attenzione!
Prima della messa in esercizio montate assoluta-
mente l'apparecchio in modo completo!
Per il montaggio avete bisogno di:
• 2 x chiavi fisse da 17 mm (non comprese tra gli ele-
menti forniti)
• 2 x chiavi fisse da 14 mm (non comprese tra gli
elementi forniti)
8.1 Montaggio delle ruote (Fig. 5)
• Montate le ruote (11) accluse come mostrato.
8.2 Montaggio della base di appoggio (2x) (Fig. 6)
• Montate la base di appoggio (2x) acclusa come
mostrato.
8.3 Montaggio del filtro dell'aria (2x) (Fig. 9, 10)
• Togliete il tappo di trasporto (A) e avvitate salda-
mente all'apparecchio il filtro dell'aria (14).
8.4 Sostituzione del coperchio di trasporto (B)
(Fig. 9, 10)
• Rimuovere il coperchio per il trasporto (B) dell'a-
pertura di rabbocco dell'olio.
IT | 31
