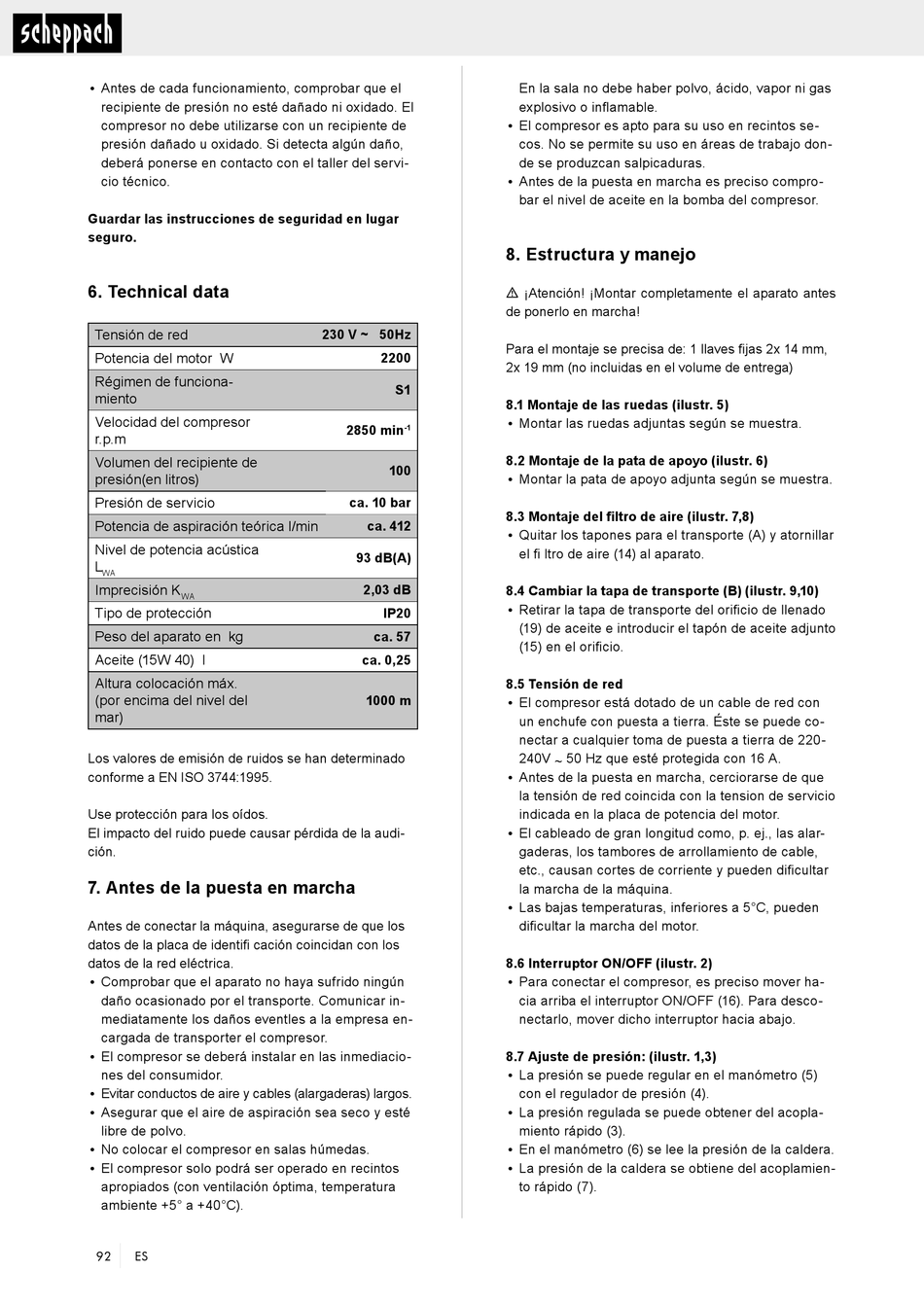

• Antes de cada funcionamiento, comprobar que el
recipiente de presión no esté dañado ni oxidado. El
compresor no debe utilizarse con un recipiente de
presión dañado u oxidado. Si detecta algún daño,
deberá ponerse en contacto con el taller del servi-
cio técnico.
Guardar las instrucciones de seguridad en lugar
seguro.
6. Technical data
Tensión de red
Potencia del motor W
Régimen de funciona-
miento
Velocidad del compresor
r.p.m
Volumen del recipiente de
presión(en litros)
Presión de servicio
Potencia de aspiración teórica l/min
Nivel de potencia acústica
L
WA
Imprecisión K
WA
Tipo de protección
Peso del aparato en kg
Aceite (15W 40) l
Altura colocación máx.
(por encima del nivel del
mar)
Los valores de emisión de ruidos se han determinado
conforme a EN ISO 3744:1995.
Use protección para los oídos.
El impacto del ruido puede causar pérdida de la audi-
ción.

7. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los
datos de la placa de identifi cación coincidan con los
datos de la red eléctrica.
• Comprobar que el aparato no haya sufrido ningún
daño ocasionado por el transporte. Comunicar in-
mediatamente los daños eventles a la empresa en-
cargada de transporter el compresor.
• El compresor se deberá instalar en las inmediacio-
nes del consumidor.
• Evitar conductos de aire y cables (alargaderas) largos.
• Asegurar que el aire de aspiración sea seco y esté
libre de polvo.
• No colocar el compresor en salas húmedas.
• El compresor solo podrá ser operado en recintos
apropiados (con ventilación óptima, temperatura
ambiente +5° a +40°C).
92 ES
230 V ~ 50Hz
2200
S1
2850 min
-1
100
ca. 10 bar
ca. 412
93 dB(A)
2,03 dB
IP20
ca. 57
ca. 0,25
1000 m
En la sala no debe haber polvo, ácido, vapor ni gas
explosivo o inflamable.
• El compresor es apto para su uso en recintos se-
cos. No se permite su uso en áreas de trabajo don-
de se produzcan salpicaduras.
• Antes de la puesta en marcha es preciso compro-
bar el nivel de aceite en la bomba del compresor.

8. Estructura y manejo

m ¡Atención! ¡Montar completamente el aparato antes
de ponerlo en marcha!
Para el montaje se precisa de: 1 llaves fijas 2x 14 mm,
2x 19 mm (no incluidas en el volume de entrega)
8.1 Montaje de las ruedas (ilustr. 5)
• Montar las ruedas adjuntas según se muestra.
8.2 Montaje de la pata de apoyo (ilustr. 6)
• Montar la pata de apoyo adjunta según se muestra.
8.3 Montaje del filtro de aire (ilustr. 7,8)
• Quitar los tapones para el transporte (A) y atornillar
el fi ltro de aire (14) al aparato.
8.4 Cambiar la tapa de transporte (B) (ilustr. 9,10)
• Retirar la tapa de transporte del orificio de llenado
(19) de aceite e introducir el tapón de aceite adjunto
(15) en el orificio.
8.5 Tensión de red
• El compresor está dotado de un cable de red con
un enchufe con puesta a tierra. Éste se puede co-
nectar a cualquier toma de puesta a tierra de 220-
240V ~ 50 Hz que esté protegida con 16 A.
• Antes de la puesta en marcha, cerciorarse de que
la tensión de red coincida con la tension de servicio
indicada en la placa de potencia del motor.
• El cableado de gran longitud como, p. ej., las alar-
gaderas, los tambores de arrollamiento de cable,
etc., causan cortes de corriente y pueden dificultar
la marcha de la máquina.
• Las bajas temperaturas, inferiores a 5°C, pueden
dificultar la marcha del motor.
8.6 Interruptor ON/OFF (ilustr. 2)
• Para conectar el compresor, es preciso mover ha-
cia arriba el interruptor ON/OFF (16). Para desco-
nectarlo, mover dicho interruptor hacia abajo.
8.7 Ajuste de presión: (ilustr. 1,3)
• La presión se puede regular en el manómetro (5)
con el regulador de presión (4).
• La presión regulada se puede obtener del acopla-
miento rápido (3).
• En el manómetro (6) se lee la presión de la caldera.
• La presión de la caldera se obtiene del acoplamien-
to rápido (7).
