Comelit Ultra Simplebus2 Technisches Handbuch Seite 16

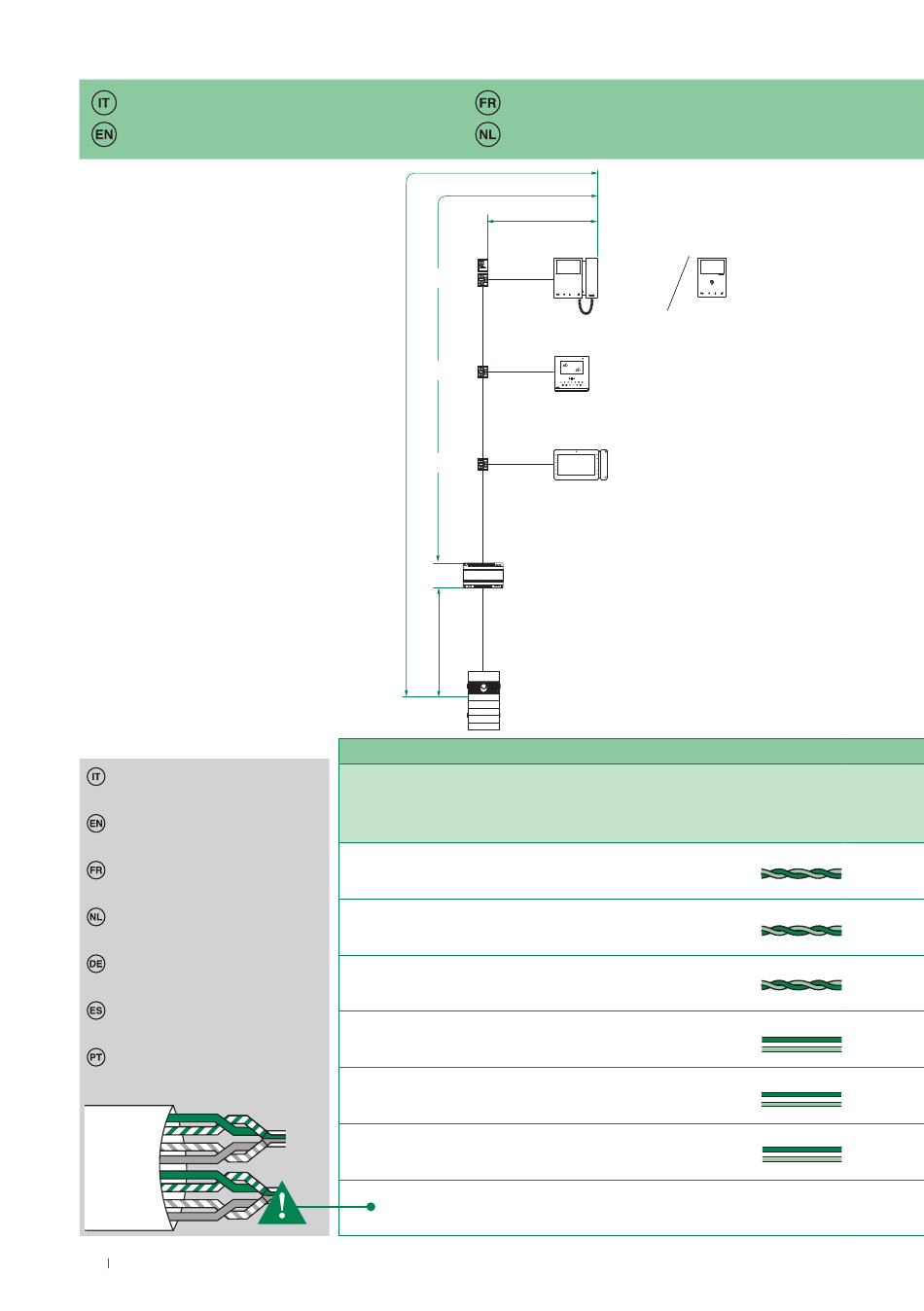

Distanze e limiti di impianto
System distances and limits
*Cavo UTP con connessione multi-
coppiola: RISPETTARE I COLORI
INDICATI IN FIGURA!
*UTP cable with multi-cable
connection: FOLLOW THE COLOURS
SHOWN IN THE DIAGRAM!
*Câble UTP avec connexion paires
torsadées multiples : RESPECTER LES
COULEURS INDIQUÉES DANS LA FIGURE !
*UTP-kabel met multi-paar aansluiting:
DE IN DE AFBEELDING AANGEGEVEN
KLEUREN AANHOUDEN!
*UTP-Kabel mit Doppeladerbündel-
Anschluss DIE IN DER ABBILDUNG
ANGEGEBENEN FARBEN BEACHTEN!
*Cable UTP con conexión multipar:
¡RESPETAR LOS COLORES
INDICADOS EN LA FIGURA!
* Cabo UTP com ligação multi-par:
RESPEITAR AS CORES INDICADAS
NA IMAGEM!
GREEN
GREEN / WHITE
ORANGE / WHITE
ORANGE
BLU
BLU / WHITE
BROWN / WHITE
BROWN
16
Distances et limites d'installation
Systeemafstanden en -limieten
B
H
1216
1214/2C
1214/2C
A
1214/2C
1210A
1210
C
UT2020/4
Comelit Art. 4577/4579 1 mm² (Ø 1,2 mm AWG 17)
UTP5 cat. 5 0,2 mm² (Ø 0,5 mm AWG 24)
0,28 mm² (Ø 0,6 mm AWG 23)
0,5 mm² (Ø 0,8 mm AWG 20)
1 mm² (Ø 1,2 mm AWG 17)
1,5 mm² (Ø 1,4 mm AWG 15)
UTP5 cat. 5 0,2 mm² (Ø 0,5 mm AWG 24) MULTI PAIR CABLE
6701W 6721W
6701W/8 6741W
6601W
6801W
