- Seite 1 TECHNISCHES HANDBUCH Technisches Handbuch Innensprechstelle Mini mit Freisprechfunktion Art. 6721W(/BM) Passion.Technology. Design.
-
Seite 2: Inhaltsverzeichnis
• Sämtliche Geräte dürfen ausschließlich für ihren bestimmungsgemäßen Verwendungszweck eingesetzt werden. Die Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen. • Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2014/30/UE, 2014/35/UE, was durch die CE-Kennzeichnung bestätigt wird. -
Seite 3: Beschreibung Des Monitors

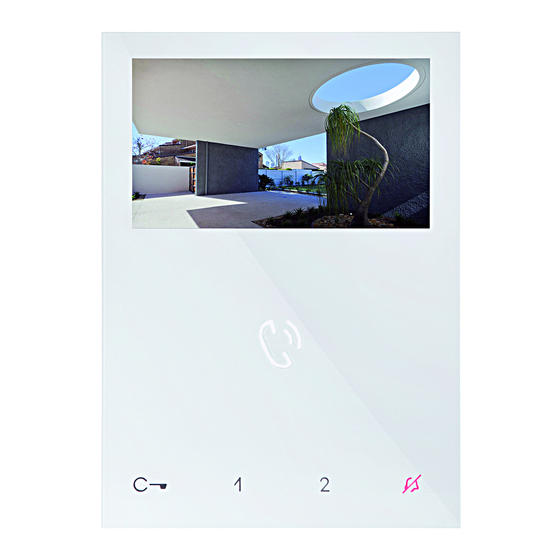

Beschreibung des Monitors 1. Helligkeitsregelung f Zum Erhöhen des Werts nach rechts drehen 2. Lautstärkeregelung Lautsprecher f Zum Erhöhen des Werts nach rechts drehen 3. LCD-Farbbildschirm 4,3” 4. Lautstärkeregelung des Ruftons (hoch - mittel -niedrig) 5. Berührungsempfindliche Tasten 6. Lautsprecher und Sprechtaste 7. -
Seite 4: Beschreibung Der Berührungsempfindlichen Tasten
Beschreibung der berührungsempfindlichen Tasten f Drücken Sie 1 Mal die gewünschte Taste, um die zugeordnete Funktion aufzurufen Ca. 1 Sekunde warten, bevor Sie erneut dieselbe Taste drücken. Schnell aufeinander folgendes Drücken derselben Taste hebt den gesendeten Befehl auf. Türöffnertaste Taste 1 Relaisfunktion (programmierbar) Taste 2 Funktion Selbsteinschaltung (programmierbar) Taste Ruftonabschaltung Zusätzliche Tasten (programmierbar) -
Seite 5: Installation
Installation 115 mm optionale Befestigung... -
Seite 6: Ausbau Der Klemme / Einbau Der Klemme
Ausbau der Klemme / Einbau der Klemme Einbau Upgrade-KIT Art. 6734W (zum Entfernen) -
Seite 7: Funktionsweise
Funktionsweise Annahme eines eingehenden Rufs Die Sprechtaste berühren, um den eingehenden Anruf zu beantworten. Aktivierung/Deaktivierung des Modus automatische Beantwortung f Anhaltende Berührung der Sprechtaste für 10 Sekunden » (AKTIVIERUNG) + LED Audio LEUCHTET KONTINUIERLICH » (DEAKTIVIERUNG) + LED Audio ERLOSCHEN Konfiguration des Monitors Basiskonfiguration der Touch-Tasten DIP S2... -
Seite 8: Erweiterte Konfiguration Des Monitors
Erweiterte Konfiguration des Monitors Hinweise Falls die Default-Konfigurationen (siehe Tabelle auf Seite 7) nicht den Anforderungen entsprechen, können die Tasten wie nachstehend beschrieben umprogrammiert werden. Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111 stellen (Einstellung PROG in den Konfigurations- Tabellen Seite 8-12). -
Seite 9: Tastenprogrammierung Für Interngespräch
Tastenprogrammierung für Interngespräch DIP S2 Art. 6721W(/BM) + Art. 6734 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADRESSE INTb INTb INTb PROG Beispiel 1 - alle Systeme (AUCH KIT!) - Allgemeiner Internruf Am Monitor mit Benutzercode 5 Programmierung P3= Interner Gruppenruf, P4= Intercom allgemein mit Adresse 9 Beispiel 2 - Selektivem Internruf Am Monitor mit Benutzercode 1 und Intercom-Adresse 1 Programmierung P3= Intercom selektiv mit Adresse 2, P4= Intercom selektiv mit Adresse 3... -
Seite 10: Direkte Programmierung Des Internrufs
Direkte Programmierung des Internrufs Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen. √ Erfordert 2 Installateure Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: 1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen 2. -
Seite 11: Tastenprogrammierung Für Allgemeine Oder Codierte Relaissteuerung
Tastenprogrammierung für allgemeine oder codierte Relaissteuerung DIP S2 Art. 6721W(/BM) + Art. 6734 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Beispiel: Am Monitor mit Benutzercode 5 Programmierung P1= allgemeine Relaissteuerung, P2= codierte Relaissteuerung mit Code 125 Notieren Sie die Einstellungen der DIP-Schalter 1. -
Seite 12: Tastenprogrammierung Für Andere Funktionen
Tastenprogrammierung für andere Funktionen DIP S2 Art. 6721W(/BM) + Art. DIP 1 DIP 2 DIP 3 DIP 4 NULL NULL NULL NULL NULL NULL PROG Legende Turöffnertaste Selbsteinschaltung Ruf an Haupt-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Zusatz-Pförtnerzentrale – nicht verwendbar bei Anlagen KIT Ruf an Wechselsprechgerät des Wachmanns Arztruf Notruf –... -
Seite 13: Programmierung Range
Programmierung range Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen Die Arbeitsschritte 1 bis 4 ausführen S2 DIP Niedrigste Adresse 1 2 3 4 5 6 Bereich 0 0 0 0 1 0 eingabe des Codes, TAB. -
Seite 14: Reset De Programmierung
Reset de Programmierung Werkseitige Voreinstellungen: • Tastenfunktionen abhängig von der Kombination DIP 1-2-3-4 von S2; • Keine Intercom-Adresse; • Keine Funktion Bereich und niedrigste/höchste Adressen; DIP OFF • Reset der Ruftöne. Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen S2 DIP DIP ON 1 2 3 4 5 6... -
Seite 15: Adressen Der Steigleitung
Adressen der Steigleitung TAB. A Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Code Code Code Code Code Code Code Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6... -
Seite 16: Maximal Zulässige Entfernungen Mit Art. 4888C
Jeweils nur eine Rufwiederholeinrichtung pro Innensprechstelle anschließen. 1216 6721W 1214/2C 4888C A MAX B MAX F MAX H MAX Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 200 m 50 m 100 m (655 feet) (655 feet) (165 feet) (330 feet) UTP5 cat. -
Seite 17: Anschlusspläne Mit Art. 4888C
Anschlusspläne mit Art. 4888C Anlage mit Art. 4888C: 1 IKall-Serie Außenstelle 1216 1214/2C 6721W 1234 67 6721W/BM+6710 1214/2C 1234 67 2628/ 2638 1214/2C 6721W 1234 67 6721W/BM+6710 2 3 4 4888C 230V 1595 120-230 V 33436 4680KC 4680C Bedieningsknop lokale deuropener Der Art. -
Seite 18: Anlage Mit Art. 4888C: 2 Hauptmonitoren In Kaskadenschaltung
Anlage mit Art. 4888C: 2 Hauptmonitoren in Kaskadenschaltung 6721W 6721W 1216 6721W/BM 6721W/BM +6710 +6710 1234 67 1234 67 1214/2C SB2/A19MINICV Anlage mit Art. 4888C: 2 Hauptmonitoren und 1 Zusatzmonitor über Abzweigung 6721W 1216 6721W/BM +6710 1214/2C 6721W 6721W 6721W/BM 6721W/BM +6710 +6710... -
Seite 19: Zulässige Entfernungen Mit Kit 8461V
1209 1214/2C 1209 4893 4893 A MAX B MAX Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 100 m (655 feet) (330 feet) UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24) 100 m 60 m... -
Seite 20: Zulässige Entfernungen Mit Art. 1210
4681 4681 A MAX B MAX C MAX H MAX Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) (850 feet) (425 feet) (425 feet) (164 feet) UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24) (260 feet) -
Seite 21: Anschlusspläne Mit Kit 8461V Und Mit Art.1210
Anschlusspläne mit KIT 8461V und mit Art.1210 KIT 8461V: Einteilnehmerinstallation, Basisversion 6721W 6721W/BM +6710 1234 67 110-240V 30 Vdc 30 Vdc 1209 4893 MNVK/039QC Bedieningsknop lokale deuropener Anlage mit Art. 1210 1216 6721W 6721W/BM +6710 1214/2C 6721W 6721W/BM 1234 67 +6710 1234 67 1214/2C... -
Seite 22: Kit 8461V Oder Anlage Mit Art. 1210: Zusatzmonitor Über Abzweigung
KIT 8461V oder Anlage mit Art. 1210: Zusatzmonitor über Abzweigung 1216 6721W 6721W/BM +6710 1234 67 1234 67 1214/2C 6721W 6721W/BM 1234 67 1214/2C 1209/1210 SB2/A24MINICV KIT 8461V oder Anlage mit Art. 1210: 2 Zusatzmonitoren in Kaskadenschaltung 1234 67 1234 67 1234 67 1234 67 1234 67... - Seite 24 w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
